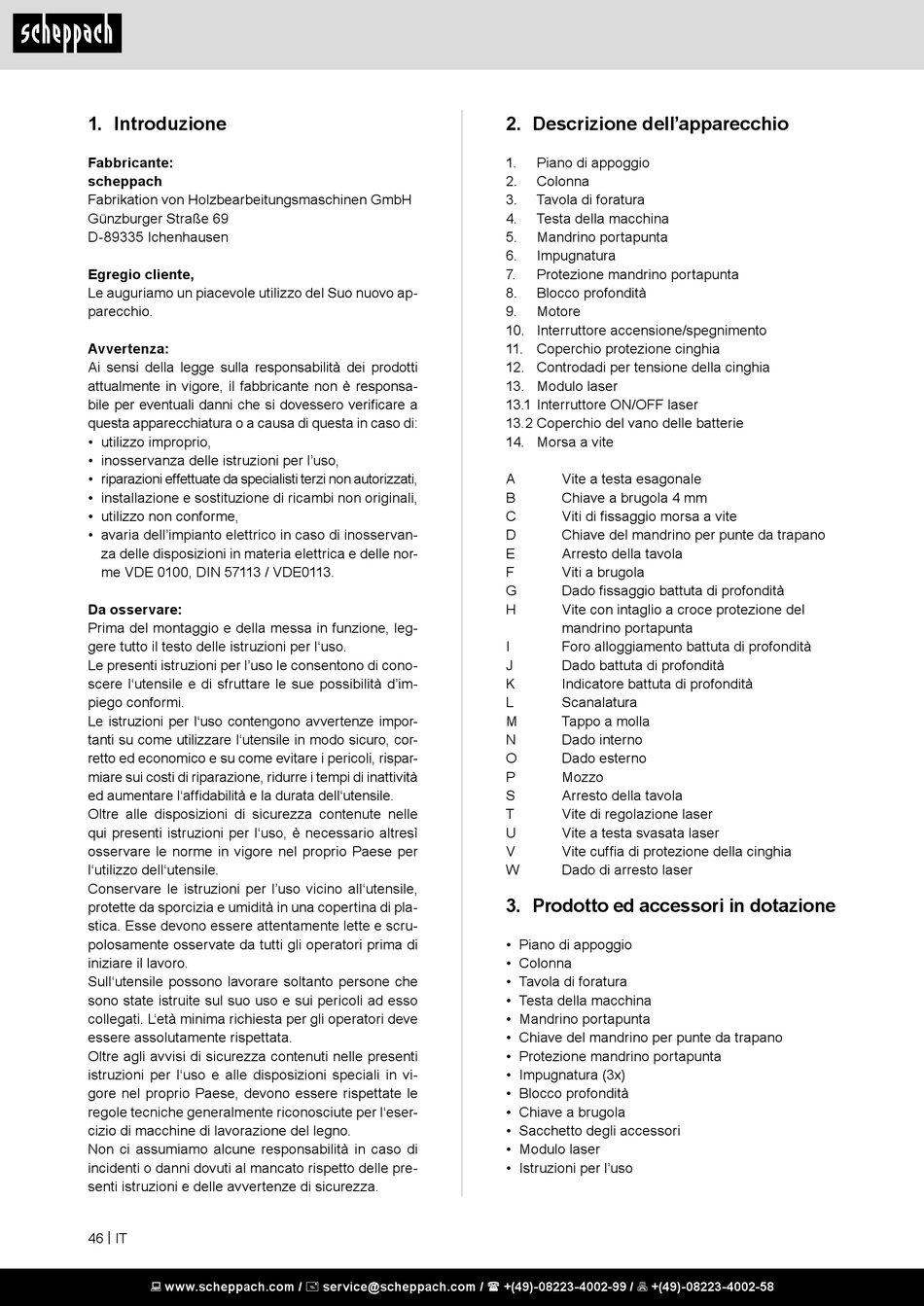

1. Introduzione

Fabbricante:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Egregio cliente,
Le auguriamo un piacevole utilizzo del Suo nuovo ap-
parecchio.
Avvertenza:
Ai sensi della legge sulla responsabilità dei prodotti
attualmente in vigore, il fabbricante non è responsa-
bile per eventuali danni che si dovessero verificare a
questa apparecchiatura o a causa di questa in caso di:
• utilizzo improprio,
• inosservanza delle istruzioni per l'uso,
• riparazioni effettuate da specialisti terzi non autorizzati,
• installazione e sostituzione di ricambi non originali,
• utilizzo non conforme,
• avaria dell'impianto elettrico in caso di inosservan-
za delle disposizioni in materia elettrica e delle nor-
me VDE 0100, DIN 57113 / VDE0113.
Da osservare:
Prima del montaggio e della messa in funzione, leg-
gere tutto il testo delle istruzioni per l'uso.
Le presenti istruzioni per l'uso le consentono di cono-
scere l'utensile e di sfruttare le sue possibilità d'im-
piego conformi.
Le istruzioni per l'uso contengono avvertenze impor-
tanti su come utilizzare l'utensile in modo sicuro, cor-
retto ed economico e su come evitare i pericoli, rispar-
miare sui costi di riparazione, ridurre i tempi di inattività
ed aumentare l'affidabilità e la durata dell'utensile.
Oltre alle disposizioni di sicurezza contenute nelle
qui presenti istruzioni per l'uso, è necessario altresì
osservare le norme in vigore nel proprio Paese per
l'utilizzo dell'utensile.
Conservare le istruzioni per l'uso vicino all'utensile,
protette da sporcizia e umidità in una copertina di pla-
stica. Esse devono essere attentamente lette e scru-
polosamente osservate da tutti gli operatori prima di
iniziare il lavoro.
Sull'utensile possono lavorare soltanto persone che
sono state istruite sul suo uso e sui pericoli ad esso
collegati. L'età minima richiesta per gli operatori deve
essere assolutamente rispettata.
Oltre agli avvisi di sicurezza contenuti nelle presenti
istruzioni per l'uso e alle disposizioni speciali in vi-
gore nel proprio Paese, devono essere rispettate le
regole tecniche generalmente riconosciute per l'eser-
cizio di macchine di lavorazione del legno.
Non ci assumiamo alcune responsabilità in caso di
incidenti o danni dovuti al mancato rispetto delle pre-
senti istruzioni e delle avvertenze di sicurezza.
46 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

2. Descrizione dell'apparecchio

1. Piano di appoggio
2. Colonna
3. Tavola di foratura
4. Testa della macchina
5. Mandrino portapunta
6. Impugnatura
7. Protezione mandrino portapunta
8. Blocco profondità
9. Motore
10. Interruttore accensione/spegnimento
11. Coperchio protezione cinghia
12. Controdadi per tensione della cinghia
13. Modulo laser
13.1 Interruttore ON/OFF laser
13.2 Coperchio del vano delle batterie
14. Morsa a vite
A Vite a testa esagonale
B Chiave a brugola 4 mm
C Viti di fissaggio morsa a vite
D Chiave del mandrino per punte da trapano
E Arresto della tavola
F Viti a brugola
G Dado fissaggio battuta di profondità
H Vite con intaglio a croce protezione del
mandrino portapunta
I Foro alloggiamento battuta di profondità
J Dado battuta di profondità
K Indicatore battuta di profondità
L Scanalatura
M Tappo a molla
N Dado interno
O Dado esterno
P Mozzo
S Arresto della tavola
T Vite di regolazione laser
U Vite a testa svasata laser
V Vite cuffia di protezione della cinghia
W Dado di arresto laser

3. Prodotto ed accessori in dotazione

• Piano di appoggio
• Colonna
• Tavola di foratura
• Testa della macchina
• Mandrino portapunta
• Chiave del mandrino per punte da trapano
• Protezione mandrino portapunta
• Impugnatura (3x)
• Blocco profondità
• Chiave a brugola
• Sacchetto degli accessori
• Modulo laser
• Istruzioni per l'uso
