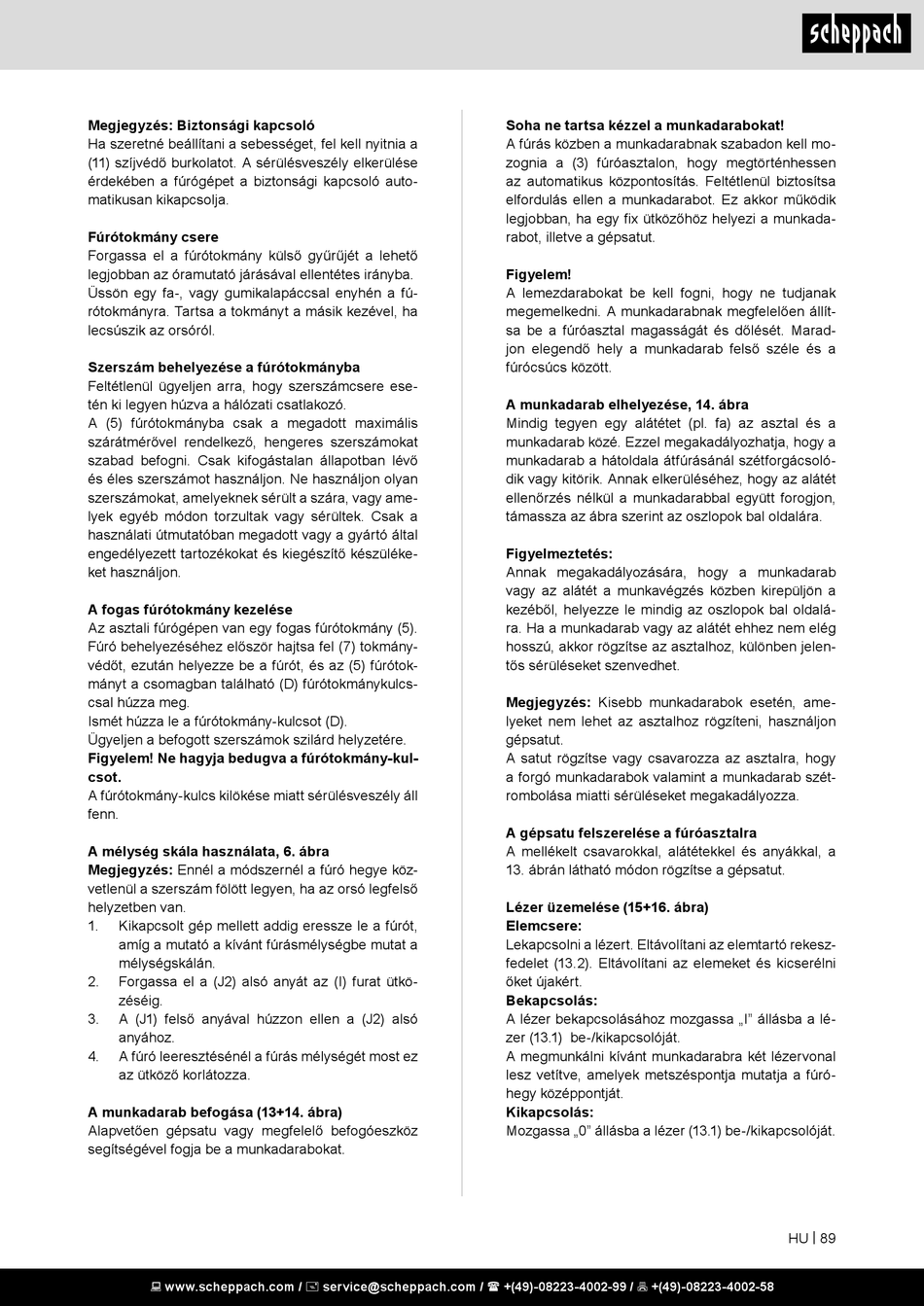

Megjegyzés: Biztonsági kapcsoló
Ha szeretné beállítani a sebességet, fel kell nyitnia a
(11) szíjvédő burkolatot. A sérülésveszély elkerülése
érdekében a fúrógépet a biztonsági kapcsoló auto-
matikusan kikapcsolja.
Fúrótokmány csere
Forgassa el a fúrótokmány külső gyűrűjét a lehető
legjobban az óramutató járásával ellentétes irányba.
Üssön egy fa-, vagy gumikalapáccsal enyhén a fú-
rótokmányra. Tartsa a tokmányt a másik kezével, ha
lecsúszik az orsóról.
Szerszám behelyezése a fúrótokmányba
Feltétlenül ügyeljen arra, hogy szerszámcsere ese-
tén ki legyen húzva a hálózati csatlakozó.
A (5) fúrótokmányba csak a megadott maximális
szárátmérővel rendelkező, hengeres szerszámokat
szabad befogni. Csak kifogástalan állapotban lévő
és éles szerszámot használjon. Ne használjon olyan
szerszámokat, amelyeknek sérült a szára, vagy ame-
lyek egyéb módon torzultak vagy sérültek. Csak a
használati útmutatóban megadott vagy a gyártó által
engedélyezett tartozékokat és kiegészítő készüléke-
ket használjon.
A fogas fúrótokmány kezelése
Az asztali fúrógépen van egy fogas fúrótokmány (5).
Fúró behelyezéséhez először hajtsa fel (7) tokmány-
védőt, ezután helyezze be a fúrót, és az (5) fúrótok-
mányt a csomagban található (D) fúrótokmánykulcs-
csal húzza meg.
Ismét húzza le a fúrótokmány-kulcsot (D).
Ügyeljen a befogott szerszámok szilárd helyzetére.
Figyelem! Ne hagyja bedugva a fúrótokmány-kul-
csot.
A fúrótokmány-kulcs kilökése miatt sérülésveszély áll
fenn.
A mélység skála használata, 6. ábra
Megjegyzés: Ennél a módszernél a fúró hegye köz-
vetlenül a szerszám fölött legyen, ha az orsó legfelső
helyzetben van.
1. Kikapcsolt gép mellett addig eressze le a fúrót,
amíg a mutató a kívánt fúrásmélységbe mutat a
mélységskálán.
2. Forgassa el a (J2) alsó anyát az (I) furat ütkö-
zéséig.
3. A (J1) felső anyával húzzon ellen a (J2) alsó
anyához.
4. A fúró leeresztésénél a fúrás mélységét most ez
az ütköző korlátozza.
A munkadarab befogása (13+14. ábra)
Alapvetően gépsatu vagy megfelelő befogóeszköz
segítségével fogja be a munkadarabokat.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Soha ne tartsa kézzel a munkadarabokat!
A fúrás közben a munkadarabnak szabadon kell mo-
zognia a (3) fúróasztalon, hogy megtörténhessen
az automatikus központosítás. Feltétlenül biztosítsa
elfordulás ellen a munkadarabot. Ez akkor működik
legjobban, ha egy fix ütközőhöz helyezi a munkada-
rabot, illetve a gépsatut.
Figyelem!
A lemezdarabokat be kell fogni, hogy ne tudjanak
megemelkedni. A munkadarabnak megfelelően állít-
sa be a fúróasztal magasságát és dőlését. Marad-
jon elegendő hely a munkadarab felső széle és a
fúrócsúcs között.
A munkadarab elhelyezése, 14. ábra
Mindig tegyen egy alátétet (pl. fa) az asztal és a
munkadarab közé. Ezzel megakadályozhatja, hogy a
munkadarab a hátoldala átfúrásánál szétforgácsoló-
dik vagy kitörik. Annak elkerüléséhez, hogy az alátét
ellenőrzés nélkül a munkadarabbal együtt forogjon,
támassza az ábra szerint az oszlopok bal oldalára.
Figyelmeztetés:
Annak megakadályozására, hogy a munkadarab
vagy az alátét a munkavégzés közben kirepüljön a
kezéből, helyezze le mindig az oszlopok bal oldalá-
ra. Ha a munkadarab vagy az alátét ehhez nem elég
hosszú, akkor rögzítse az asztalhoz, különben jelen-
tős sérüléseket szenvedhet.
Megjegyzés: Kisebb munkadarabok esetén, ame-
lyeket nem lehet az asztalhoz rögzíteni, használjon
gépsatut.
A satut rögzítse vagy csavarozza az asztalra, hogy
a forgó munkadarabok valamint a munkadarab szét-
rombolása miatti sérüléseket megakadályozza.
A gépsatu felszerelése a fúróasztalra
A mellékelt csavarokkal, alátétekkel és anyákkal, a
13. ábrán látható módon rögzítse a gépsatut.
Lézer üzemelése (15+16. ábra)
Elemcsere:
Lekapcsolni a lézert. Eltávolítani az elemtartó rekesz-
fedelet (13.2). Eltávolítani az elemeket és kicserélni
őket újakért.
Bekapcsolás:
A lézer bekapcsolásához mozgassa „I" állásba a lé-
zer (13.1) be-/kikapcsolóját.
A megmunkálni kívánt munkadarabra két lézervonal
lesz vetítve, amelyek metszéspontja mutatja a fúró-
hegy középpontját.
Kikapcsolás:
Mozgassa „0" állásba a lézer (13.1) be-/kikapcsolóját.
