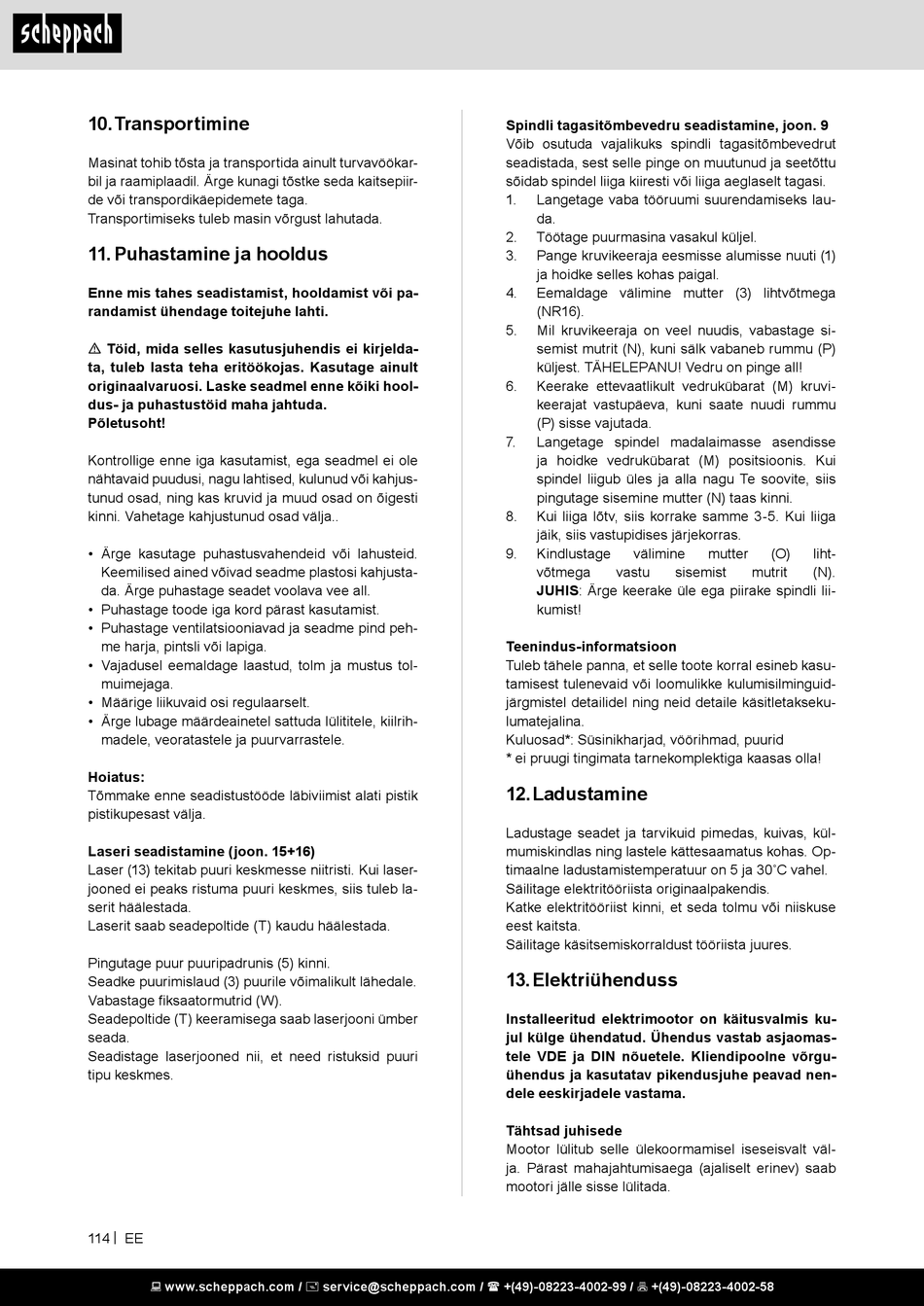

10. Transportimine

Masinat tohib tõsta ja transportida ainult turvavöökar-
bil ja raamiplaadil. Ärge kunagi tõstke seda kaitsepiir-
de või transpordikäepidemete taga.
Transportimiseks tuleb masin võrgust lahutada.

11. Puhastamine ja hooldus

Enne mis tahes seadistamist, hooldamist või pa-
randamist ühendage toitejuhe lahti.
m Töid, mida selles kasutusjuhendis ei kirjelda-
ta, tuleb lasta teha eritöökojas. Kasutage ainult
originaalvaruosi. Laske seadmel enne kõiki hool-
dus- ja puhastustöid maha jahtuda.
Põletusoht!
Kontrollige enne iga kasutamist, ega seadmel ei ole
nähtavaid puudusi, nagu lahtised, kulunud või kahjus-
tunud osad, ning kas kruvid ja muud osad on õigesti
kinni. Vahetage kahjustunud osad välja..
• Ärge kasutage puhastusvahendeid või lahusteid.
Keemilised ained võivad seadme plastosi kahjusta-
da. Ärge puhastage seadet voolava vee all.
• Puhastage toode iga kord pärast kasutamist.
• Puhastage ventilatsiooniavad ja seadme pind peh-
me harja, pintsli või lapiga.
• Vajadusel eemaldage laastud, tolm ja mustus tol-
muimejaga.
• Määrige liikuvaid osi regulaarselt.
• Ärge lubage määrdeainetel sattuda lülititele, kiilrih-
madele, veoratastele ja puurvarrastele.
Hoiatus:
Tõmmake enne seadistustööde läbiviimist alati pistik
pistikupesast välja.
Laseri seadistamine (joon. 15+16)
Laser (13) tekitab puuri keskmesse niitristi. Kui laser-
jooned ei peaks ristuma puuri keskmes, siis tuleb la-
serit häälestada.
Laserit saab seadepoltide (T) kaudu häälestada.
Pingutage puur puuripadrunis (5) kinni.
Seadke puurimislaud (3) puurile võimalikult lähedale.
Vabastage fiksaatormutrid (W).
Seadepoltide (T) keeramisega saab laserjooni ümber
seada.
Seadistage laserjooned nii, et need ristuksid puuri
tipu keskmes.
114 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Spindli tagasitõmbevedru seadistamine, joon. 9
Võib osutuda vajalikuks spindli tagasitõmbevedrut
seadistada, sest selle pinge on muutunud ja seetõttu
sõidab spindel liiga kiiresti või liiga aeglaselt tagasi.
1. Langetage vaba tööruumi suurendamiseks lau-
da.
2. Töötage puurmasina vasakul küljel.
3. Pange kruvikeeraja eesmisse alumisse nuuti (1)
ja hoidke selles kohas paigal.
4. Eemaldage välimine mutter (3) lihtvõtmega
(NR16).
5. Mil kruvikeeraja on veel nuudis, vabastage si-
semist mutrit (N), kuni sälk vabaneb rummu (P)
küljest. TÄHELEPANU! Vedru on pinge all!
6. Keerake ettevaatlikult vedrukübarat (M) kruvi-
keerajat vastupäeva, kuni saate nuudi rummu
(P) sisse vajutada.
7. Langetage spindel madalaimasse asendisse
ja hoidke vedrukübarat (M) positsioonis. Kui
spindel liigub üles ja alla nagu Te soovite, siis
pingutage sisemine mutter (N) taas kinni.
8. Kui liiga lõtv, siis korrake samme 3-5. Kui liiga
jäik, siis vastupidises järjekorras.
9. Kindlustage välimine
võtmega vastu sisemist
JUHIS: Ärge keerake üle ega piirake spindli lii-
kumist!
Teenindus-informatsioon
Tuleb tähele panna, et selle toote korral esineb kasu-
tamisest tulenevaid või loomulikke kulumisilminguid-
järgmistel detailidel ning neid detaile käsitletakseku-
lumatejalina.
Kuluosad*: Süsinikharjad, vöörihmad, puurid
* ei pruugi tingimata tarnekomplektiga kaasas olla!

12. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, kül-
mumiskindlas ning lastele kättesaamatus kohas. Op-
timaalne ladustamistemperatuur on 5 ja 30˚C vahel.
Säilitage elektritööriista originaalpakendis.
Katke elektritööriist kinni, et seda tolmu või niiskuse
eest kaitsta.
Säilitage käsitsemiskorraldust tööriista juures.
13. Elektriühenduss
Installeeritud elektrimootor on käitusvalmis ku-
jul külge ühendatud. Ühendus vastab asjaomas-
tele VDE ja DIN nõuetele. Kliendipoolne võrgu-
ühendus ja kasutatav pikendusjuhe peavad nen-
dele eeskirjadele vastama.
Tähtsad juhisede
Mootor lülitub selle ülekoormamisel iseseisvalt väl-
ja. Pärast mahajahtumisaega (ajaliselt erinev) saab
mootori jälle sisse lülitada.
mutter (O) liht-
mutrit (N).
