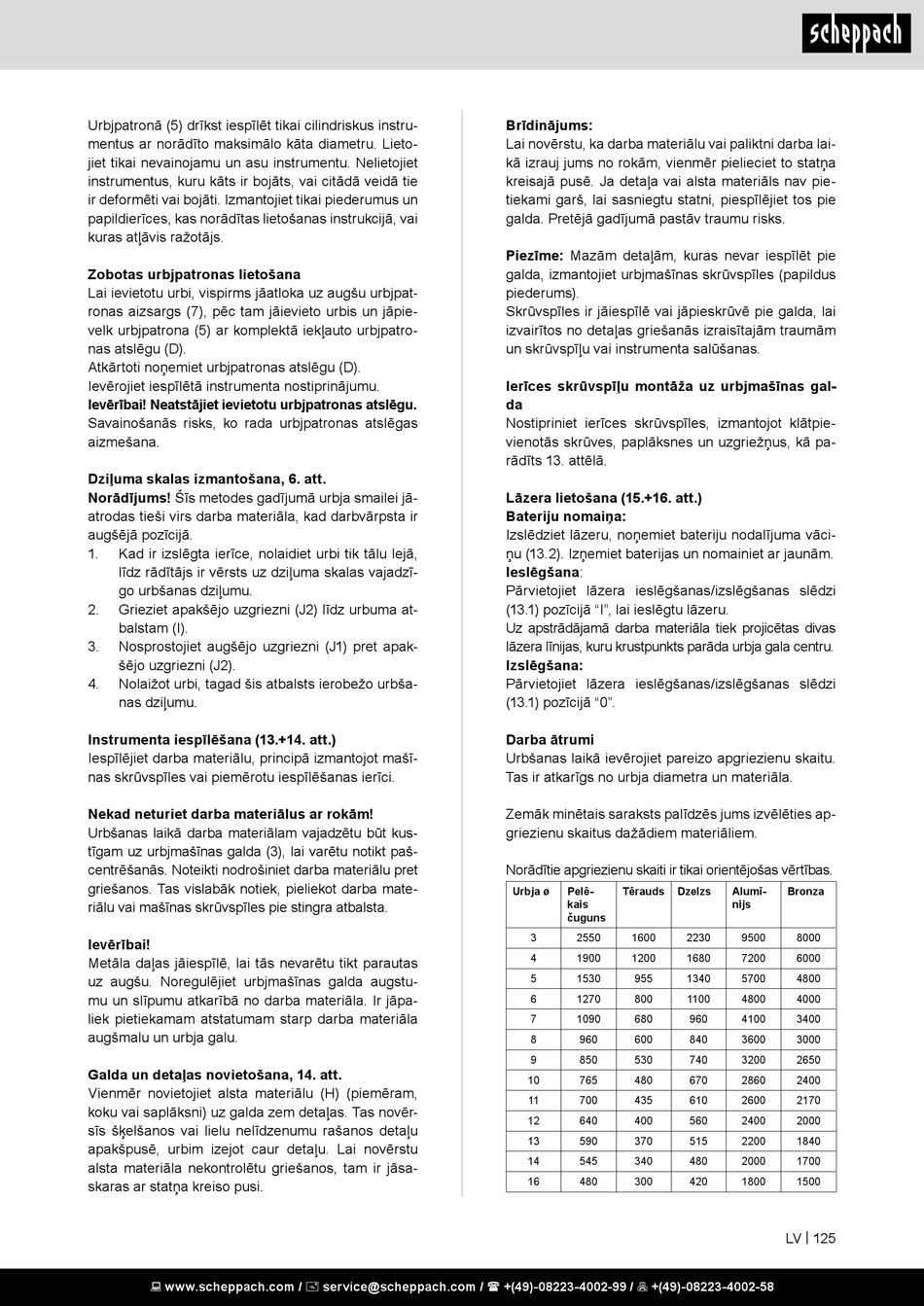

Urbjpatronā (5) drīkst iespīlēt tikai cilindriskus instru-
mentus ar norādīto maksimālo kāta diametru. Lieto-
jiet tikai nevainojamu un asu instrumentu. Nelietojiet
instrumentus, kuru kāts ir bojāts, vai citādā veidā tie
ir deformēti vai bojāti. Izmantojiet tikai piederumus un
papildierīces, kas norādītas lietošanas instrukcijā, vai
kuras atļāvis ražotājs.
Zobotas urbjpatronas lietošana
Lai ievietotu urbi, vispirms jāatloka uz augšu urbjpat-
ronas aizsargs (7), pēc tam jāievieto urbis un jāpie-
velk urbjpatrona (5) ar komplektā iekļauto urbjpatro-
nas atslēgu (D).
Atkārtoti noņemiet urbjpatronas atslēgu (D).
Ievērojiet iespīlētā instrumenta nostiprinājumu.
Ievērībai! Neatstājiet ievietotu urbjpatronas atslēgu.
Savainošanās risks, ko rada urbjpatronas atslēgas
aizmešana.
Dziļuma skalas izmantošana, 6. att.
Norādījums! Šīs metodes gadījumā urbja smailei jā-
atrodas tieši virs darba materiāla, kad darbvārpsta ir
augšējā pozīcijā.
1. Kad ir izslēgta ierīce, nolaidiet urbi tik tālu lejā,
līdz rādītājs ir vērsts uz dziļuma skalas vajadzī-
go urbšanas dziļumu.
2. Grieziet apakšējo uzgriezni (J2) līdz urbuma at-
balstam (I).
3. Nosprostojiet augšējo uzgriezni (J1) pret apak-
šējo uzgriezni (J2).
4. Nolaižot urbi, tagad šis atbalsts ierobežo urbša-
nas dziļumu.
Instrumenta iespīlēšana (13.+14. att.)
Iespīlējiet darba materiālu, principā izmantojot mašī-
nas skrūvspīles vai piemērotu iespīlēšanas ierīci.
Nekad neturiet darba materiālus ar rokām!
Urbšanas laikā darba materiālam vajadzētu būt kus-
tīgam uz urbjmašīnas galda (3), lai varētu notikt paš-
centrēšanās. Noteikti nodrošiniet darba materiālu pret
griešanos. Tas vislabāk notiek, pieliekot darba mate-
riālu vai mašīnas skrūvspīles pie stingra atbalsta.
Ievērībai!
Metāla daļas jāiespīlē, lai tās nevarētu tikt parautas
uz augšu. Noregulējiet urbjmašīnas galda augstu-
mu un slīpumu atkarībā no darba materiāla. Ir jāpa-
liek pietiekamam atstatumam starp darba materiāla
augšmalu un urbja galu.
Galda un detaļas novietošana, 14. att.
Vienmēr novietojiet alsta materiālu (H) (piemēram,
koku vai saplāksni) uz galda zem detaļas. Tas novēr-
sīs šķelšanos vai lielu nelīdzenumu rašanos detaļu
apakšpusē, urbim izejot caur detaļu. Lai novērstu
alsta materiāla nekontrolētu griešanos, tam ir jāsa-
skaras ar statņa kreiso pusi.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Brīdinājums:
Lai novērstu, ka darba materiālu vai paliktni darba lai-
kā izrauj jums no rokām, vienmēr pielieciet to statņa
kreisajā pusē. Ja detaļa vai alsta materiāls nav pie-
tiekami garš, lai sasniegtu statni, piespīlējiet tos pie
galda. Pretējā gadījumā pastāv traumu risks.
Piezīme: Mazām detaļām, kuras nevar iespīlēt pie
galda, izmantojiet urbjmašīnas skrūvspīles (papildus
piederums).
Skrūvspīles ir jāiespīlē vai jāpieskrūvē pie galda, lai
izvairītos no detaļas griešanās izraisītajām traumām
un skrūvspīļu vai instrumenta salūšanas.
Ierīces skrūvspīļu montāža uz urbjmašīnas gal-
da
Nostipriniet ierīces skrūvspīles, izmantojot klātpie-
vienotās skrūves, paplāksnes un uzgriežņus, kā pa-
rādīts 13. attēlā.
Lāzera lietošana (15.+16. att.)
Bateriju nomaiņa:
Izslēdziet lāzeru, noņemiet bateriju nodalījuma vāci-
ņu (13.2). Izņemiet baterijas un nomainiet ar jaunām.
Ieslēgšana:
Pārvietojiet lāzera ieslēgšanas/izslēgšanas slēdzi
(13.1) pozīcijā "I", lai ieslēgtu lāzeru.
Uz apstrādājamā darba materiāla tiek projicētas divas
lāzera līnijas, kuru krustpunkts parāda urbja gala centru.
Izslēgšana:
Pārvietojiet lāzera ieslēgšanas/izslēgšanas slēdzi
(13.1) pozīcijā "0".
Darba ātrumi
Urbšanas laikā ievērojiet pareizo apgriezienu skaitu.
Tas ir atkarīgs no urbja diametra un materiāla.
Zemāk minētais saraksts palīdzēs jums izvēlēties ap-
griezienu skaitus dažādiem materiāliem.
Norādītie apgriezienu skaiti ir tikai orientējošas vērtības.
Urbja ø Pelē- Tērauds Dzelzs
kais
čuguns
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
Alumī- Bronza
nijs
2230 9500 8000
1680 7200 6000
1340 5700 4800
1100 4800 4000
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
