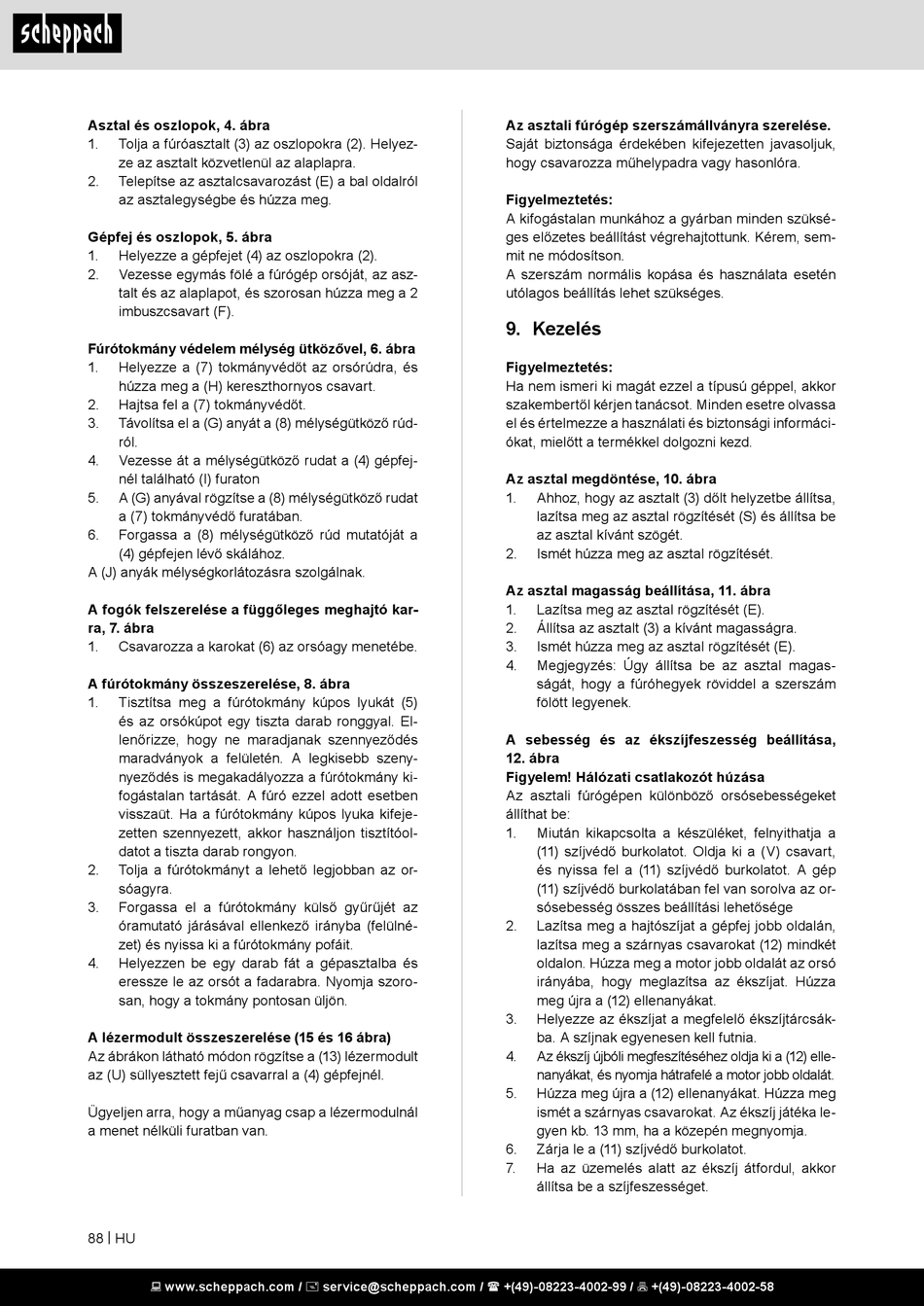

Asztal és oszlopok, 4. ábra
1. Tolja a fúróasztalt (3) az oszlopokra (2). Helyez-
ze az asztalt közvetlenül az alaplapra.
2. Telepítse az asztalcsavarozást (E) a bal oldalról
az asztalegységbe és húzza meg.
Gépfej és oszlopok, 5. ábra
1. Helyezze a gépfejet (4) az oszlopokra (2).
2. Vezesse egymás fölé a fúrógép orsóját, az asz-
talt és az alaplapot, és szorosan húzza meg a 2
imbuszcsavart (F).
Fúrótokmány védelem mélység ütközővel, 6. ábra
1. Helyezze a (7) tokmányvédőt az orsórúdra, és
húzza meg a (H) kereszthornyos csavart.
2. Hajtsa fel a (7) tokmányvédőt.
3. Távolítsa el a (G) anyát a (8) mélységütköző rúd-
ról.
4. Vezesse át a mélységütköző rudat a (4) gépfej-
nél található (I) furaton
5. A (G) anyával rögzítse a (8) mélységütköző rudat
a (7) tokmányvédő furatában.
6. Forgassa a (8) mélységütköző rúd mutatóját a
(4) gépfejen lévő skálához.
A (J) anyák mélységkorlátozásra szolgálnak.
A fogók felszerelése a függőleges meghajtó kar-
ra, 7. ábra
1. Csavarozza a karokat (6) az orsóagy menetébe.
A fúrótokmány összeszerelése, 8. ábra
1. Tisztítsa meg a fúrótokmány kúpos lyukát (5)
és az orsókúpot egy tiszta darab ronggyal. El-
lenőrizze, hogy ne maradjanak szennyeződés
maradványok a felületén. A legkisebb szeny-
nyeződés is megakadályozza a fúrótokmány ki-
fogástalan tartását. A fúró ezzel adott esetben
visszaüt. Ha a fúrótokmány kúpos lyuka kifeje-
zetten szennyezett, akkor használjon tisztítóol-
datot a tiszta darab rongyon.
2. Tolja a fúrótokmányt a lehető legjobban az or-
sóagyra.
3. Forgassa el a fúrótokmány külső gyűrűjét az
óramutató járásával ellenkező irányba (felülné-
zet) és nyissa ki a fúrótokmány pofáit.
4. Helyezzen be egy darab fát a gépasztalba és
eressze le az orsót a fadarabra. Nyomja szoro-
san, hogy a tokmány pontosan üljön.
A lézermodult összeszerelése (15 és 16 ábra)
Az ábrákon látható módon rögzítse a (13) lézermodult
az (U) süllyesztett fejű csavarral a (4) gépfejnél.
Ügyeljen arra, hogy a műanyag csap a lézermodulnál
a menet nélküli furatban van.
88 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Az asztali fúrógép szerszámállványra szerelése.
Saját biztonsága érdekében kifejezetten javasoljuk,
hogy csavarozza műhelypadra vagy hasonlóra.
Figyelmeztetés:
A kifogástalan munkához a gyárban minden szüksé-
ges előzetes beállítást végrehajtottunk. Kérem, sem-
mit ne módosítson.
A szerszám normális kopása és használata esetén
utólagos beállítás lehet szükséges.
9. Kezelés
Figyelmeztetés:
Ha nem ismeri ki magát ezzel a típusú géppel, akkor
szakembertől kérjen tanácsot. Minden esetre olvassa
el és értelmezze a használati és biztonsági informáci-
ókat, mielőtt a termékkel dolgozni kezd.
Az asztal megdöntése, 10. ábra
1. Ahhoz, hogy az asztalt (3) dőlt helyzetbe állítsa,
lazítsa meg az asztal rögzítését (S) és állítsa be
az asztal kívánt szögét.
2. Ismét húzza meg az asztal rögzítését.
Az asztal magasság beállítása, 11. ábra
1. Lazítsa meg az asztal rögzítését (E).
2. Állítsa az asztalt (3) a kívánt magasságra.
3. Ismét húzza meg az asztal rögzítését (E).
4. Megjegyzés: Úgy állítsa be az asztal magas-
ságát, hogy a fúróhegyek röviddel a szerszám
fölött legyenek.
A sebesség és az ékszíjfeszesség beállítása,
12. ábra
Figyelem! Hálózati csatlakozót húzása
Az asztali fúrógépen különböző orsósebességeket
állíthat be:
1. Miután kikapcsolta a készüléket, felnyithatja a
(11) szíjvédő burkolatot. Oldja ki a (V) csavart,
és nyissa fel a (11) szíjvédő burkolatot. A gép
(11) szíjvédő burkolatában fel van sorolva az or-
sósebesség összes beállítási lehetősége
2. Lazítsa meg a hajtószíjat a gépfej jobb oldalán,
lazítsa meg a szárnyas csavarokat (12) mindkét
oldalon. Húzza meg a motor jobb oldalát az orsó
irányába, hogy meglazítsa az ékszíjat. Húzza
meg újra a (12) ellenanyákat.
3. Helyezze az ékszíjat a megfelelő ékszíjtárcsák-
ba. A szíjnak egyenesen kell futnia.
4. Az ékszíj újbóli megfeszítéséhez oldja ki a (12) elle-
nanyákat, és nyomja hátrafelé a motor jobb oldalát.
5. Húzza meg újra a (12) ellenanyákat. Húzza meg
ismét a szárnyas csavarokat. Az ékszíj játéka le-
gyen kb. 13 mm, ha a közepén megnyomja.
6. Zárja le a (11) szíjvédő burkolatot.
7. Ha az üzemelés alatt az ékszíj átfordul, akkor
állítsa be a szíjfeszességet.
