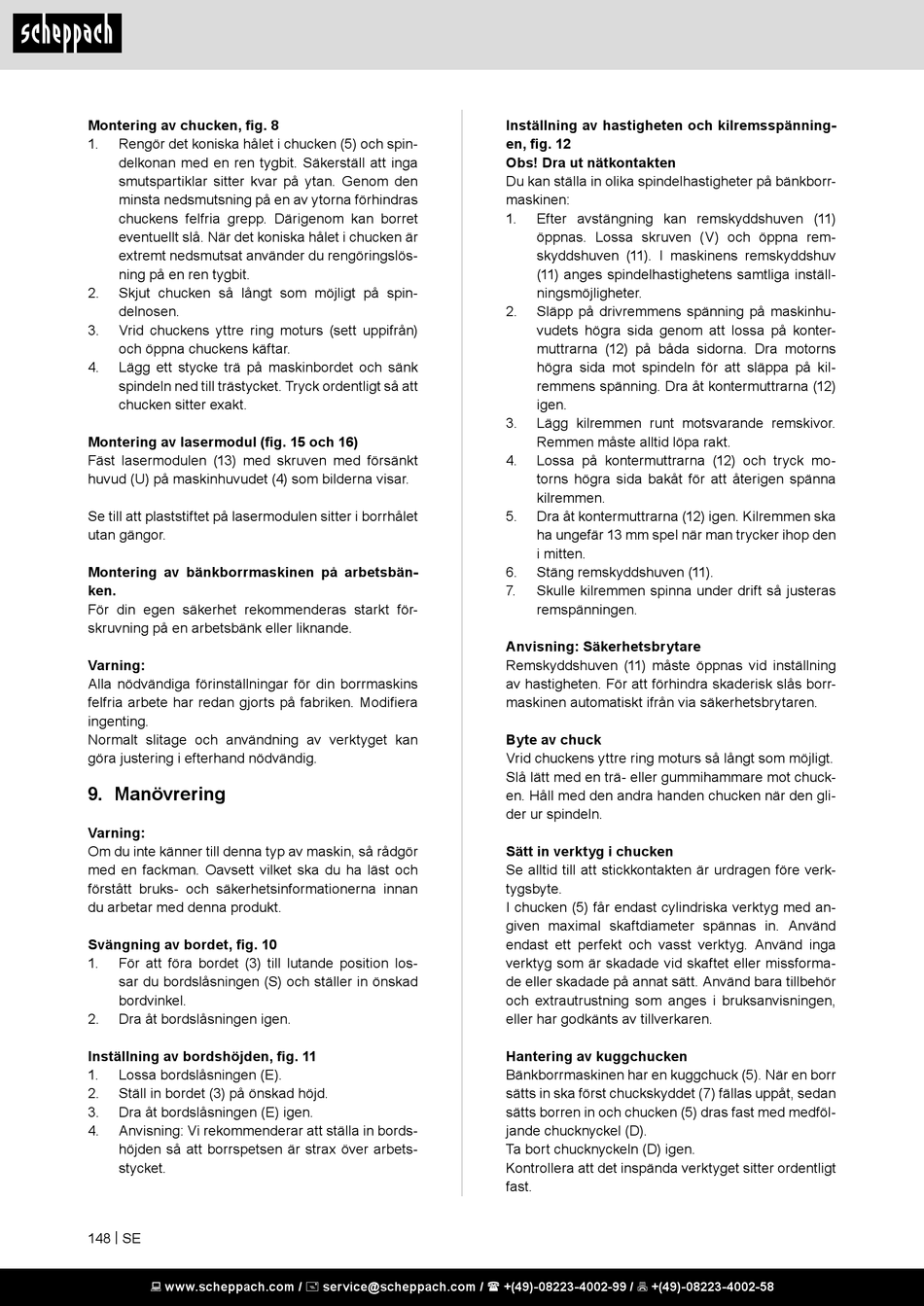

Montering av chucken, fig. 8
1. Rengör det koniska hålet i chucken (5) och spin-
delkonan med en ren tygbit. Säkerställ att inga
smutspartiklar sitter kvar på ytan. Genom den
minsta nedsmutsning på en av ytorna förhindras
chuckens felfria grepp. Därigenom kan borret
eventuellt slå. När det koniska hålet i chucken är
extremt nedsmutsat använder du rengöringslös-
ning på en ren tygbit.
2. Skjut chucken så långt som möjligt på spin-
delnosen.
3. Vrid chuckens yttre ring moturs (sett uppifrån)
och öppna chuckens käftar.
4. Lägg ett stycke trä på maskinbordet och sänk
spindeln ned till trästycket. Tryck ordentligt så att
chucken sitter exakt.
Montering av lasermodul (fig. 15 och 16)
Fäst lasermodulen (13) med skruven med försänkt
huvud (U) på maskinhuvudet (4) som bilderna visar.
Se till att plaststiftet på lasermodulen sitter i borrhålet
utan gängor.
Montering av bänkborrmaskinen på arbetsbän-
ken.
För din egen säkerhet rekommenderas starkt för-
skruvning på en arbetsbänk eller liknande.
Varning:
Alla nödvändiga förinställningar för din borrmaskins
felfria arbete har redan gjorts på fabriken. Modifiera
ingenting.
Normalt slitage och användning av verktyget kan
göra justering i efterhand nödvändig.
9. Manövrering
Varning:
Om du inte känner till denna typ av maskin, så rådgör
med en fackman. Oavsett vilket ska du ha läst och
förstått bruks- och säkerhetsinformationerna innan
du arbetar med denna produkt.
Svängning av bordet, fig. 10
1. För att föra bordet (3) till lutande position los-
sar du bordslåsningen (S) och ställer in önskad
bordvinkel.
2. Dra åt bordslåsningen igen.
Inställning av bordshöjden, fig. 11
1. Lossa bordslåsningen (E).
2. Ställ in bordet (3) på önskad höjd.
3. Dra åt bordslåsningen (E) igen.
4. Anvisning: Vi rekommenderar att ställa in bords-
höjden så att borrspetsen är strax över arbets-
stycket.
148 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Inställning av hastigheten och kilremsspänning-
en, fig. 12
Obs! Dra ut nätkontakten
Du kan ställa in olika spindelhastigheter på bänkborr-
maskinen:
1. Efter avstängning kan remskyddshuven (11)
öppnas. Lossa skruven (V) och öppna rem-
skyddshuven (11). I maskinens remskyddshuv
(11) anges spindelhastighetens samtliga inställ-
ningsmöjligheter.
2. Släpp på drivremmens spänning på maskinhu-
vudets högra sida genom att lossa på konter-
muttrarna (12) på båda sidorna. Dra motorns
högra sida mot spindeln för att släppa på kil-
remmens spänning. Dra åt kontermuttrarna (12)
igen.
3. Lägg kilremmen runt motsvarande remskivor.
Remmen måste alltid löpa rakt.
4. Lossa på kontermuttrarna (12) och tryck mo-
torns högra sida bakåt för att återigen spänna
kilremmen.
5. Dra åt kontermuttrarna (12) igen. Kilremmen ska
ha ungefär 13 mm spel när man trycker ihop den
i mitten.
6. Stäng remskyddshuven (11).
7. Skulle kilremmen spinna under drift så justeras
remspänningen.
Anvisning: Säkerhetsbrytare
Remskyddshuven (11) måste öppnas vid inställning
av hastigheten. För att förhindra skaderisk slås borr-
maskinen automatiskt ifrån via säkerhetsbrytaren.
Byte av chuck
Vrid chuckens yttre ring moturs så långt som möjligt.
Slå lätt med en trä- eller gummihammare mot chuck-
en. Håll med den andra handen chucken när den gli-
der ur spindeln.
Sätt in verktyg i chucken
Se alltid till att stickkontakten är urdragen före verk-
tygsbyte.
I chucken (5) får endast cylindriska verktyg med an-
given maximal skaftdiameter spännas in. Använd
endast ett perfekt och vasst verktyg. Använd inga
verktyg som är skadade vid skaftet eller missforma-
de eller skadade på annat sätt. Använd bara tillbehör
och extrautrustning som anges i bruksanvisningen,
eller har godkänts av tillverkaren.
Hantering av kuggchucken
Bänkborrmaskinen har en kuggchuck (5). När en borr
sätts in ska först chuckskyddet (7) fällas uppåt, sedan
sätts borren in och chucken (5) dras fast med medföl-
jande chucknyckel (D).
Ta bort chucknyckeln (D) igen.
Kontrollera att det inspända verktyget sitter ordentligt
fast.
