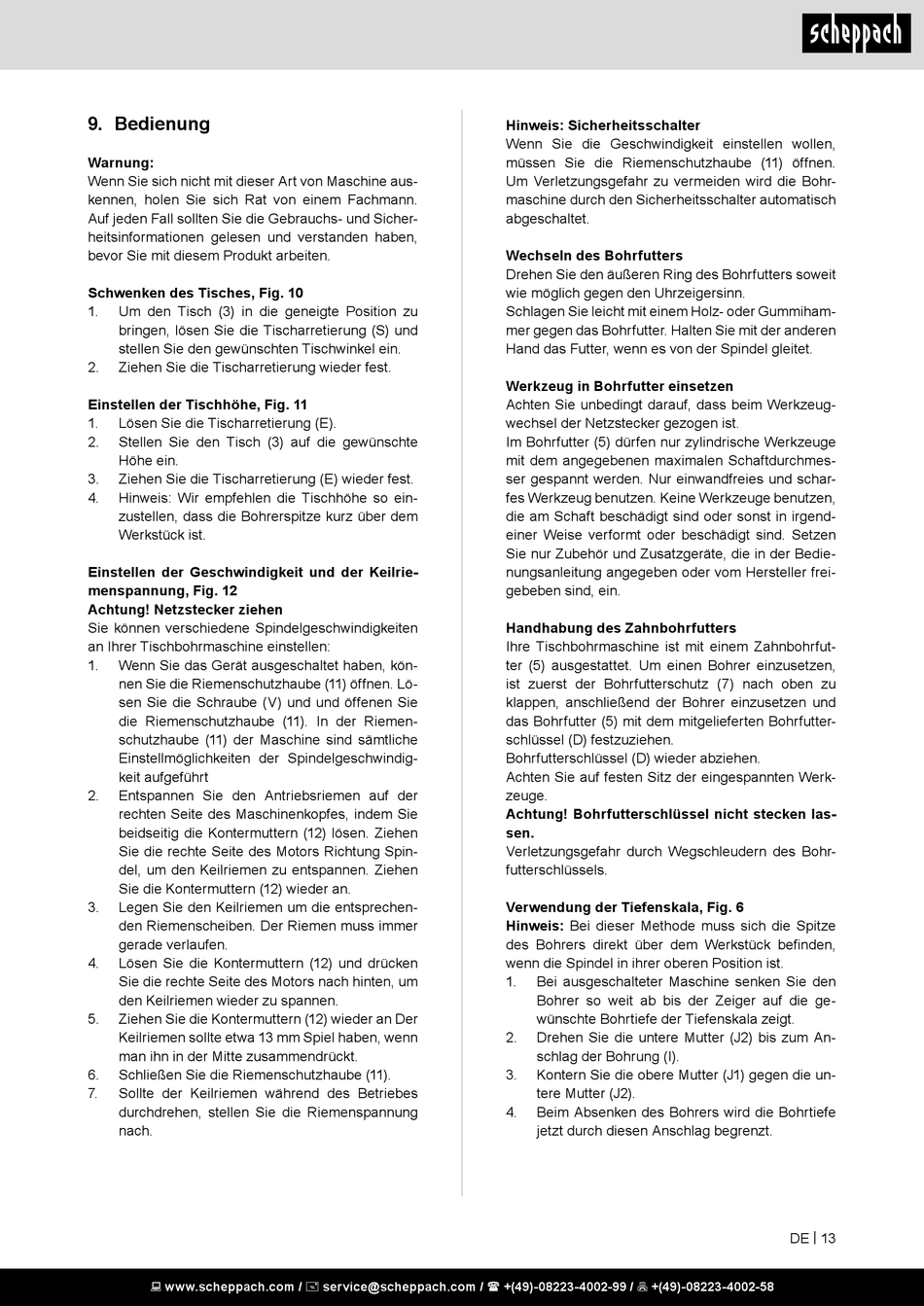

9. Bedienung

Warnung:
Wenn Sie sich nicht mit dieser Art von Maschine aus-
kennen, holen Sie sich Rat von einem Fachmann.
Auf jeden Fall sollten Sie die Gebrauchs- und Sicher-
heitsinformationen gelesen und verstanden haben,
bevor Sie mit diesem Produkt arbeiten.
Schwenken des Tisches, Fig. 10
1. Um den Tisch (3) in die geneigte Position zu
bringen, lösen Sie die Tischarretierung (S) und
stellen Sie den gewünschten Tischwinkel ein.
2. Ziehen Sie die Tischarretierung wieder fest.
Einstellen der Tischhöhe, Fig. 11
1. Lösen Sie die Tischarretierung (E).
2. Stellen Sie den Tisch (3) auf die gewünschte
Höhe ein.
3. Ziehen Sie die Tischarretierung (E) wieder fest.
4. Hinweis: Wir empfehlen die Tischhöhe so ein-
zustellen, dass die Bohrerspitze kurz über dem
Werkstück ist.
Einstellen der Geschwindigkeit und der Keilrie-
menspannung, Fig. 12
Achtung! Netzstecker ziehen
Sie können verschiedene Spindelgeschwindigkeiten
an Ihrer Tischbohrmaschine einstellen:
1. Wenn Sie das Gerät ausgeschaltet haben, kön-
nen Sie die Riemenschutzhaube (11) öffnen. Lö-
sen Sie die Schraube (V) und und öffenen Sie
die Riemenschutzhaube (11). In der Riemen-
schutzhaube (11) der Maschine sind sämtliche
Einstellmöglichkeiten der Spindelgeschwindig-
keit aufgeführt
2. Entspannen Sie den Antriebsriemen auf der
rechten Seite des Maschinenkopfes, indem Sie
beidseitig die Kontermuttern (12) lösen. Ziehen
Sie die rechte Seite des Motors Richtung Spin-
del, um den Keilriemen zu entspannen. Ziehen
Sie die Kontermuttern (12) wieder an.
3. Legen Sie den Keilriemen um die entsprechen-
den Riemenscheiben. Der Riemen muss immer
gerade verlaufen.
4. Lösen Sie die Kontermuttern (12) und drücken
Sie die rechte Seite des Motors nach hinten, um
den Keilriemen wieder zu spannen.
5. Ziehen Sie die Kontermuttern (12) wieder an Der
Keilriemen sollte etwa 13 mm Spiel haben, wenn
man ihn in der Mitte zusammendrückt.
6. Schließen Sie die Riemenschutzhaube (11).
7. Sollte der Keilriemen während des Betriebes
durchdrehen, stellen Sie die Riemenspannung
nach.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Hinweis: Sicherheitsschalter
Wenn Sie die Geschwindigkeit einstellen wollen,
müssen Sie die Riemenschutzhaube (11) öffnen.
Um Verletzungsgefahr zu vermeiden wird die Bohr-
maschine durch den Sicherheitsschalter automatisch
abgeschaltet.
Wechseln des Bohrfutters
Drehen Sie den äußeren Ring des Bohrfutters soweit
wie möglich gegen den Uhrzeigersinn.
Schlagen Sie leicht mit einem Holz- oder Gummiham-
mer gegen das Bohrfutter. Halten Sie mit der anderen
Hand das Futter, wenn es von der Spindel gleitet.
Werkzeug in Bohrfutter einsetzen
Achten Sie unbedingt darauf, dass beim Werkzeug-
wechsel der Netzstecker gezogen ist.
Im Bohrfutter (5) dürfen nur zylindrische Werkzeuge
mit dem angegebenen maximalen Schaftdurchmes-
ser gespannt werden. Nur einwandfreies und schar-
fes Werkzeug benutzen. Keine Werkzeuge benutzen,
die am Schaft beschädigt sind oder sonst in irgend-
einer Weise verformt oder beschädigt sind. Setzen
Sie nur Zubehör und Zusatzgeräte, die in der Bedie-
nungsanleitung angegeben oder vom Hersteller frei-
gebeben sind, ein.
Handhabung des Zahnbohrfutters
Ihre Tischbohrmaschine ist mit einem Zahnbohrfut-
ter (5) ausgestattet. Um einen Bohrer einzusetzen,
ist zuerst der Bohrfutterschutz (7) nach oben zu
klappen, anschließend der Bohrer einzusetzen und
das Bohrfutter (5) mit dem mitgelieferten Bohrfutter-
schlüssel (D) festzuziehen.
Bohrfutterschlüssel (D) wieder abziehen.
Achten Sie auf festen Sitz der eingespannten Werk-
zeuge.
Achtung! Bohrfutterschlüssel nicht stecken las-
sen.
Verletzungsgefahr durch Wegschleudern des Bohr-
futterschlüssels.
Verwendung der Tiefenskala, Fig. 6
Hinweis: Bei dieser Methode muss sich die Spitze
des Bohrers direkt über dem Werkstück befinden,
wenn die Spindel in ihrer oberen Position ist.
1. Bei ausgeschalteter Maschine senken Sie den
Bohrer so weit ab bis der Zeiger auf die ge-
wünschte Bohrtiefe der Tiefenskala zeigt.
2. Drehen Sie die untere Mutter (J2) bis zum An-
schlag der Bohrung (I).
3. Kontern Sie die obere Mutter (J1) gegen die un-
tere Mutter (J2).
4. Beim Absenken des Bohrers wird die Bohrtiefe
jetzt durch diesen Anschlag begrenzt.
