Montageinformationen Buzz In-Wall

4.6 Montageinformationen Buzz In-Wall

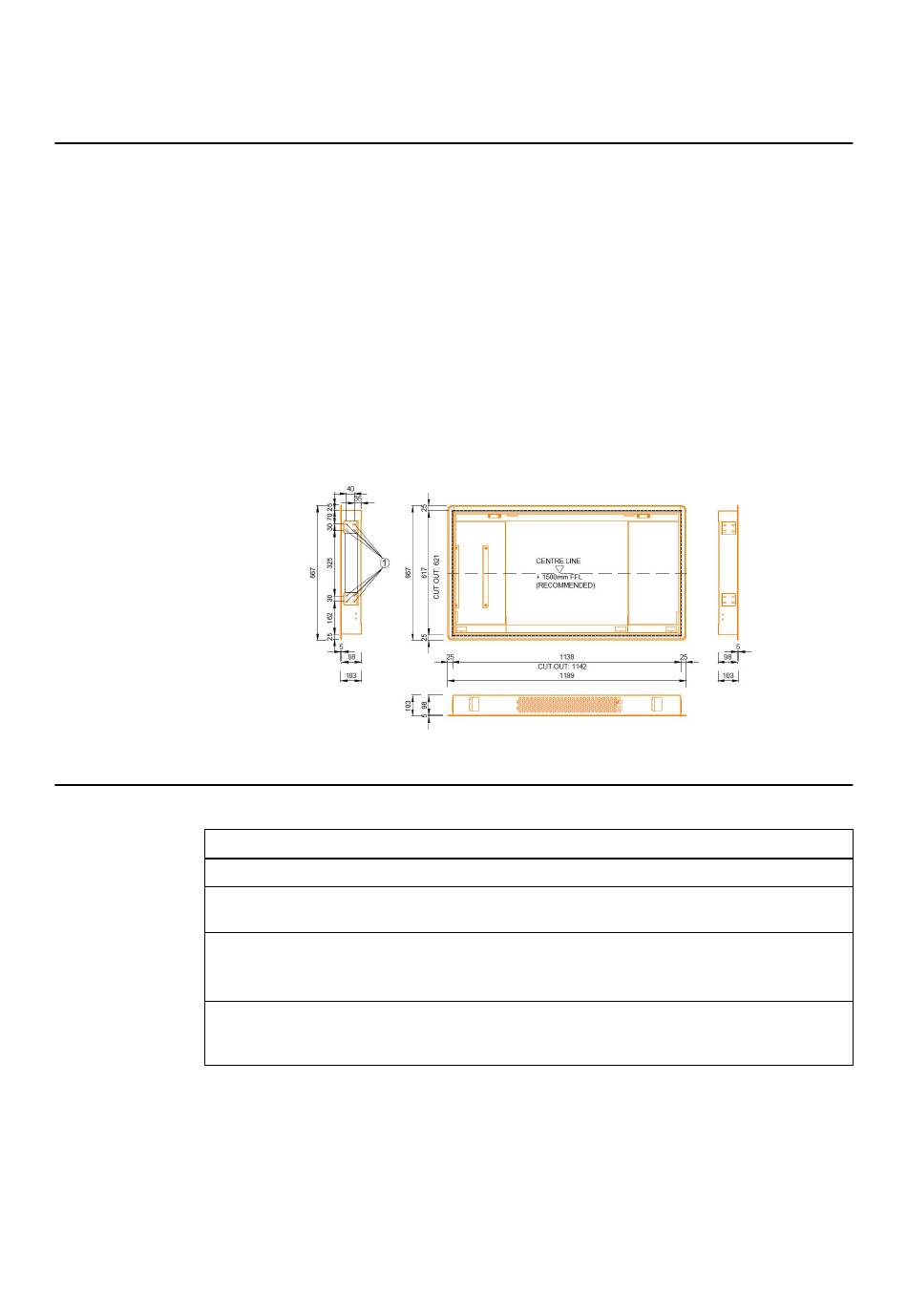

Allgemeines
Der Buzz In-Wall-Display-Metallrahmen wird vor der Hauptlieferung zur Verfügung gestellt.
Zentrieren Sie den Ausschnitt bei 150 cm über dem fertigen Fußboden, um die empfohlene
Montagehöhe zu erreichen. Sollten Sie eine andere Montagehöhe benötigen, passen Sie den
Ausschnitt entsprechend an.
Der Ausschnitt für den Rahmen muss 1140-1144 mm x 619-625 mm betragen, um den Rahmen
installieren zu können.
Die Mindesttiefe der Öffnung beträgt 98 mm.
Es muss für eine ausreichende Belüftung gesorgt werden. Blockieren Sie nicht die
Lüftungsöffnungen oberhalb und unterhalb des Rahmens.
Das In-Wall-Montageplattenpaket besteht aus dem Display-Metallrahmen.
HINWEIS: Wenn mehrere Buzz-2.0-In-Wall-Touch-Displays direkt nebeneinander angebracht
werden, lassen Sie eine Lücke von 6 bis 10 cm zwischen den wandintegrierten Rahmen, um eine
Überschneidung der hervorstehenden Frontblenden zu vermeiden.
Installieren des Buzz-In-Wall-Metallrahmens
Schritt
1.
2.
3.
4.
50
Schieben Sie den Buzz-2.0-Display-In-Wall-Rahmen in den Wandausschnitt.
Richten Sie den Buzz -2.0-Display-In-Wall-Rahmen aus und befestigen Sie diesen mithil-
fe der 16 Langlöcher an der Seite des Buzz-2.0-Display-In-Wall-Rahmens.
Fügen Sie eine Silikonfuge zwischen dem gelben Designrahmen und der Wandoberflä-
che ein, um die Schutzart IP44 zu erzielen.
Andernfalls kann nur IP20 erzielt werden.
Klemmen Sie die Schaumstoffabdeckung der Verpackung als Schutz vor Kratzern in den
Buzz-2.0-Display-In-Wall-Rahmen. Siehe die detaillierte Beschreibung in der Packungs-
beilage.
Abbildung 22
