Anschlüsse für Digitalen OP-Computer für Barco-Integration
Digitaler OP-Computer für Barco-Integration - Ausgangsformate
Displays
Displays 1-8
Digitaler OP-Computer für Barco-Integration - Eingangsanschlüsse
Der Digitale OP-Computer für Barco-Integration verfügt über keine direkten Videoeingänge. Er
bietet eine Anbindung an das Barco-Nexxis-Videorouting-Netzwerk:
• Videoeingänge: Barco Nexxis
• Stecker: QSFP+
• Signaltyp: diverse
• Impedanz: n/a (Glasfaser)
Digitaler OP-Computer für Barco-Integration - Ausgangsanschlüsse
Displays
Displays 1-8

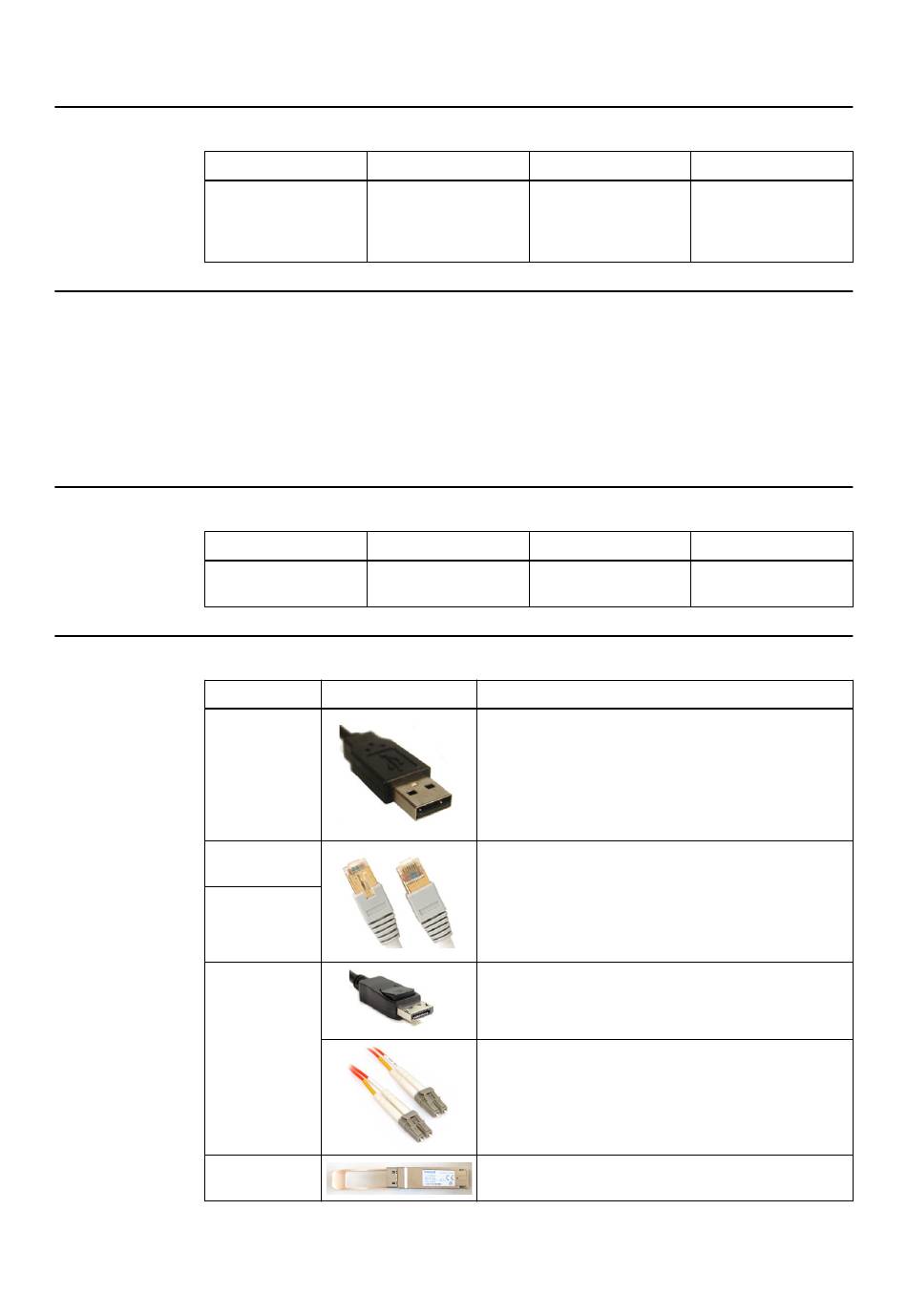

Kompatible Kabel und Anschlüsse
Anschluss
Krankenhaus-
Feature Panel
Display-Port-
Barco Nexxis
Video QSFP+
68
Stecker
Display-Port
Stecker
Display-Port
Beispiel
USB
netzwerk
Anschluss
LAN
Signaltyp
DisplayPort 1.4
Signaltyp
DisplayPort 1.4, Dis-
playPort++
Handhabung
USB-Anschlüsse zum Anschluss von USB 2.0- und
USB 3.0-Geräten für die Übertragung von Patientenda-
ten.
HINWEIS: Schließen Sie keine Netzwerk-Adapter oder
USB-Verlängerungskabel an den USB-Anschlüssen
an.
Galvanisch isolierter Ethernet-Anschluss für den An-
schluss an Krankenhausnetzwerke.
Am unteren Ende befindet sich ein Schnappriegel, der
beim Anschließen einrastet. Zum Entfernen des Steck-
ers halten Sie den Schnappriegel gedrückt und ziehen
Sie gleichzeitig am Stecker.
Schließen Sie das DisplayPort-Display mit einem Dis-
playPort-1.2-Kabel (max. 5 m für 1920 x 1080/60 Hz
und max. 3.6 m für 3840 x 2160/30 Hz/60 Hz) an.
Glasfaser-LAN-Kabel mit LC-Duplexstecker
Setzen Sie das QSFP+-Modul in den QSFP+-Cage am
Computer ein.
Technisches Planungshandbuch Aufl. 1.1 Buzz Version 2.0
Format
Format FullHD, UHD1,
4k und bis zu HDR
5120 x 2880 bei 60Hz
(30-Bit Farbtiefe).
Impedanz (Ohm)
100
