PLANUNG UND OP-VORBEREITUNG
4.4

Installationsanforderungen

4.4.1

Bauseitige Logistik

Allgemeines
Um bewährte Vorgehensmethoden und eine kurze Implementierungsphase zu gewährleisten,
müssen vor der Brainlab-Installation gewisse Anforderungen vom Kunden (oder vom durch den
Kunden beauftragten Zulieferer) erfüllt werden. Dieses Kapitel gibt einen kurzen Überblick über
die typische Leistungsabgrenzung.
Wand/Zwischenkonstruktion
Strukturelle/statische Freigaben durch lizensierten Statiker.
Definition von Schutzerde, Funktionserde und Potentialausgleich
Kabelführungen/Leerrohre
• Leerrohrverlegung gemäß Brainlab-Zeichnungen
• Innendurchmesser: 40 mm (sofern nicht anders angegeben - bitte entnehmen Sie diese
Information den Brainlab-Zeichnungen)
• Alle Leerrohre müssen mit Einzughilfe versehen werden.
• Bitte studieren Sie auch die Routing-Übersicht in den Grafiken.
Technisches Planungshandbuch Aufl. 1.1 Buzz Version 2.0

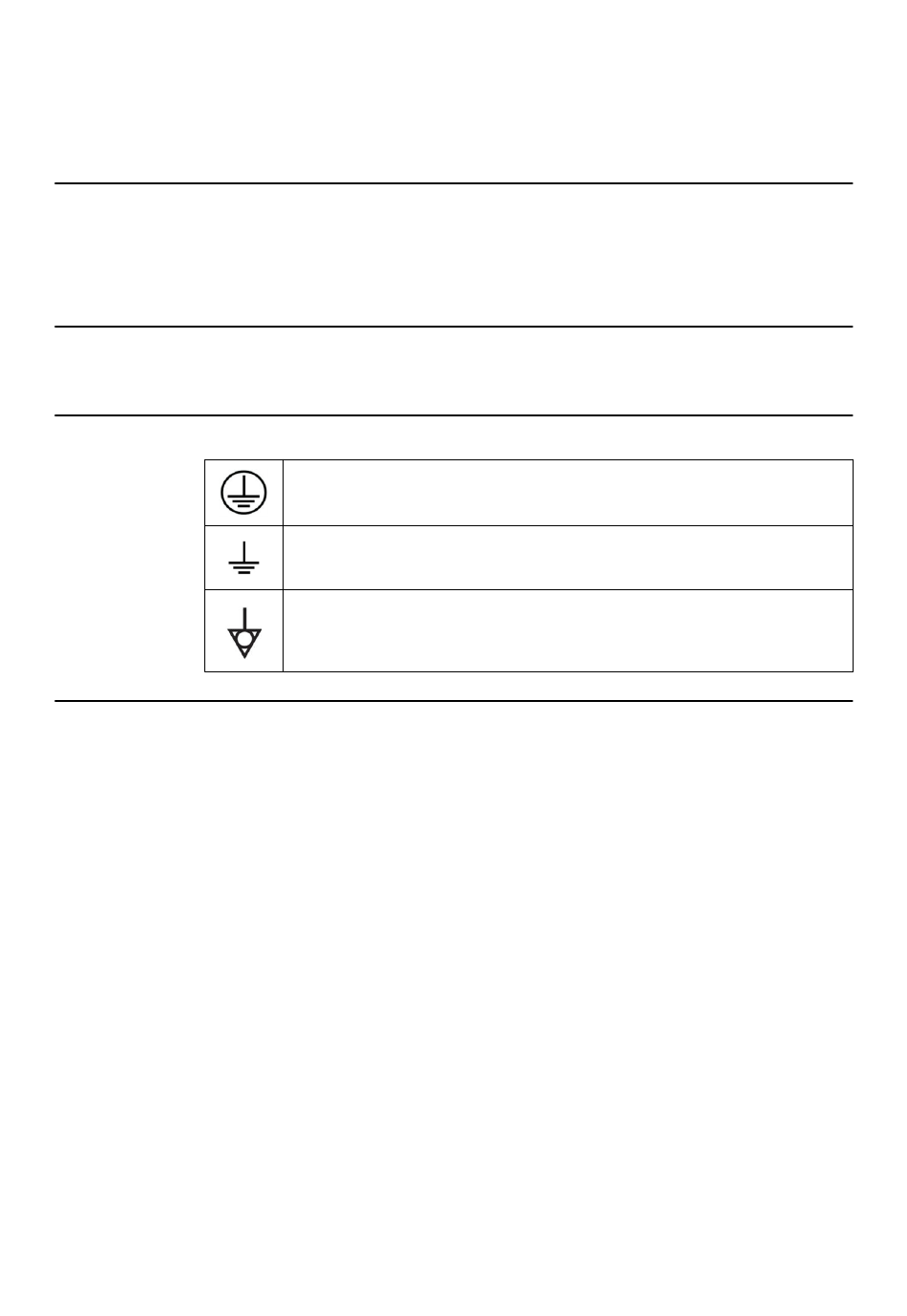

SCHUTZERDE (PE): Leiter zwischen dem SCHUTZLEITERANSCHLUSS und ei-
nem externen Schutzleitersystem (z. B. elektrische Sicherheit).
FUNKTIONSERDE (FE): Anschluss, der direkt mit einem Stromkreis oder mit einem
Abschirmteil verbunden ist, der bzw. das aus Funktionsgründen (z. B. EMV, SHLD)
geerdet werden soll.
POTENTIALAUSGLEICH: Ein anderer Leiter als ein SCHUTZLEITER oder neutraler
Leiter, der eine direkte Verbindung zwischen elektrischen Geräten und der Potential-
ausgleich-Sammelschiene der elektrischen Installation (z. B. Ausgleich von Span-
nung, Erster Fehler) herstellt.
