4.6.2 Montageinformationen Buzz In-Wall zusätzliche Displays
Allgemeines
Der Metallrahmen des zusätzlichen Buzz In-Wall-Touch-Displays wird vor der Hauptlieferung zur
Verfügung gestellt.
• Zentrieren Sie den Ausschnitt bei 150 cm über dem fertigen Fußboden, um die empfohlene
Montagehöhe zu erreichen. Sollten Sie eine andere Montagehöhe benötigen, passen Sie den
Ausschnitt entsprechend an.
• Der Mindestausschnitt für den Rahmen muss 1005-1009 mm x 619-623 mm betragen, um den
Rahmen installieren zu können.
• Die Mindesttiefe der Öffnung beträgt 98 mm.
• Es muss für eine ausreichende Belüftung gesorgt werden. Blockieren Sie nicht die
Lüftungsöffnungen oberhalb und unterhalb des Rahmens.
Richten Sie sich bei der Vorbereitung und Installation der Montageplatten nach den Brainlab-
Zeichnungen. Das Montageplattenpaket für die Anbringung in der Wand besteht aus einer
Komponente:
• (A) Display-Metallrahmen
HINWEIS: Wenn zwei Buzz In-Wall-Touch-Displays direkt nebeneinander angebracht werden,
lassen Sie eine Lücke von 6 bis 10 cm zwischen den wandintegrierten Rahmen, um eine
Überschneidung der hervorstehenden Frontblenden zu vermeiden.
Installieren des Buzz-In-Wall-Gehäuses
Schritt
1.
2.
3.
4.
Weiterführende Links
6.1.2 Installation des Digitalen OP-Computers für Barco-Integration auf Seite 69
4.9 Belüftung auf Seite 56
Technisches Planungshandbuch Aufl. 1.1 Buzz Version 2.0
Setzen Sie den Display-Metallrahmen (A) in die Wand ein.
Richten Sie den Display-Metallrahmen (A) aus und befestigen Sie diesen mithilfe der 16
Langlöcher ① auf allen Seiten im Display-Metallrahmen.
Fügen Sie eine Silikonfuge zwischen dem gelben Designrahmen und der Wand ein
(Schutzart IP44).
Klemmen Sie die Schaumstoffabdeckung der Verpackung als Schutz vor Kratzern in den
Display-Metallrahmen (A).

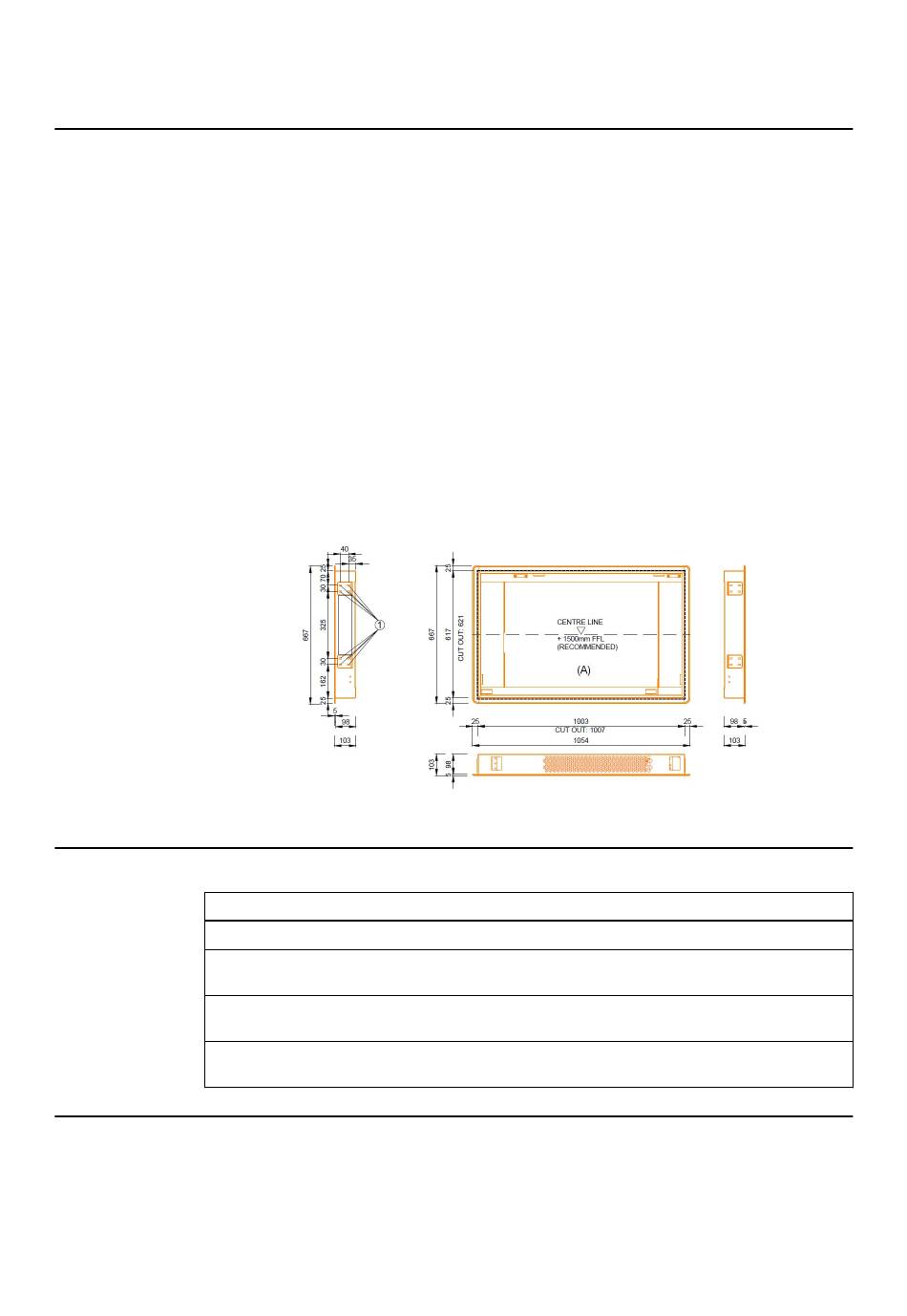

Abbildung 23
51
