SYSTEM-SPEZIFIKATIONEN
Anforderungen an die Anzeige
Die vom Kunden installierte Anzeige muss:
• anzeigen, wenn die Buzz-Komponente(n) über das Stromnetz gespeist wird/werden
• so beschaffen sein, dass erkennbar ist, dass er in der normalen Betriebsposition zu der/den
Buzz -Komponente(n) gehört (IEC 60601-1:2012 Absatz 15.4.4)
HINWEIS: Achten Sie auf nationale Abweichungen, die erfüllt werden müssen.
Schutzerdung (Schutzleiter)/Potentialausgleichsstecker (nur Buzz-Computer)
• Der Kunde ist dafür verantwortlich, vor der Systeminstallation dafür zu sorgen, dass die von
Brainlab bereitgestellten Schutzleiterkabel der Monitore in der Nähe des Installationsstandorts
angeschlossen werden können. Der Kunde muss eine Anschlussklemme mit geeignetem
Querschnitt auswählen, der die nationalen und lokalen Schutzstandards erfüllt.
• Der Potentialausgleichsstecker, der sich an der Rückseite des Computers befindet, kann für
den Anschluss anderer Geräte verwendet werden, um sicherzustellen, dass alle Geräte über
das gleiche Potential verfügen. (Hinweis: Der Potentialausgleichsstecker ist bei
wandmontierten Buzz-Computern nicht verfügbar.)
• Die Verwendung eines Potentialausgleichs-Anschlusses ist nicht verpflichtend.
Nr.
①
Leerrohre/Kabelführungen
Die projektspezifischen Vorbereitungen, die Größe und der Verlauf der Leerrohre für SELV-
Spannung und Glasfaserleitungen sind gemäß den Brainlab-Plänen auszuführen. Leerrohre
müssen zur Erfüllung der Anforderungen vor Ort entsprechend angepasst werden.
Netzwerk
Netzwerkzugangspunkte (LAN-Anschlüsse) müssen gemäß den projektspezifischen Brainlab-
Plänen angegeben werden.
Weiterführende Links
4.2 Standard-Layouts und Kabelkonzepte auf Seite 37
3.1.2 Technische Spezifikationen auf Seite 23
6.1 Spezifikationen für den Digitalen OP-Computer für Barco-Integration auf Seite 65
Technisches Planungshandbuch Aufl. 1.1 Buzz Version 2.0
①
Komponente
Potentialausgleichs-Anschluss: Buzz-Computer

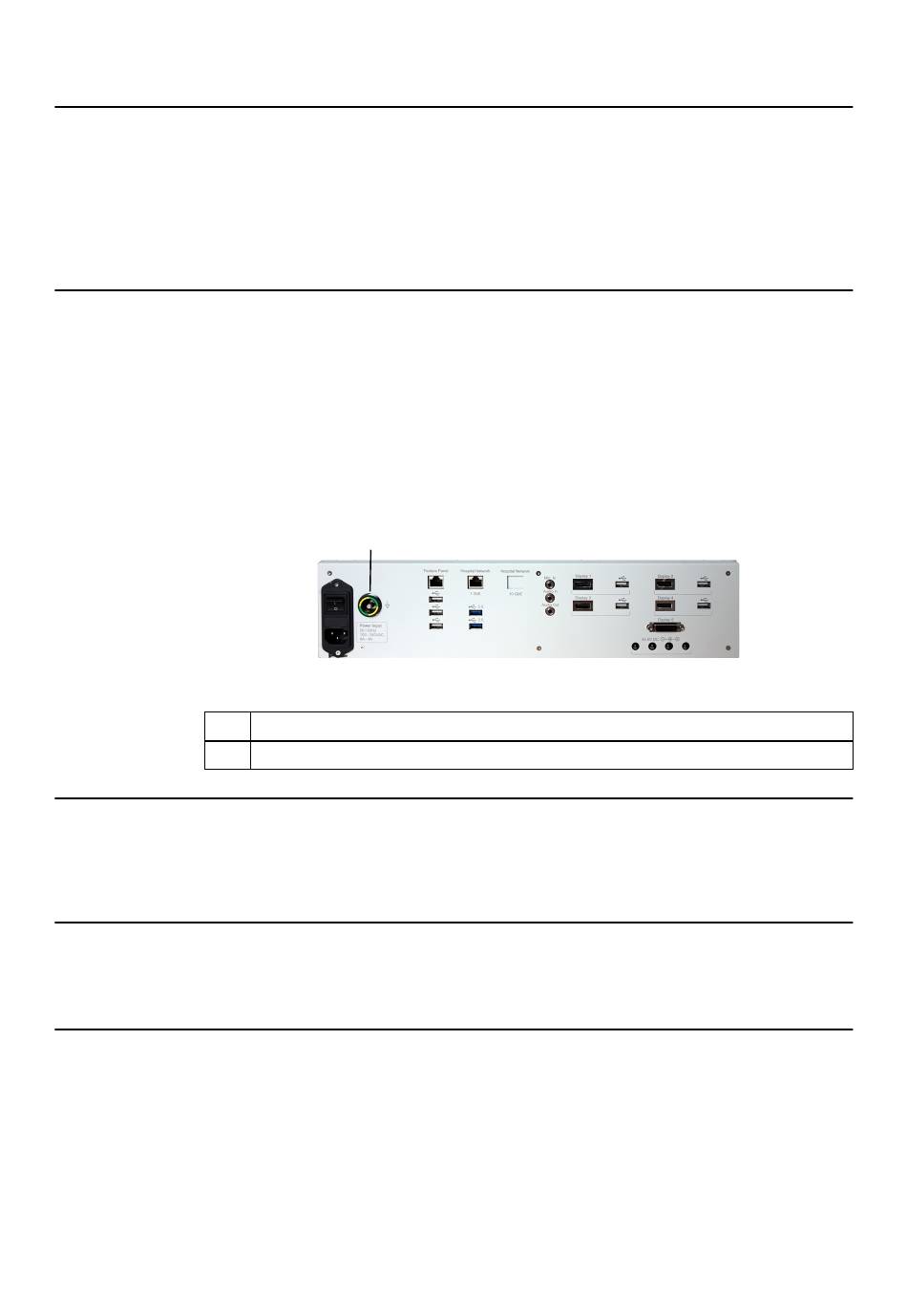

Abbildung 8
