SYSTEM-SPEZIFIKATIONEN

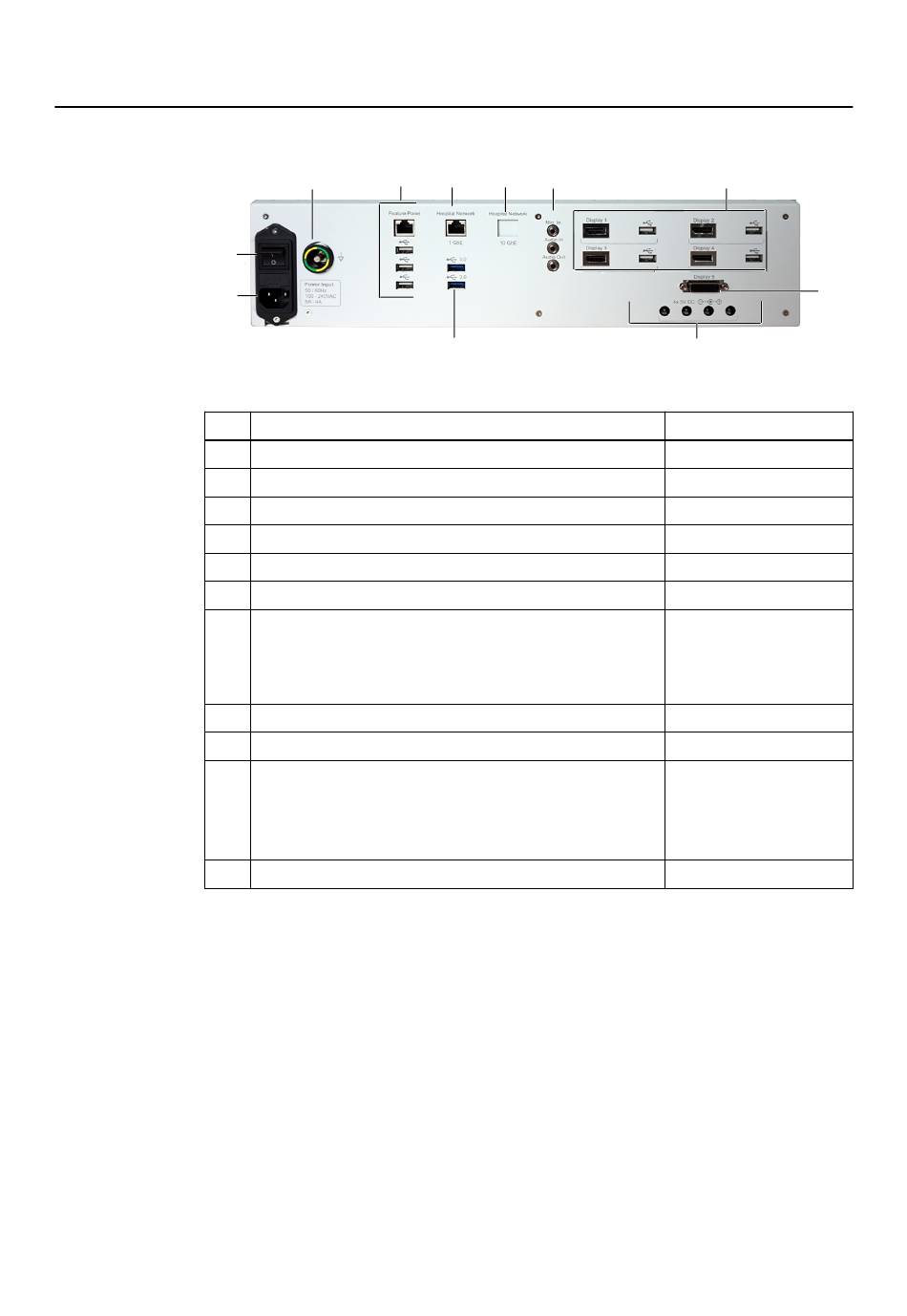

Anschlussfeld an der Rückseite
②
①
Nr.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
HINWEIS: Der Netzschalter, der Netzstromeingang und der Potentialausgleichsanschluss sind bei
wandmontierten Computern nicht zugänglich. Die Anschlüsse 4 bis 11 im Anschlussfeld sind nur
für den Brainlab-Kundendienst bestimmt. Verändern Sie an diesem Feld keine Anschlüsse und
fügen Sie keine hinzu, da sie zur internen Systemkommunikation verwendet werden.
Technisches Planungshandbuch Aufl. 1.1 Buzz Version 2.0
③ ④
Komponente
Netzschalter
Netzstrom-Eingang
Potentialausgleich
Netzwerk/USB 2.0 zu Feature Panel
Krankenhausnetzwerk (1 GbE)
Krankenhausnetzwerk (10 GbE) - nicht in Gebrauch
Audioeingang/-ausgang
• Mikrofoneingang
• Audioeingang
• Audioausgang
Videoausgang und USB 2.0 für Display 1 - 4
Videoausgang für Display 5
Stromanschlüsse für Konverter-Komponenten
4 x 5 V DC / 0,5 A jeweils
HINWEIS: Schließen Sie nur von Brainlab freigegebene Ge-
räte an den DC-Ausgang an.
2 x USB 3.0
⑤ ⑥
⑦
⑪
Abbildung 10
⑧
⑨
⑩
Benutzer
Geschulter Benutzer
Geschulter Benutzer
Geschulter Benutzer
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
