6.1.1 Anschlüsse für Digitalen OP-Computer für Barco-Integration

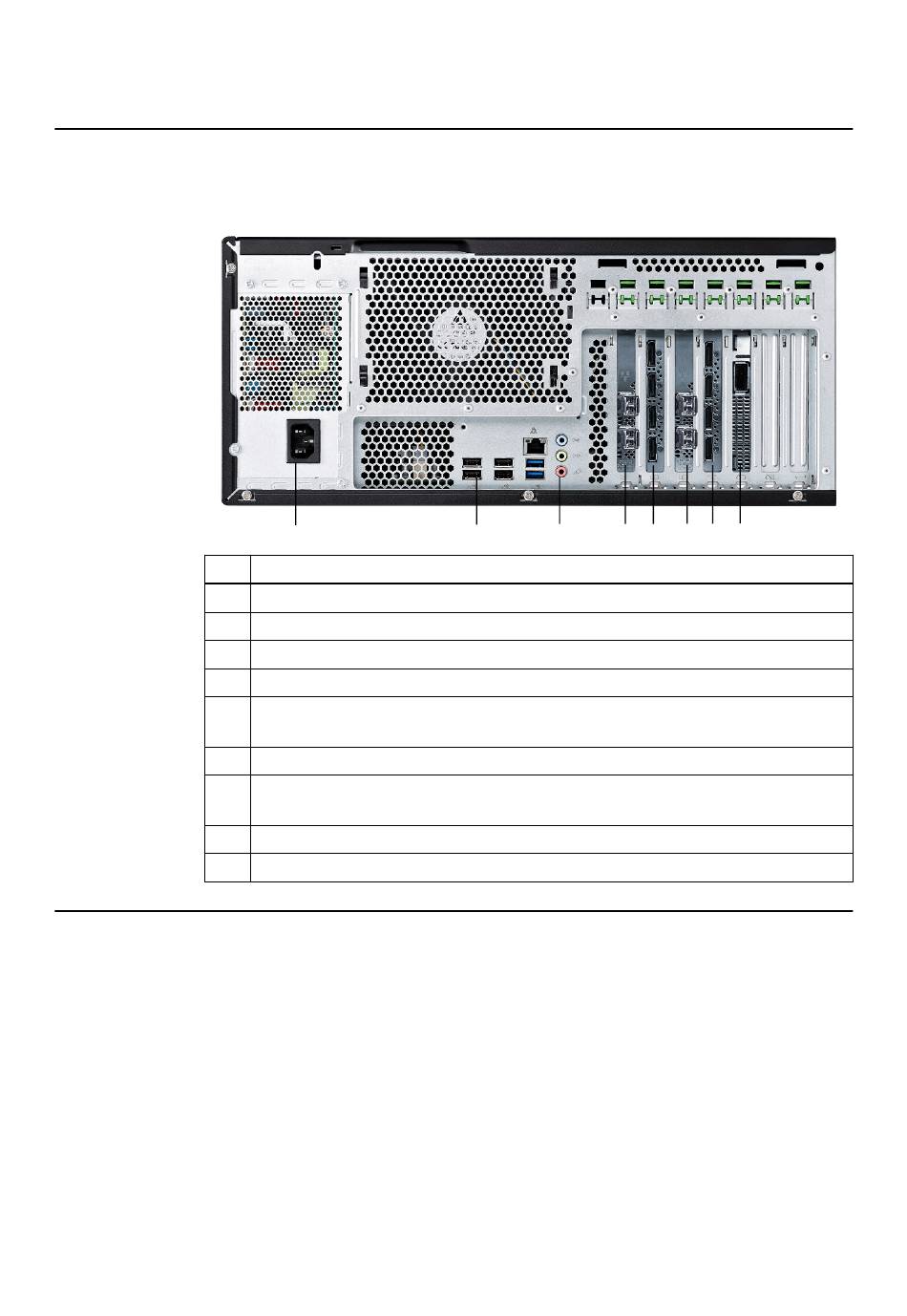

Anschlüsse an der Rückseite
Eine allgemeine Beschreibung der Anschlussfelder auf der Vorder- und Rückseite des Digitalen
OP-Computers für Barco-Integration finden Sie in der Betriebsanleitung Fujitsu Celsius M740.
Nr.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
Digitaler OP-Computer für Barco-Integration - Eingangsformate
Der Digitale OP-Computer für Barco-Integration verfügt über keine direkten Videoeingänge. Er
bietet eine Anbindung an das Barco-Nexxis-Videorouting-Netzwerk:
• Videoeingänge: Barco Nexxis
• Farbkodierung: diverse
• Stecker: QSFP+
• Signaltyp: diverse
• Format: diverse, bis zu UHD1/4k
Technisches Planungshandbuch Aufl. 1.1 Buzz Version 2.0
①
Komponente
Netzstrom
6 x USB für Touch (4 zusätzliche USB-Anschlüsse vorne)
Krankenhausnetzwerk 1GbE WoL
Audio (in, out, mic.)
(oben) Feature Panel 1 GbE WoL
(unten) Krankenhausnetzwerk 10 GbE
Displays 1 - 4 (von unten nach oben)
(oben) Tracking-Einheit/Kamera 1GbE
(unten) intraoperative Daten 1 GbE
Displays 5 - 8 (von unten nach oben)
Barco Nexxis Video 40 GbE QSFP+
③
② ④
⑤ ⑥
⑦ ⑧ ⑨
