LED's

7 LED's
7.1

Powercontrol

Auf dem Board befindet sich eine RGB-LED, mit der über Farben und Blinkintervalle Statusmeldungen des
Powercontrollers ausgegeben werden.

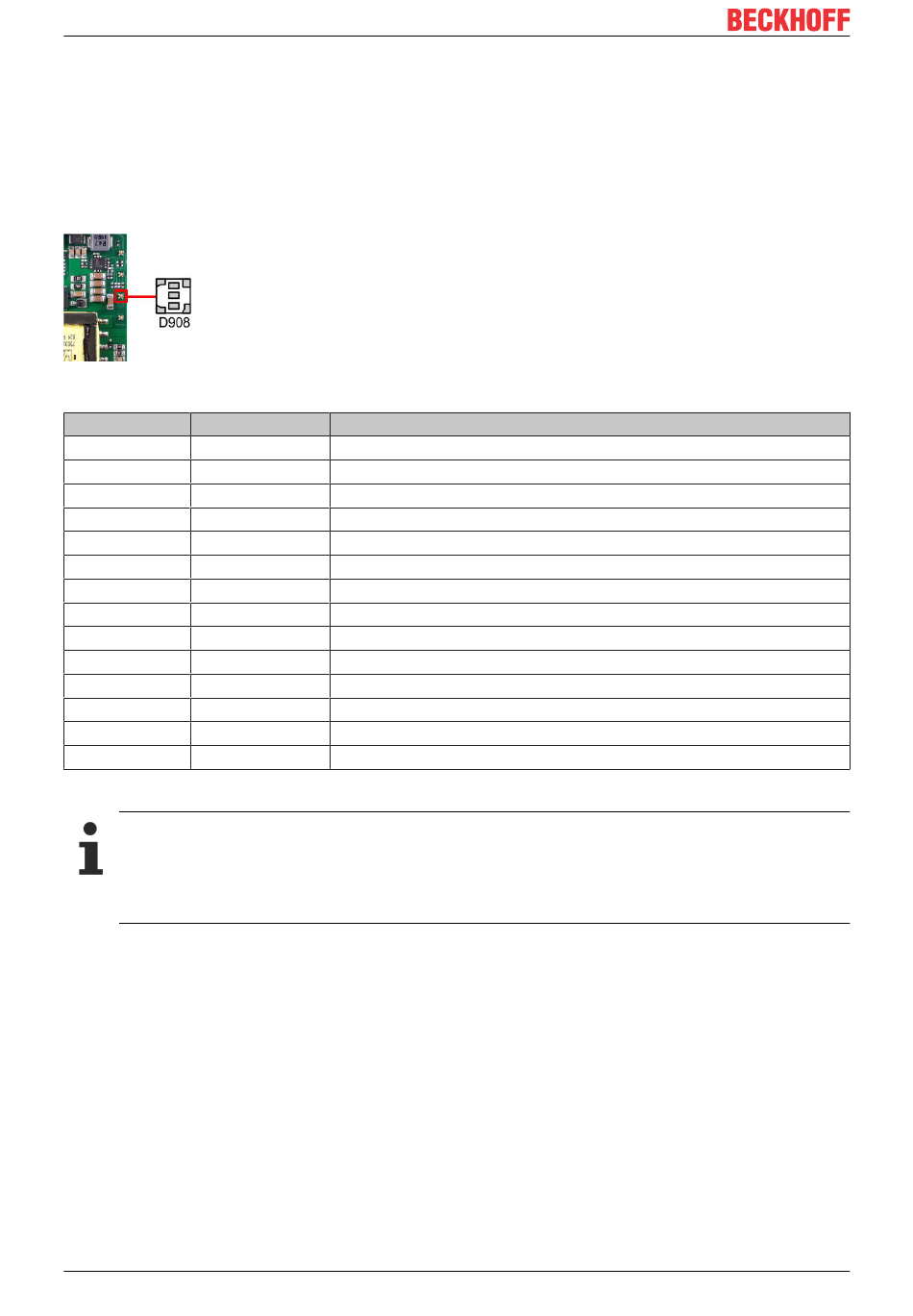

Abb. 12: CB7268-Power-LED
Farbe Intervall
Keine Dauerhaft
Weiß Dauerhaft
Cyan Dauerhaft
Magenta Dauerhaft
Blau Dauerhaft
Gelb Dauerhaft
Grün Dauerhaft
Rot Dauerhaft
Grün/Gelb Blinkend
Rot/Gelb Blinkend
Gelb Blinkend (6s)
Gelb Blinkend (3s)
Magenta Blinkend (0,5s)
Rot/Magenta Blinkend
Eine dauerhaft rot leuchtende LED kann auf einen Hardwarefehler hinweisen.

Anpassung der Statuscodes

Es ist möglich, die Statuscodes anzupassen (z.B. als TwinCAT-LED). Dazu können die Systemfar-
ben mithilfe eines SMB-Kommandos verändert werden. Diese Änderung bleibt bis zum nächsten
Neustart bzw. Reset bestehen. Eine Änderung der Default-Farben wird durch zusätzliches Blinken
der weißen LED angezeigt.
24
Bedeutung
Fehlerhafter Systemzustand
Powerfail
Reserviert
SUSV aktiv (falls vorhanden)
Reserviert
S5-Zustand
S0-Zustand
Reset/Start
Bootloader läuft fehlerfrei
Bootloader wird gestartet (Startsequenz wird durchlaufen)
S4-Zustand
S3-Zustand
SUSV-Kapazitätstest (falls SUSV vorhanden)
Checksummenfehler bei der I2C-Übertragung im Bootloader
