Externe Anschlüsse
5
Externe Anschlüsse
5.1
Steckerübersicht extern

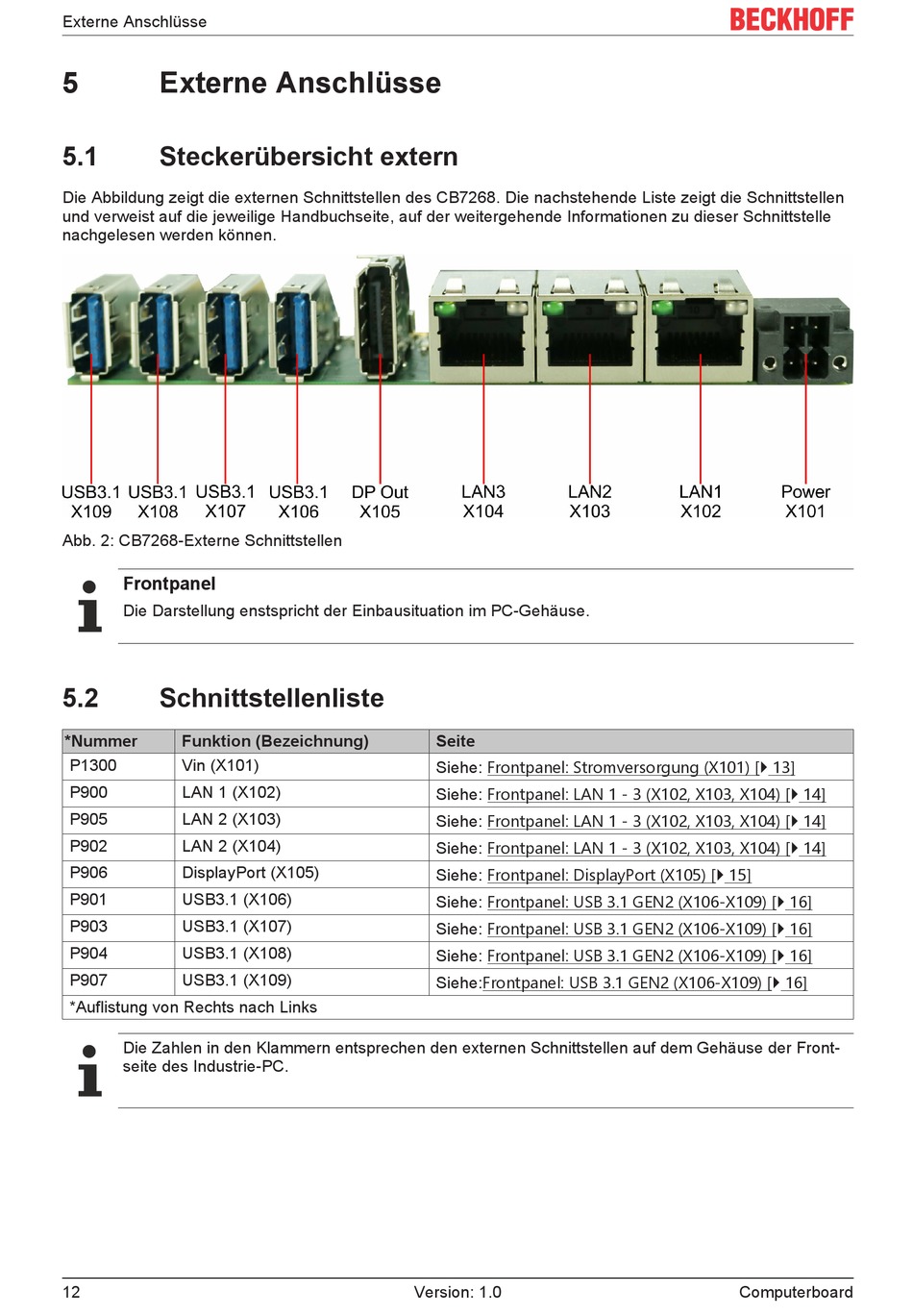

Die Abbildung zeigt die externen Schnittstellen des CB7268. Die nachstehende Liste zeigt die Schnittstellen
und verweist auf die jeweilige Handbuchseite, auf der weitergehende Informationen zu dieser Schnittstelle
nachgelesen werden können.
Abb. 2: CB7268-Externe Schnittstellen
Frontpanel
Die Darstellung enstspricht der Einbausituation im PC-Gehäuse.
5.2
Schnittstellenliste
*Nummer
Funktion (Bezeichnung)
P1300
Vin (X101)
P900
LAN 1 (X102)
P905
LAN 2 (X103)
P902
LAN 2 (X104)
P906
DisplayPort (X105)
P901
USB3.1 (X106)
P903
USB3.1 (X107)
P904
USB3.1 (X108)
P907
USB3.1 (X109)
*Auflistung von Rechts nach Links
Die Zahlen in den Klammern entsprechen den externen Schnittstellen auf dem Gehäuse der Front-
seite des Industrie-PC.
12
Seite
Siehe: Frontpanel: Stromversorgung (X101) [} 13]
Siehe: Frontpanel: LAN 1 - 3 (X102, X103, X104) [} 14]
Siehe: Frontpanel: LAN 1 - 3 (X102, X103, X104) [} 14]
Siehe: Frontpanel: LAN 1 - 3 (X102, X103, X104) [} 14]
Siehe: Frontpanel: DisplayPort (X105) [} 15]
Siehe: Frontpanel: USB 3.1 GEN2 (X106-X109) [} 16]
Siehe: Frontpanel: USB 3.1 GEN2 (X106-X109) [} 16]
Siehe: Frontpanel: USB 3.1 GEN2 (X106-X109) [} 16]
Siehe:Frontpanel: USB 3.1 GEN2 (X106-X109) [} 16]
Version: 1.0
