3D-CNC- Fräs.- und Graviermaschine RaptorX-AL
Installation und Erstinbetriebnahme
Pos: 6.28 /KN2006-Projekte/HEIZ/Installation & Inbetriebnahme/Werkzeug @ 74\mod_1213738013869_1.doc @ 1216918
6.5.3 Befestigung von Werkzeug

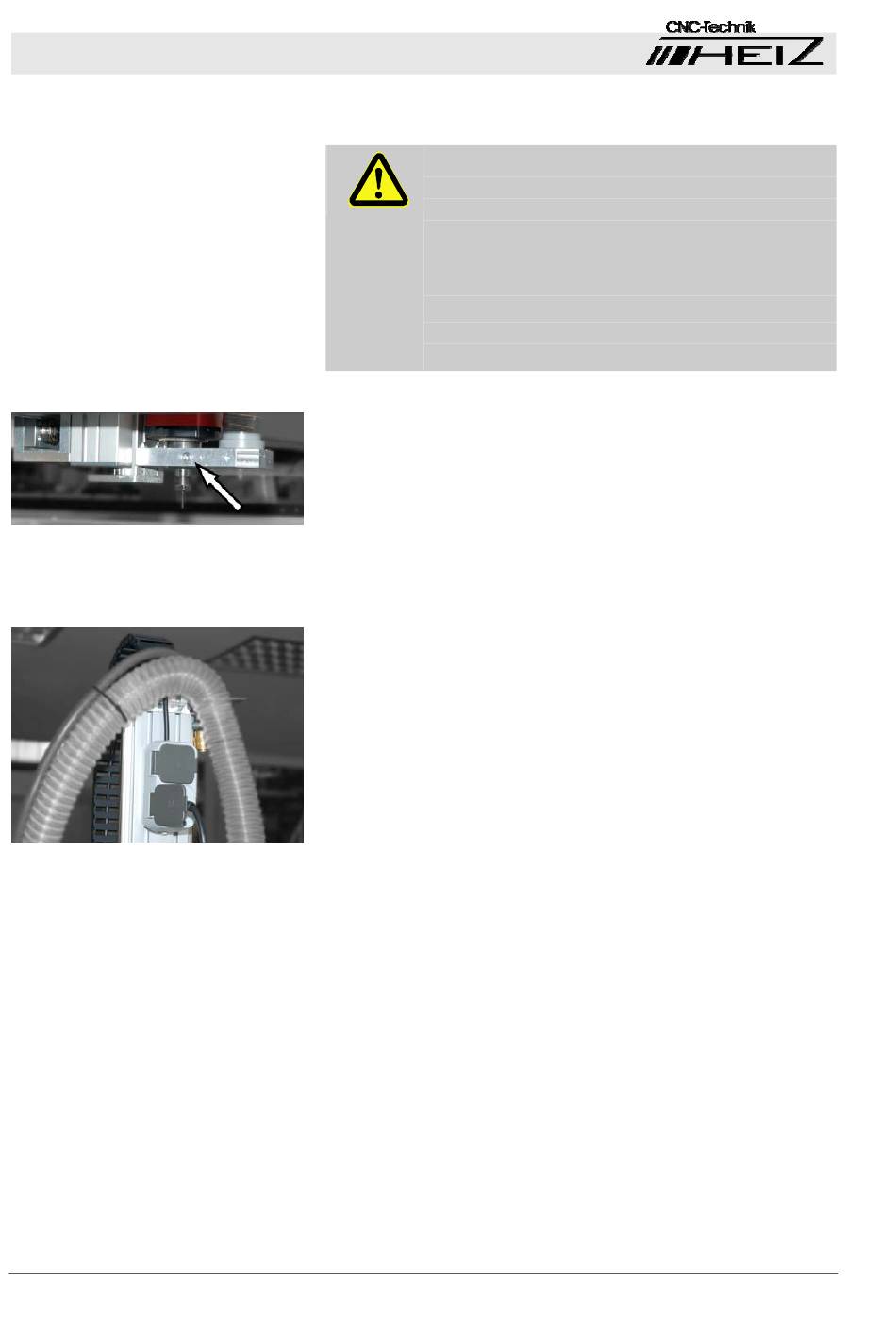

Abb. 31: Werkzeugaufnahme am Z-
Schlitten (Beispiel Fräsmotor)
Abb. 32: Schuko-Steckdoesen
Pos: 6.29 /KN2006-SM/nL.......... Seitenumbruch .......... @ 8\mod_1141998334703_0.doc @ 75489
52
WARNUNG!
Verletzungsgefahr durch unbefestigte
Werkzeuge!
Unsachgemäß befestigtes Werkzeug kann herab
fallen oder umstürzen und zu schweren Personen-
und/oder Sachschäden führen.
Deshalb:
– Werkzeug fachgerecht unter Beachtung der
Sicherheitsvorschriften montieren.
1.
Werkzeug (Fräsmotor, Messerhalter o.Ä.) in der
Werkzeugaufnahme am Z-Schlitten (Eurohals) einsetzen.
2.
Mit einem Inbusschlüssel der Größe 5mm die in Abb. 34Abb.
34 mit einem Pfeil gekennzeichnete Schraube fest anziehen.
Stromversorgung Werkzeug
Der Anschluss der Werkzeuge an die Stromversorgung
(Netzversorgung) erfolgt entsprechend den Angaben der zum
Werkzeug gehörenden Betriebsanleitung.
Über der Werkzeugaufnahme befinden sich dazu zwei Schuko-
Steckdosen, über welche ggf. die Werkzeuge mit Strom versorgt
werden können.
