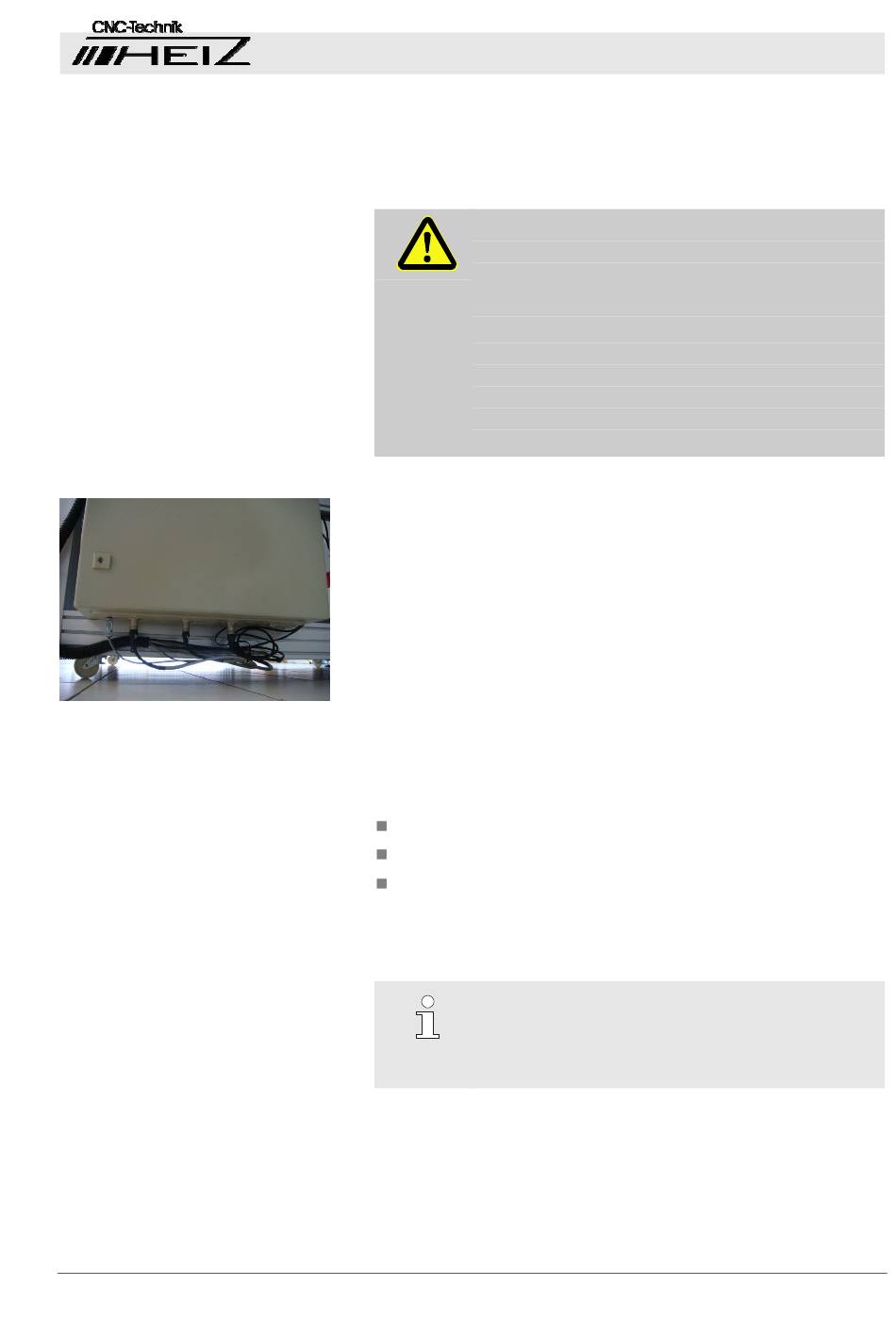

6.5.2 Anschluss der Schrittmotoren
Abb. 30
0
Pos: 6.27 /KN2006-SM/nL---------- Abschnittsende ---------- @ 8\mod_1141997892953_0.doc @ 75471
2008-09-23
3D-CNC- Fräs.- und Graviermaschine RaptorX-AL
Installation und Erstinbetriebnahme
VORSICHT!
Gefahr durch Stolpern oder Fall!
Offen liegende Leitungen auf dem Boden können
zum Stolpern oder Ausrutschen führen.
Deshalb:
– Auf dem Boden verlegte Leitungen und/oder
Kabel sind trittsicher zu überdecken. Nicht an
Ecken und scharfen Kanten vorbeiführen.
Scheuerstellen vermeiden. Leitungsverlauf
sichtbar kennzeichnen
Die Stecker der Schrittmotoren sowie die Buchsen des
Steuergerätes sind beschriftet.
Die Stecker mit der folgenden Zuordnung an das Steuergerät
anschließen:
Schrittmotor (X-Achse) an Anschluss (X)
Schrittmotor (X-Achse) an Anschluss (X)
Schrittmotor (X-Achse) an Anschluss (X)
Am Anschluss (ST) die Endabschalter, Referenzschalter und NOT-
AUS-Schalter anschließen.
HINWEIS!
Alle Kabelverbindungen mit einem
Schraubendreher festziehen ( falls dafür
vorgesehen ).
51
