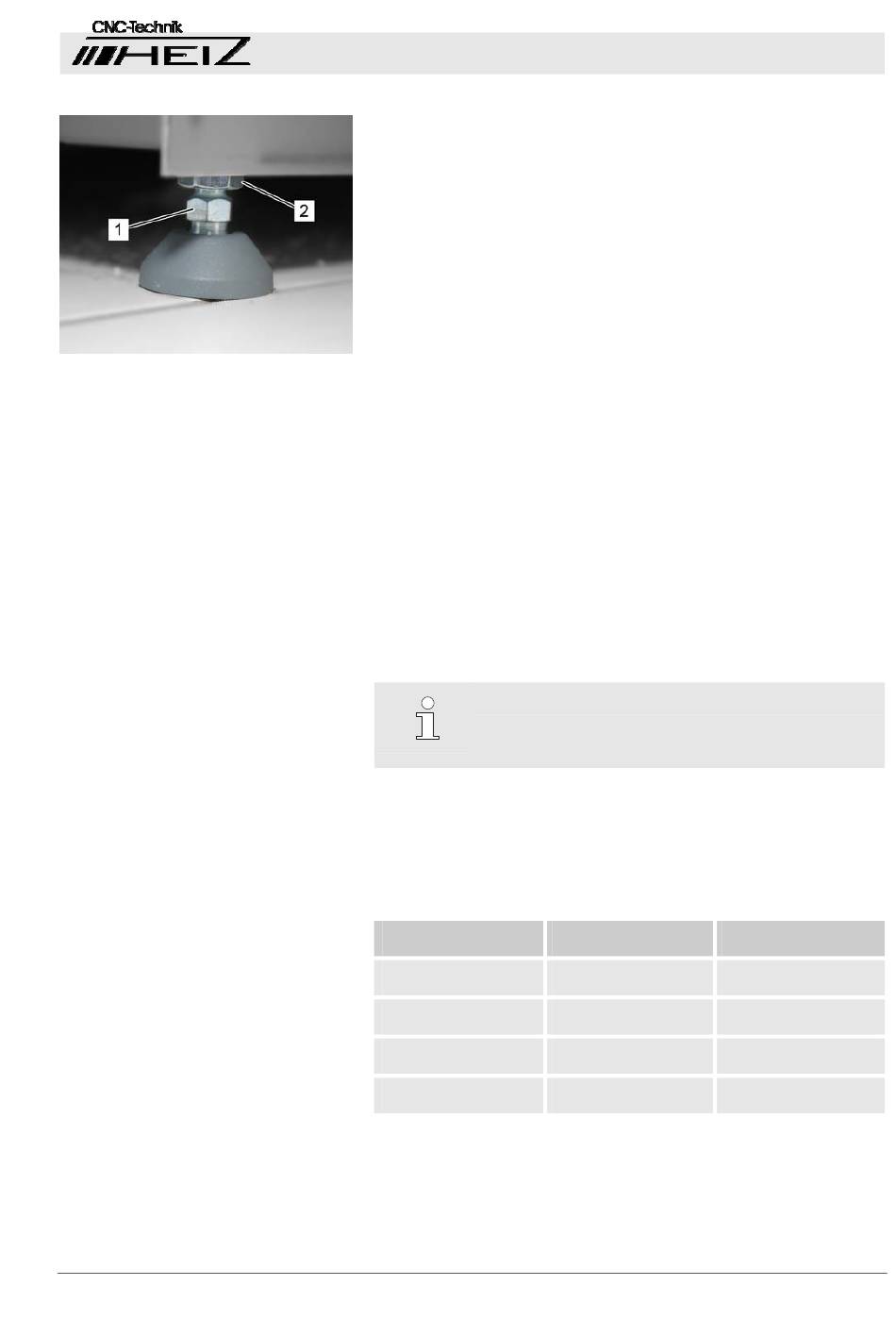

Abb. 27: verstellbarer Fuß
Pos: 6.21 /KN2006-Projekte/HEIZ/Installation & Inbetriebnahme/Arbeitsplatte @ 74\mod_1213737516291_1.doc @ 1216896
6.4 Arbeitsplatte anpassen
2008-09-23
3D-CNC- Fräs.- und Graviermaschine RaptorX-AL
Installation und Erstinbetriebnahme
CNC-Fräse waagerecht ausrichten
Im Lieferumfang ist eine Maschinenwasserwaage enthalten. Mit
dieser muss die CNC-Fräse auf ihre waagerechte Stellung
überprüft werden. Auflagepunkte für die Wasserwaage sind immer
im mittleren Bereich einer Achse zu wählen. Die Genauigkeit sollte
etwa 0,04mm pro Meter nicht überschreiten. Um die Ausrichtung
zu justieren, befinden sich an jeder Ecke verstellbare Füße, die
durch Erhöhen und Erniedrigen eine waagerechte Ausrichtung
ermöglichen.
1.
Kontermutter (Abb. 27/2) mit einem Maulschlüssel der
Schlüsselweite 19mm lösen.
2.
Verstellschraube (Abb. 27/1) mit einem Maulschlüssel der
Schlüsselweite 14mm:
–
im Uhrzeigersinn drehen, um die Tischecke abzulassen,
– gegen den Uhrzeigersinn drehen, um die Tischecke
heraufzusetzen.
3.
Mit der Maschinenwasserwaage die Ausrichtung überprüfen
und ggf. Schritt 2 wiederholen.
4.
Nach Fertigstellung der Ausrichtung Kontermutter (Abb. 27/2)
mit einem Maulschlüssel der Schlüsselweite 19mm
festziehen.
HINWEIS!
Nach dem Ausrichten müssen alle Achsen frei
beweglich sein!
Die Arbeitsplatte muss entsprechend der Aufspannfläche
dimensioniert sein ( optional ).
Arbeitsplatte für
1400S
1800S
2200S
2600S
* maximal mögliche Breite einer T-Nutenplatte mit Eizelplatten-
Breite von 160mm bzw. ( 80mm und 40mm (
Restflächenergänzungsstücke ).
Länge
mm
[
]
2000
2400
2800
3200
Breite [mm]
1240*
/ 1257
1440*
/ 1457
1640*
/ 1657
1840*
/ 1857
49
