3D-CNC- Fräs.- und Graviermaschine RaptorX-AL
Aufbau und Funktion
Pos: 4.2 /KN2006-SM/Aufbau und Funktion/001 1 Aufbau und Funktion_Titel @ 8\mod_1143713625726_1.doc @ 83161
4 Aufbau und Funktion
Pos: 4.3 /KN2006-SM/Aufbau und Funktion/002 1.1 Übersicht_Titel @ 9\mod_1144046023684_1.doc @ 84432
4.1 Übersicht
Pos: 4.4 /KN2006-Projekte/HEIZ/Aufbau und Funktion/002 1.1.0 Übersicht @ 74\mod_1213700291699_1.doc @ 1216008

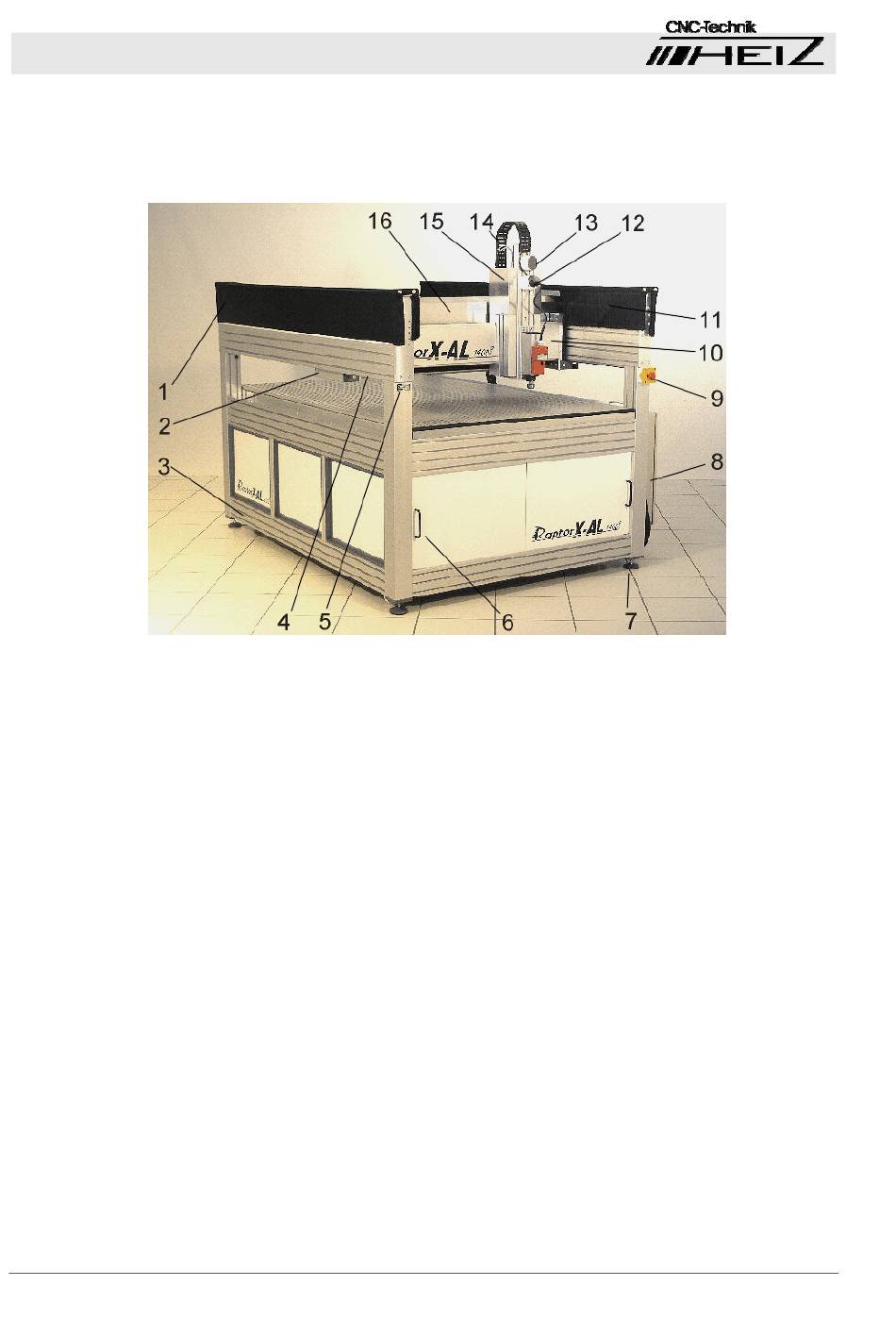

Abb. 8:
1 Schmutzabdeckung
1 Führungsschlitten X Achse
2 Rahmen
3 Untere Linearführung X Achse
4 Typenschild
5 Schiebetüren
Pos: 4.5 /KN2006-SM/nL.......... Seitenumbruch .......... @ 8\mod_1141998334703_0.doc @ 75489
28
6 Einstellbare Füsse
7 Steuerungsgehäuse
8 Notaus Schalter
9 Y Brücke
10 Kugelumlaufspindel X Achse
11 Relaisgesteuerte Steckdose / Spindel
13
Relaisgesteuerte Steckdose / Kühlung /
Absaugung
14 Energiekettenführung
15 Abdeckung Z Achs-Motor
16 Abdeckung X und Y Achsmotoren
2008-09-23
