3D-CNC- Fräs.- und Graviermaschine RaptorX-AL
Wartung
Pos: 8.22 /KN2006-SM/Wartung/007 1.1 Wartungsarbeiten_Titel @ 9\mod_1144437737575_1.doc @ 86900
8.3 Wartungsarbeiten
Pos: 8.23 /KN2006-Projekte/HEIZ/Wartung/007 1.1.0 Schmieren @ 75\mod_1214261796123_1.doc @ 1221571
8.3.1 Schmieren

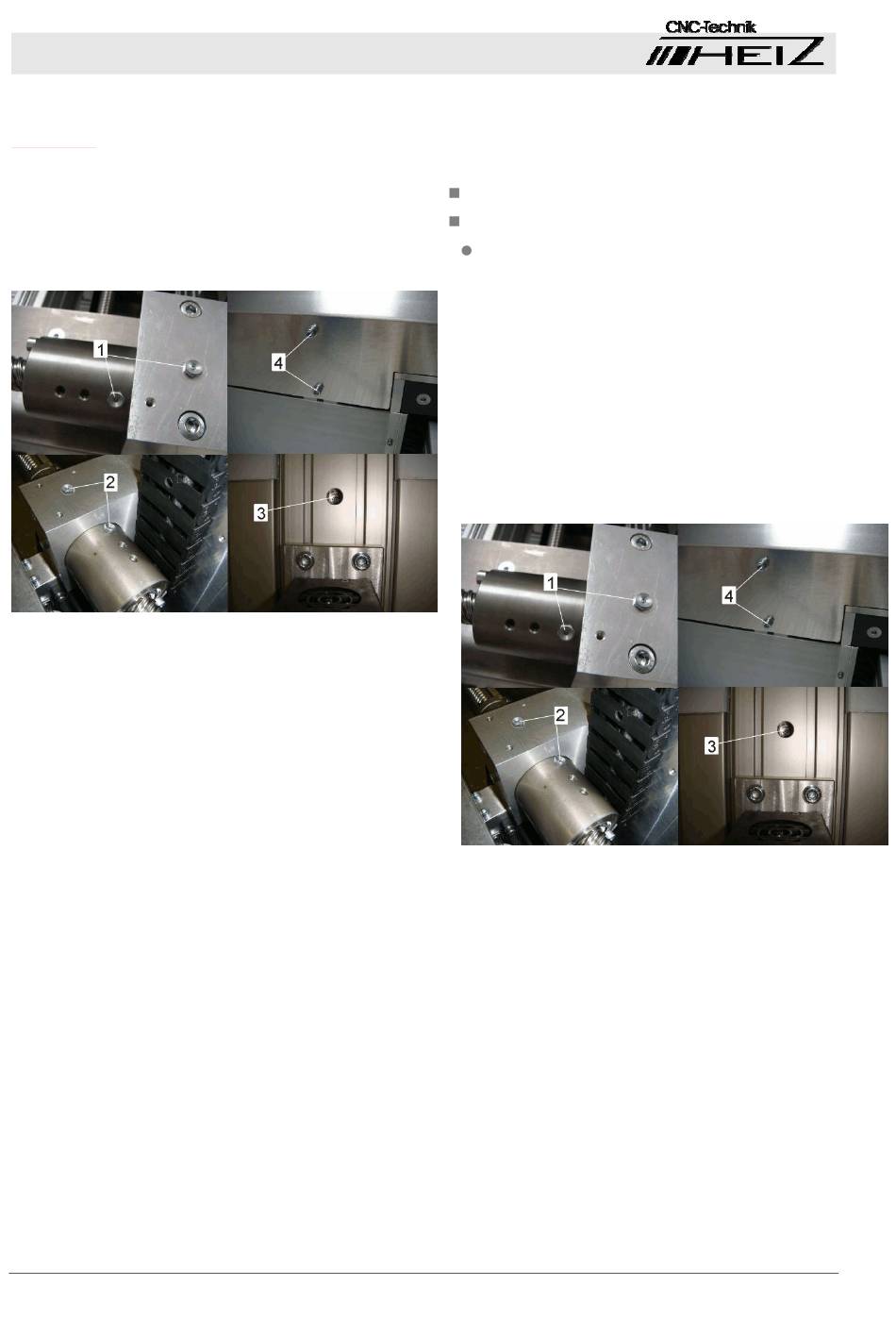

Abb. 35: Schmiernippel
66
Ausführung nur durch eine Fachkraft.
Benötigtes Sonderwerkzeug:
Fettpresse
Das Abdeckblech der Y-Brücke ist durch lösen und
herausdrehen der bis zu 8 Inbusschrauben (4) zu
entfernen, um die beschriebenen
Wartungsarbeiten durchzuführen.
1.
Schutzkappe vom Schmiernippel entfernen ( sofern
vorhanden ). Ansonsten Reinigung des
Schmiernippels.
2.
Siehe mit Pfeil markierte Positionen in
Abb. 35.
3.
Fettpresse ein bis zweimal betätigen. ( Nach
Bedarf. Die Spindeln müssen über einen fühlbaren
leichten Fettfilm in den Kugellaufbahnen verfügen
).
4.
Fettpresse entfernen und Schutzkappe auf den
Schmiernippel aufsetzen.
Abb.33:
(1) Schmiernippel der Kegelrollenlager und Gewindespindel
der beiden X Achsen ( Abb. zeigt nur eine Seite )
(2) Schmiernippel der Kegelrollenlager und Gewindespindel
der Y Achse
Fettpresse auf Schmiernippel setzen.
2008-09-23
