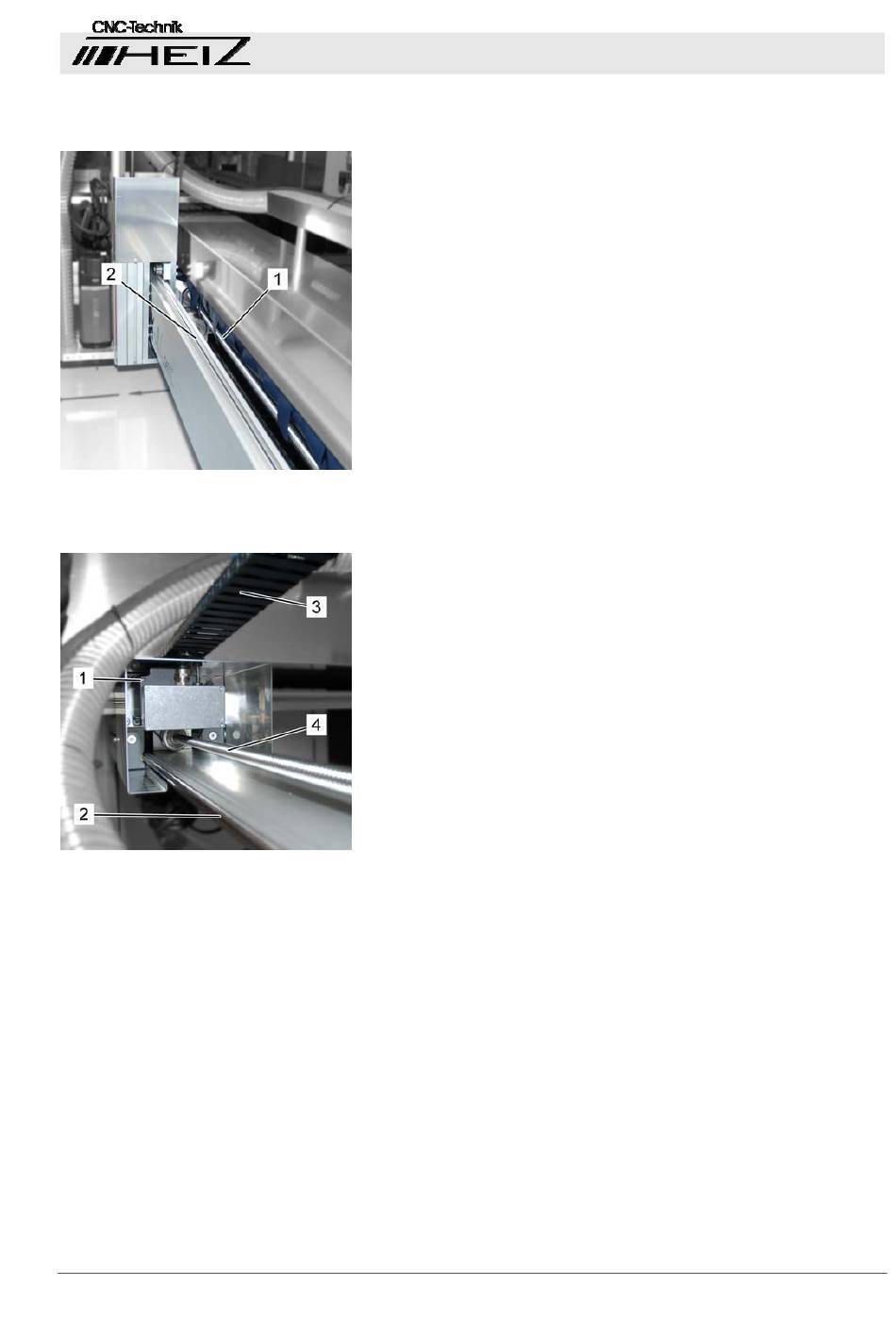

Abb. 11: Y-Schlitten
Abb. 12: Z-Schlitten
Pos: 4.11 /KN2006-SM/nL---------- Abschnittsende ---------- @ 8\mod_1141997892953_0.doc @ 75471
Pos: 4.12 /KN2006-Projekte/HEIZ/Aufbau und Funktion/003 1.1.1 Werkzeughalter @ 74\mod_1213698758498_1.doc @ 1215985
4.3.2 Werkzeughalter
2008-09-23
3D-CNC- Fräs.- und Graviermaschine RaptorX-AL
Y-Schlitten
1
Kugelumlaufspindel 25 mm
2
Linearführungsschiene 14 mm
Z-Schlitten
1
Antriebseinheit mit Schrittmotor
2
Linearführungsschiene 14 mm
3
Energieführungskette
4
Kugelumlaufspindel 16 mm
Aufbau und Funktion
