3D-CNC- Fräs.- und Graviermaschine RaptorX-AL
Installation und Erstinbetriebnahme

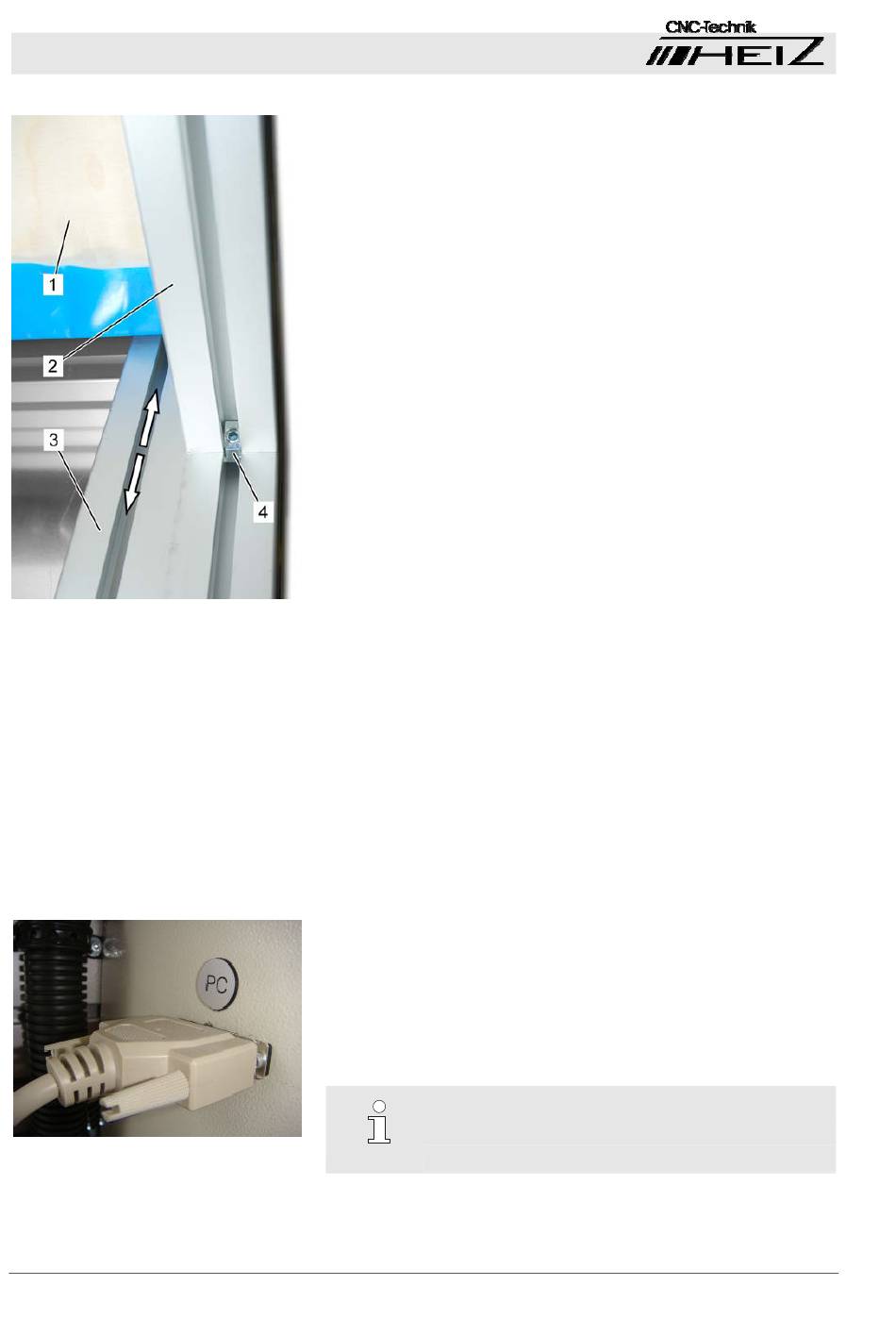

Abb. 28
Pos: 6.22 /KN2006-SM/Installation & Inbetriebnahme/005 1.1 Installation_Titel @ 9\mod_1144401700720_1.doc @ 86426
6.5 Installation
Pos: 6.23 /KN2006-SM/nL---------- Abschnittsende ---------- @ 8\mod_1141997892953_0.doc @ 75471
Pos: 6.24 /KN2006-Projekte/HEIZ/Installation & Inbetriebnahme/Anschluss Steuergerät an PC @ 74\mod_1213741396401_1.doc @ 1216940
6.5.1 Anschluss Steuergerät an PC
Abb. 29: Schnittstelle am Steuergerät
50
Die nach unten offene Rahmenkonstruktion ermöglicht, die
Arbeitstischauflage in der Höhe zu verstellen, um die
Durchfahrtshöhe von 150 mm auf 500 mm zu vergrößern.
Die Arbeitsplatte wird lose auf die Brückenträger der
Rahmenkonstruktion aufgelegt. Die Brückenträger sind variabel
einstellbar.
1.
Arbeitsplatte (Abb. 28/1) von den Brückenträgern (Abb. 28/2)
entfernen.
2.
Schrauben (Abb. 28/4) mit einem Inbusschlüssel auf beiden
Seiten des Brückenträgers (Abb. 28/2) lösen.
3.
Brückenträger (Abb. 28/2) auf neue Höhe in Richtung der
Pfeile in Abb. 28 entlang der Seitenrahmen (Abb. 28/3)
verschieben.
4.
Schrauben (Abb. 28/4) mit einem Inbusschlüssel auf beiden
Seiten des Brückenträgers (Abb. 28/2) festziehen.
5.
Alle vier Brückenträger auf gleiche Höhe wie in den Schritten
2 bis 4 beschrieben einstellen.
6.
Arbeitsplatte (Abb. 28/1) auf die Brückenträger (Abb. 28/2)
legen.
7.
Mit einer Maschinenwasserwaage die waagerechte
Ausrichtung in X- und Y-Richtung überprüfen, ggf. die
Brückenträger nachjustieren.
Das Steuergerät wird über die parallele Schnittstelle angesteuert.
Dazu muss ein serielles Kabel mit dem einen Ende an die DSUB
25 Schnittstelle des Steuergerätes (Abb. 29) und am anderen
Ende mit der parallelen Schnittstelle des PCs ( oder mit
entsprechenden USB-Kontrollern ( Software HEIZ CADcam ),
verbunden werden.
HINWEIS!
Alle Kabelverbindungen mit einem
Schraubendreher festziehen.
2008-09-23
