4.5 Anschlüsse
Pos: 4.19 /KN2006-Projekte/HEIZ/Aufbau und Funktion/005 1.1.0 Anschlüsse @ 74\mod_1213721733296_1.doc @ 1216610

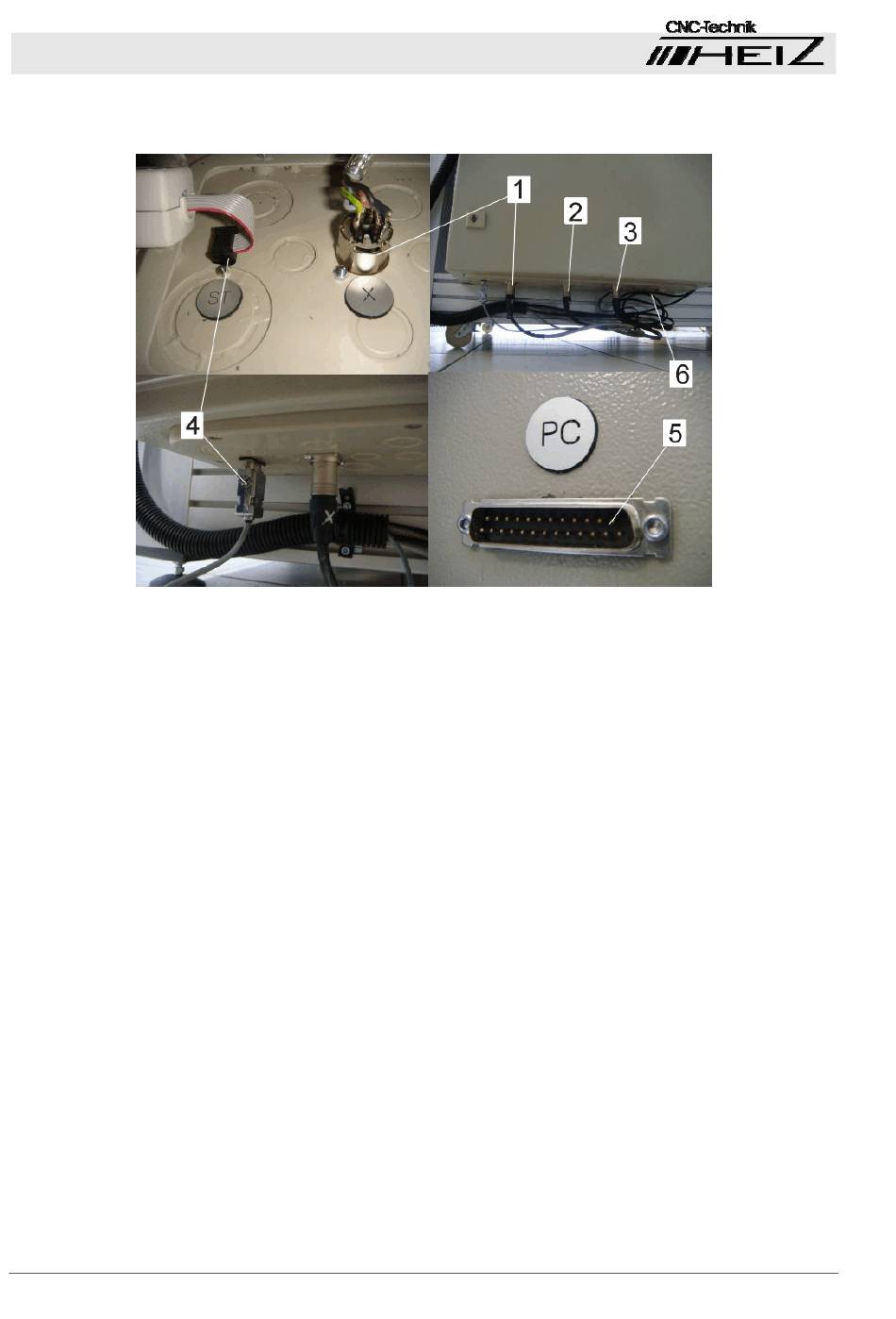

Abb. 17
1 Ansteuerung des X-Schlittenmotors
2 Ansteuerung des Y-Schlittenmotors
3 Ansteuerung des Z-Schlittenmotors
Pos: 4.20 /KN2006-SM/nL.......... Seitenumbruch .......... @ 8\mod_1141998334703_0.doc @ 75489
34
4 ST / End- und Referenzschalter
5 Parallel-Schnittstelle für den Anschluss USB-
Controller oder direkt an PC
6 Anschluss C oder A Achse für z.B.
Tangentialmesser, Drehtisch etc, optional.
