4.4.1 Steuergerät

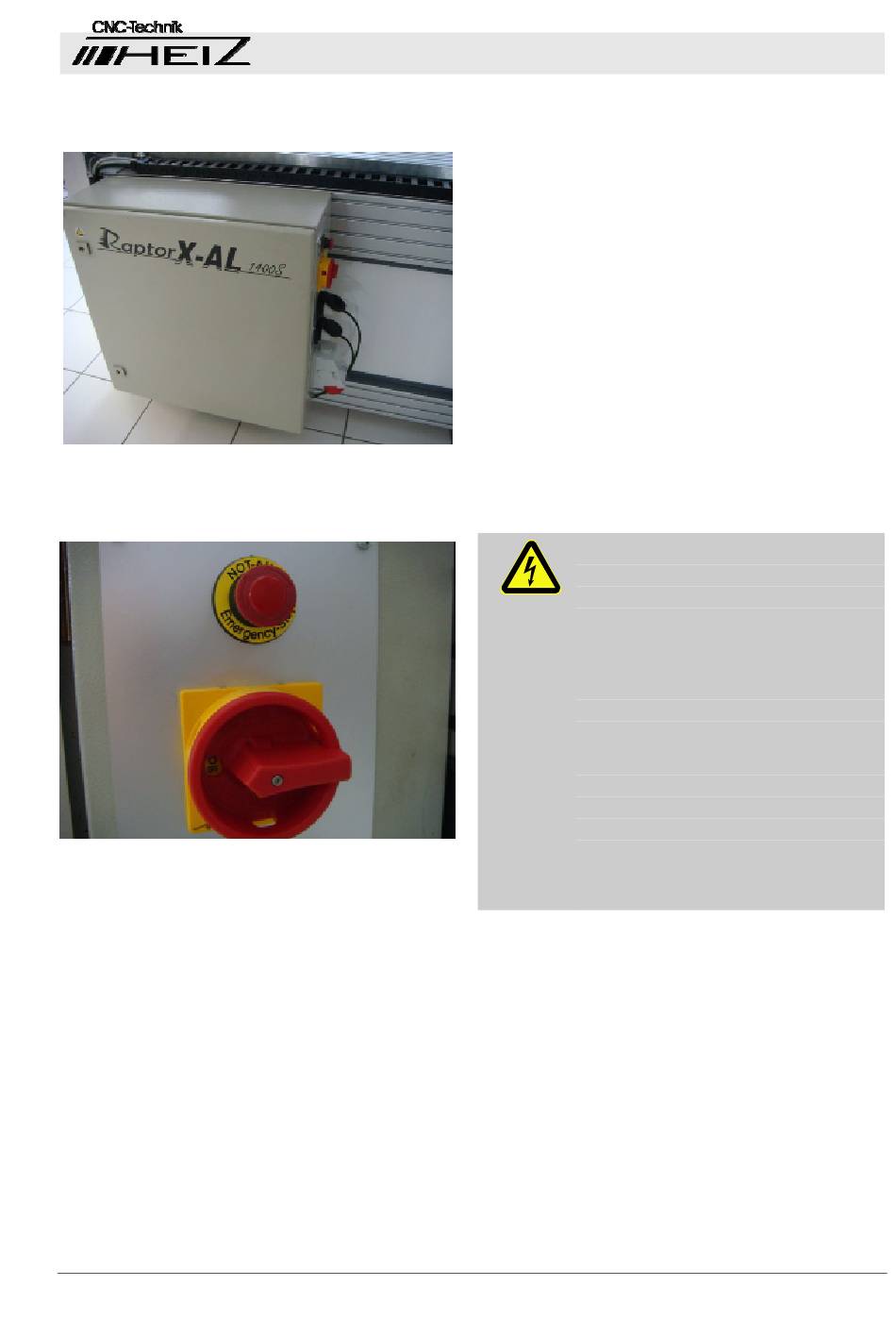

Abb. 15: Steuergerät
Abb. 16: Hauptschalter ( unten )
Pos: 4.17 /KN2006-SM/nL.......... Seitenumbruch .......... @ 8\mod_1141998334703_0.doc @ 75489
2008-09-23
3D-CNC- Fräs.- und Graviermaschine RaptorX-AL
Aufbau und Funktion
Das Steuergerät (Abb. 15) ist sowohl über den
Parallelport ( RS232-Schnittstelle bei
Verwendung WIN PCNC Profi ) als auch über die
USB-Schnittstelle ( Software HEIZ CADcam ) durch
einen PC ansteuerbar. Dafür ist die WIN PCNC
Economy ( Parallelport ) Software nötig, welche im
Lieferumfang enthalten ist. Über das Steuergerät
werden die Schrittmotoren der einzelnen Achsen
angesteuert.
Das Steuergerät ist mit dem Hauptschalter (Abb. 16)
ausgestattet. Damit wird die gesamte Maschine ein-
und ausgeschaltet.
Das Gehäuse kann durch Aufsperren der beiden
Schrankschlösser geöffnet werden.
GEFAHR!
Lebensgefahr durch elektrischen
Strom!
Das Steuergerät ist nicht durch
Sicherungseinrichtungen geschützt.
Wenn die Energieversorgung nicht
ausgeschaltet ist besteht bei
Berührung spannungsführender Teile
unmittelbare Lebensgefahr.
Deshalb:
– Immer zuerst die Energieversor-
gung abschalten und gegen
Wiedereinschalten sichern, bevor
Arbeiten im Inneren des
Steuergeräts vorgenommen
werden.
