Handbuch XU1-DC
SEG Electronics GmbH
4.2
Einstellen der Auslösewerte
Die Geräte der PROFESSIONAL LINE verfügen über eine einzigartige prozentgenaue
Einstellmöglichkeit. Dazu werden zwei Potentiometer verwendet. Ein Grobeinstellpotentiometer
lässt sich wertdiskret wie ein Stufenschalter einstellen und gibt somit den Auslösewert in 10 % -
Stufen vor. Ein zweites Potentiometer für die Feineinstellung (0 - 10 %) ist wertkontinuierlich
einstell-bar. Durch Addition der Werte ergibt sich ein sehr präzise einstellbarer Auslösewert.
Unterspannungsauslösestufe
Die Unterspannungsauslösestufe kann mit Hilfe der auf dem folgenden Bild dargestellten
Potentiometer im Bereich von 50 - 110 % Un eingestellt werden.
Beispiel:
Es soll ein Auslösewert U< (bzw. U1< oder U2< beim XU1-DC-3) von 86 % Un eingestellt werden.
Der Ein-stellwert des rechten Potentiometers wird dabei einfach zum Wert des
Grobeinstellpotentiometers addiert.
(Der Pfeil des Grobeinstellpotentiometers muss sich immer in der Mitte des markierten Balkens
befinden, sonst kein definierter Einstellwert)

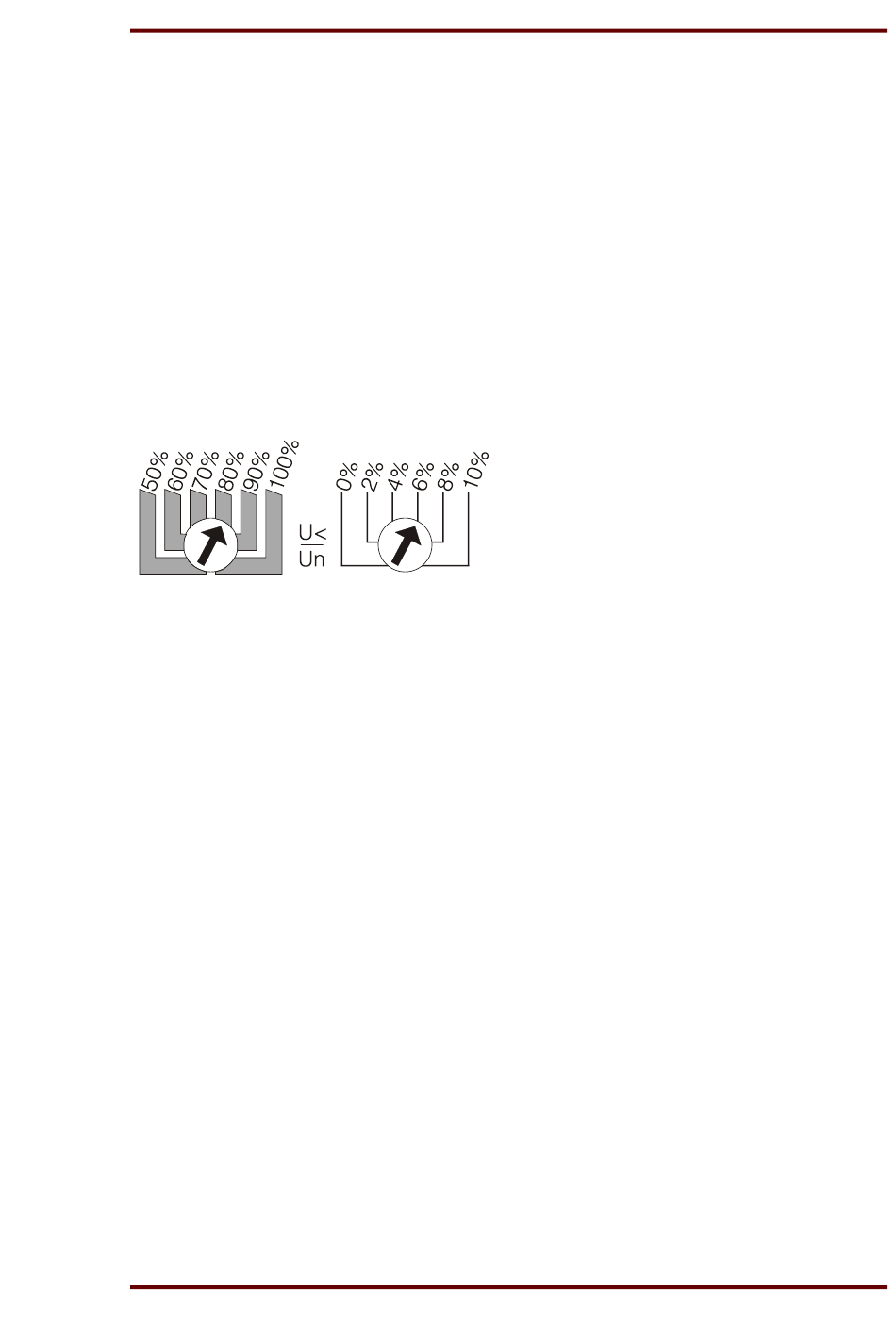

Abbildung 4.7: Einstellbeispiel
Überspannungsauslösestufe
(nur XU1-DC-1 und XU1-DC-2)
Die Überspannungsauslösestufe ist im Bereich von 90 - 150 % Un einstellbar. Die Einstellung
erfolgt analog zur Unterspannungseinstellung.
Auslösezeiten
Die Auslösezeiten für die Über-/Unterspannungsauslösung sind im Bereich von 0 - 100 s bzw.
beim XU1-DC-3 von 0 - 10 s stufenlos einstellbar.
DOK-TD-XU1DC, Rev. A
13
