Handbuch XI1-I
SEG Electronics GmbH
4.2
Einstellen der Auslösewerte
Die Geräte der PROFESSIONAL LINE verfügen über ei-ne einzigartige prozentgenaue
Einstellmöglichkeit. Dazu werden jeweils zwei Potentiometer verwendet. Ein
Grobeinstellpotentiometer lässt sich wertdiskret wie ein Stufenschalter einstellen und gibt somit
den Auslösewert in 0,25 bzw. 2,5 x In - Stufen vor. Ein zweites Potentiometer für die
Feineinstellung ist wertkontinuierlich einstellbar. Durch Addition der Werte ergibt sich ein sehr
präzise einstellbarer Auslösewert.
Einstellen der Überstromstufe

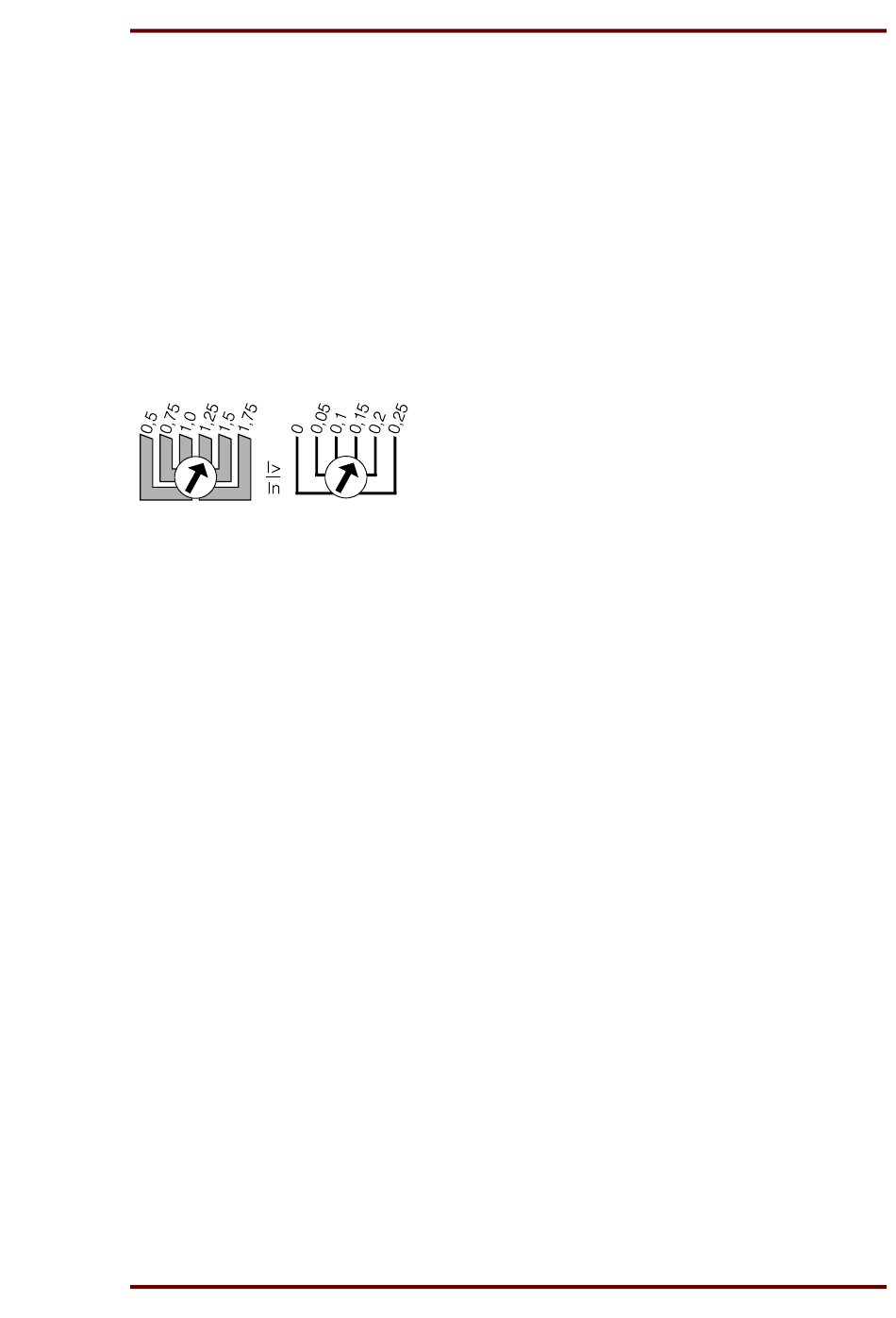

Die Überstromstufe I> kann mit Hilfe der auf dem folgenden Bild dargestellten Potentiometer im
Bereich von 0,5 - 2 x In eingestellt werden.
Beispiel:
Es soll ein Auslösewert I> von 1,4 x In eingestellt werden. Der Einstellwert des rechten
Potentiometers wird dabei einfach zum Wert des Grobeinstellpotentiometers addiert.
Abbildung 4.4: Einstellbeispiel
Auslöseverzögerung für die Überstromauslösung
Die Auslösezeit für die Überstromauslösung ist für den unabhängigen Schutz (DEFT) im Bereich
von 0 - 100 s einstellbar. Beim abhängigen Schutz (NINV, VINV oder EINV) ist ein Zeitfaktor von
0 - 2 einstellbar.
Kurzschlussschnellauslösung
Die Kurzschlussschnellauslösung ist im Bereich von
1 - 15 x In einstellbar. Die Einstellung erfolgt analog zum Einstellen der Überstromstufe.
Auslöseverzögerung für die Kurzschlussschnellauslösung
Die Auslösezeit für die Kurzschlussschnellauslösung ist im Bereich von 0 - 2,5 s stufenlos
einstellbar.
DOK-TD-XI1-I Rev. B
9
