SEG Electronics GmbH
Handbuch XU1-DC

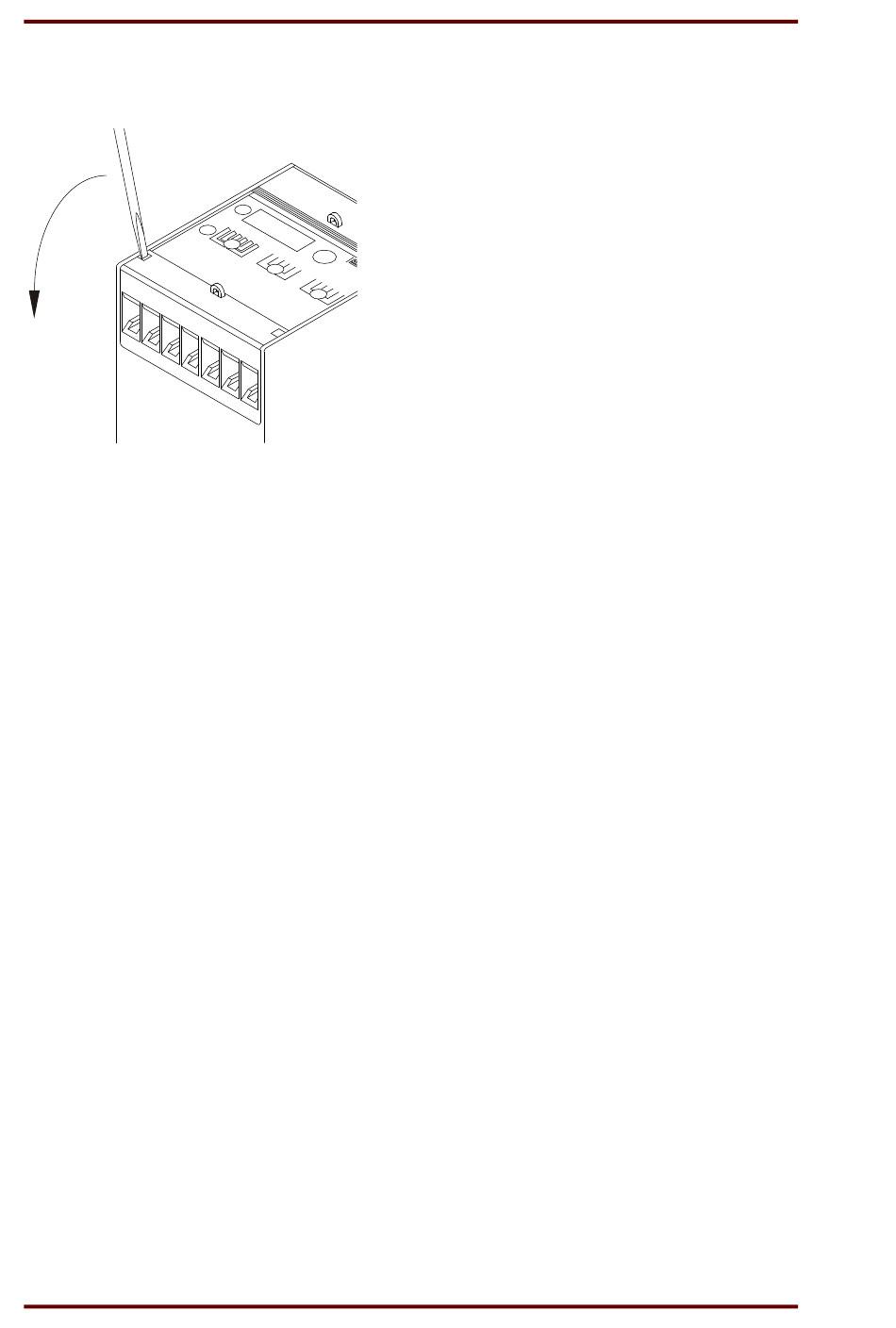

Zur Einstellung des Gerätes bitte die Klarsichtabdeckung des Gerätes wie dargestellt öffnen. Keine
Gewalt anwenden! Die Klarsichtabdeckung bietet zwei Fächer zum Einschieben von
Bezeichnungsschildern.
Abbildung 4.3: Öffnen des Gehäusedeckels
LEDs
Die LED "ON" dient zur Anzeige der Betriebsbereitschaft (bei anliegender
Hilfsversorgungsspannung Uv). Die LEDs U> und U< (U1< und U2< beim XU1-DC-3) signalisieren
eine Anregung (Blinken) bzw. Auslösung (Dauerlicht) der entsprechenden Funktionen.
Test-Taster
Dieser Taster dient zur Test-Auslösung des Gerätes. Nach einer 5 s langen Betätigung des Tasters
findet eine Überprüfung der Hardware statt, wobei beide Ausgangsrelais in den Auslösezustand
gehen und die Auslöse-LEDs aufleuchten.
10
DOK-TD-XU1DC, Rev. A
