Handbuch XU1-DC
SEG Electronics GmbH
5. Gehäuse und technische Daten
5.1
Gehäuse
Das XU1-DC ist, wie alle Geräte der PROFESSIONAL LINE, für die Schnappschienenbefestigung
auf Hutschiene nach DIN EN 50022 vorgesehen.
Die Frontplatte des Gerätes wird durch eine plombierbare Klarsichtabdeckung geschützt (IP40).

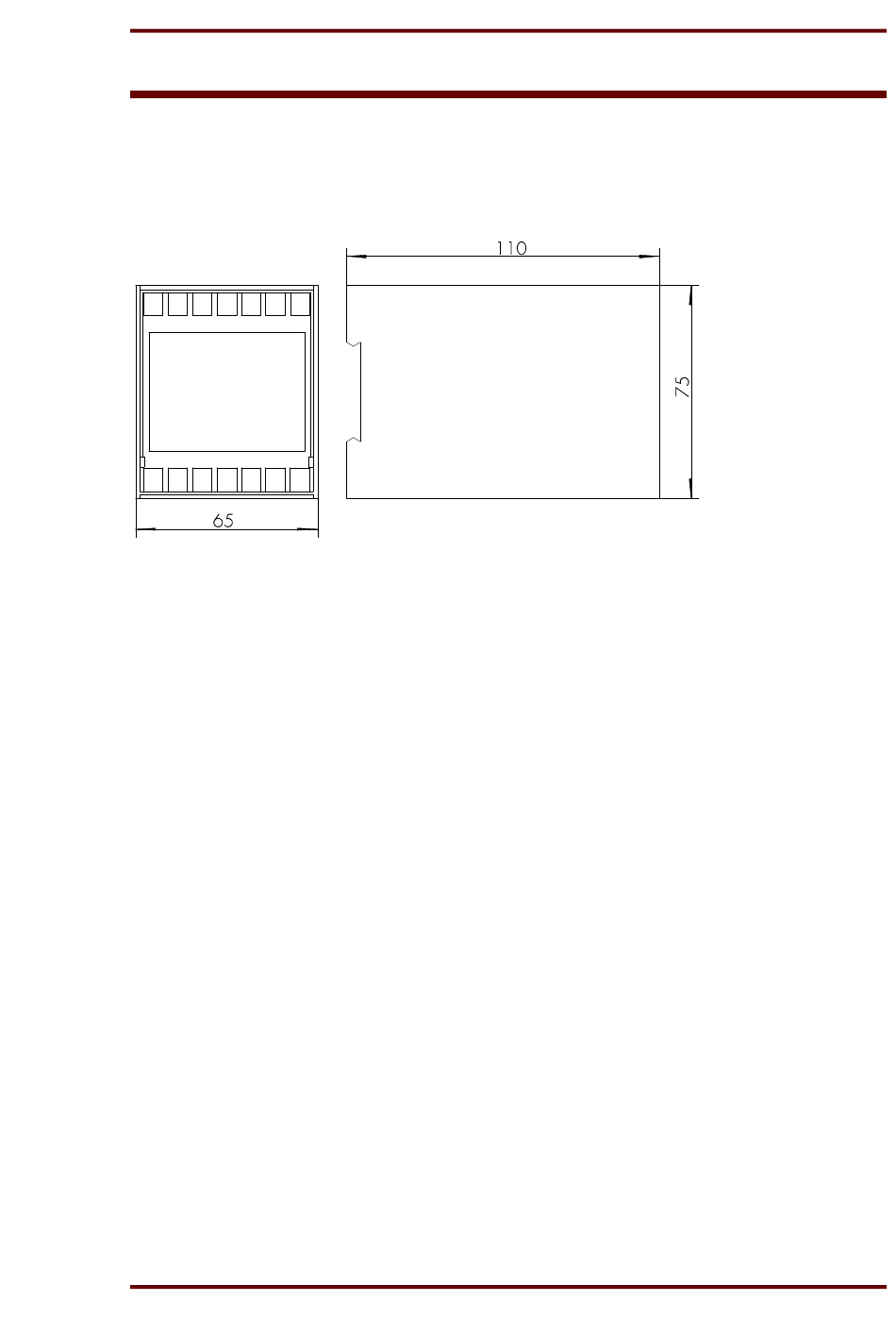

Abbildung 5.1: Maßbild
Anschlussklemmen
2
Die Anschlussklemmen des Gerätes ermöglichen den Anschluss bis max. 2 x 2,5 mm
Leiterquerschnitt. Dazu ist die Klarsichtabdeckung des Gerätes abzunehmen (Siehe Kapitel 4).
DOK-TD-XU1DC, Rev. A
