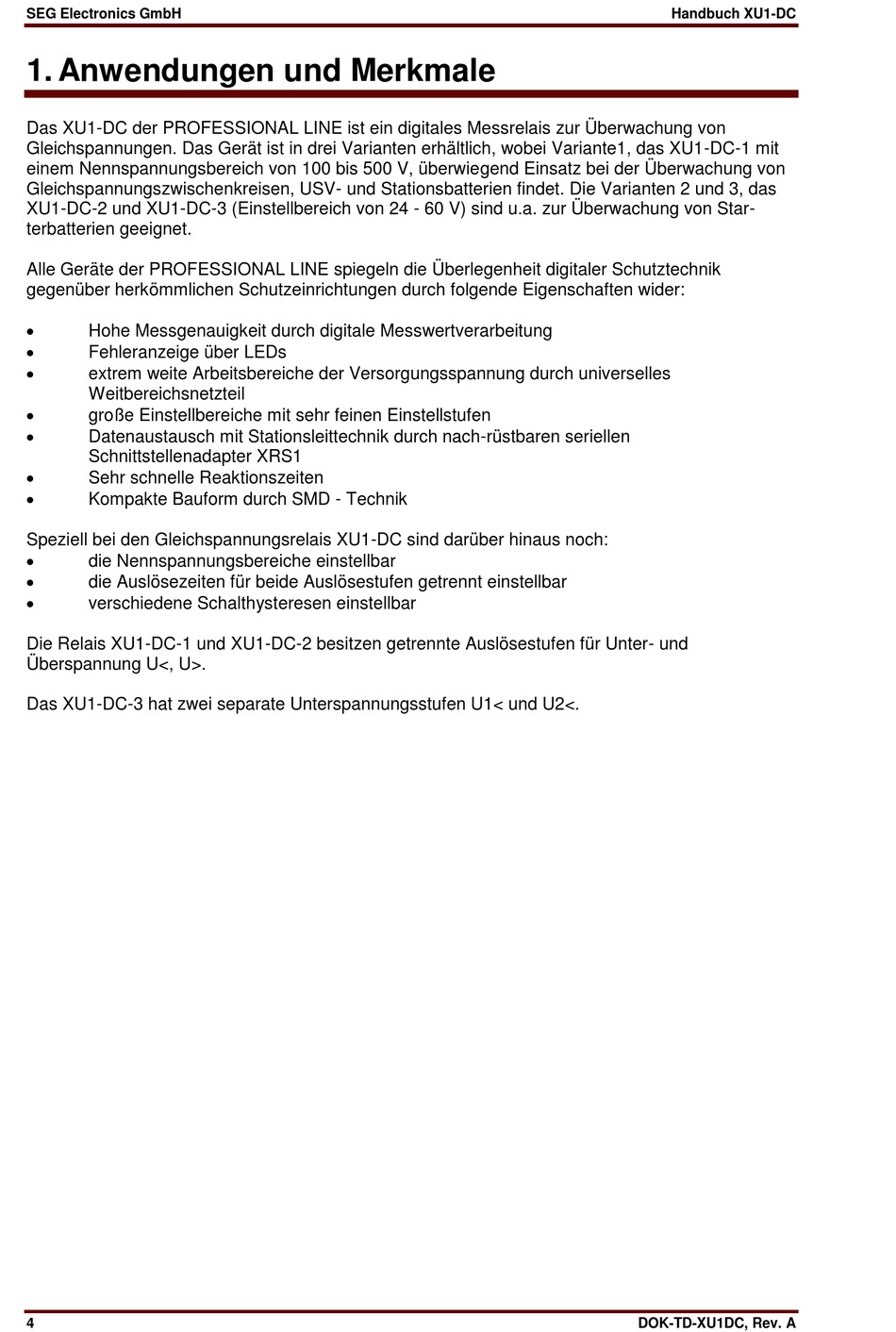

1. Anwendungen und Merkmale

Das XU1-DC der PROFESSIONAL LINE ist ein digitales Messrelais zur Überwachung von
Gleichspannungen. Das Gerät ist in drei Varianten erhältlich, wobei Variante1, das XU1-DC-1 mit
einem Nennspannungsbereich von 100 bis 500 V, überwiegend Einsatz bei der Überwachung von
Gleichspannungszwischenkreisen, USV- und Stationsbatterien findet. Die Varianten 2 und 3, das
XU1-DC-2 und XU1-DC-3 (Einstellbereich von 24 - 60 V) sind u.a. zur Überwachung von Star-
terbatterien geeignet.
Alle Geräte der PROFESSIONAL LINE spiegeln die Überlegenheit digitaler Schutztechnik
gegenüber herkömmlichen Schutzeinrichtungen durch folgende Eigenschaften wider:

Hohe Messgenauigkeit durch digitale Messwertverarbeitung

Fehleranzeige über LEDs

extrem weite Arbeitsbereiche der Versorgungsspannung durch universelles
Weitbereichsnetzteil

große Einstellbereiche mit sehr feinen Einstellstufen

Datenaustausch mit Stationsleittechnik durch nach-rüstbaren seriellen
Schnittstellenadapter XRS1

Sehr schnelle Reaktionszeiten

Kompakte Bauform durch SMD - Technik
Speziell bei den Gleichspannungsrelais XU1-DC sind darüber hinaus noch:

die Nennspannungsbereiche einstellbar

die Auslösezeiten für beide Auslösestufen getrennt einstellbar

verschiedene Schalthysteresen einstellbar
Die Relais XU1-DC-1 und XU1-DC-2 besitzen getrennte Auslösestufen für Unter- und
Überspannung U<, U>.
Das XU1-DC-3 hat zwei separate Unterspannungsstufen U1< und U2<.
