Kaba c-lever Installationsanleitung Seite 7

Installationsanleitung für Kurzschildvariante
1
14
Kaba c-lever

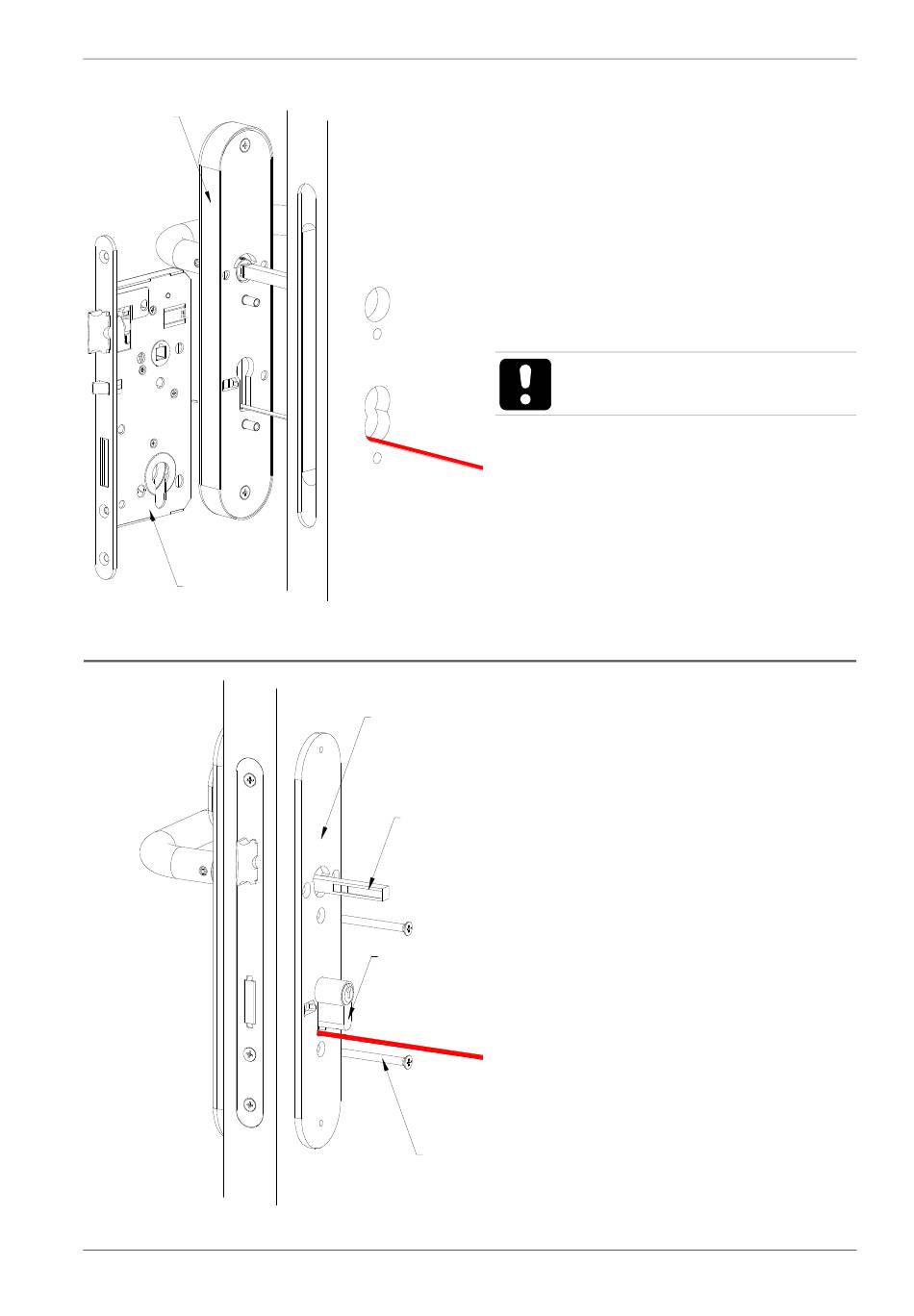

Türschloss (14) vorsichtig in die
Schlosstasche schieben. Danach das
Außen-schild (1) auf die Außenseite
der Tür aufsetzen. Anschließend das
Schloss festschrauben und den
Schließzylinder vorsichtig in das
Schloss einschieben und mit der
Stulpschraube gegen Verrutschen
sichern (noch nicht festschrauben).
Von der Türinnenseite die Unterlags-
platte für Innenschild (20) über Drück-
20
erdorn (5) und Schließzylinder (16)
schieben. Dabei das Antennenkabel
(15) durch die Aussparung unterhalb
5
der Schließzylinders führen (siehe
Abbildung).
Anschließend die Unterlagsplatte für
Innenschild (20) mit den beiden M5
Befestigungsschrauben (7) mit dem
16
Außenschild (1) festschrauben.
Anzugsdrehmoment: 2,5 ±0,5 Nm
7
k2evo709xy-2012-05
ACHTUNG: Antennenkabel
(15) nicht knicken!
7
DE
