Kaba c-lever Installationsanleitung Seite 3

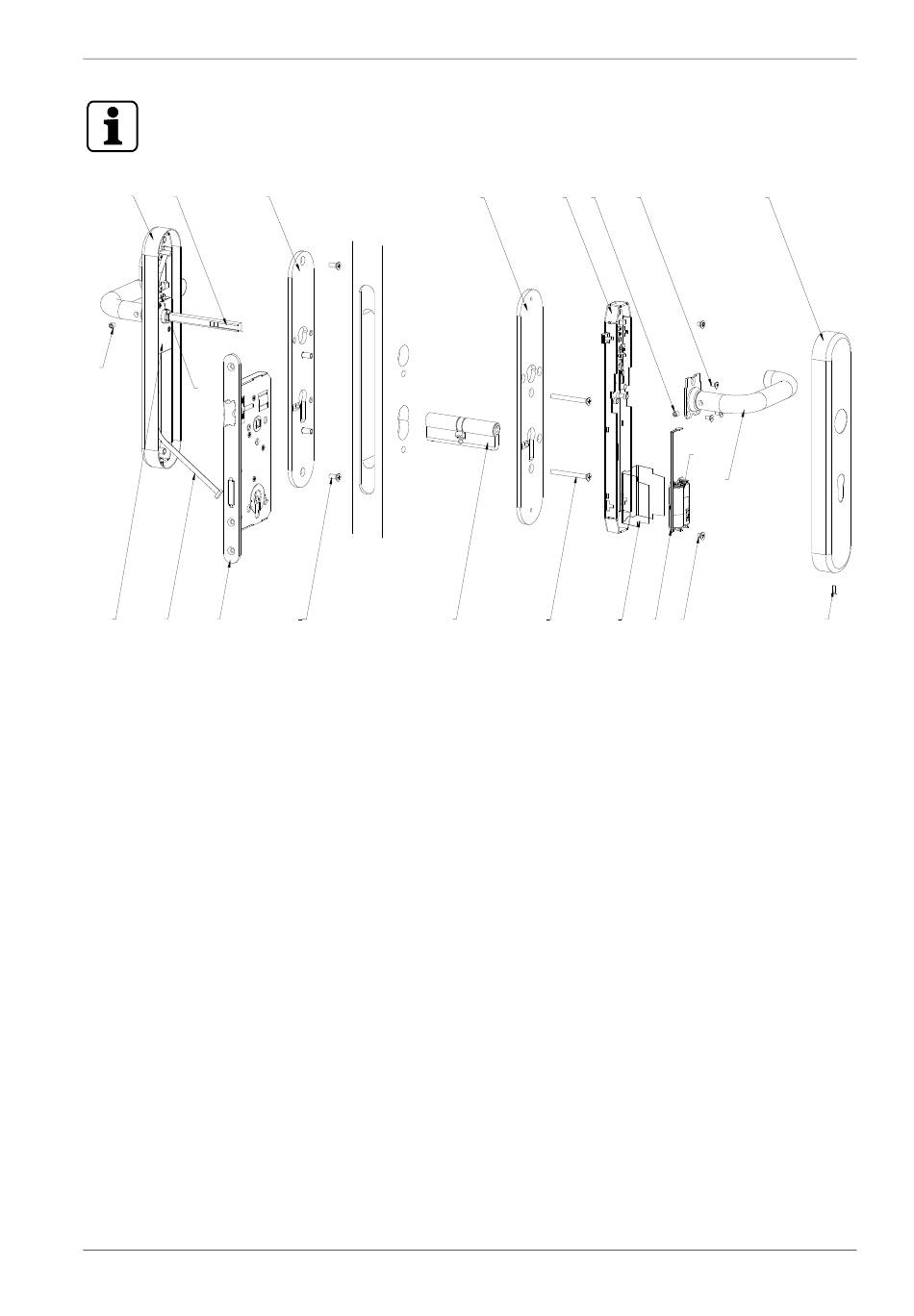

Installationsanleitung für Kurzschildvariante
HINWEIS:
schildausführung dargestellt!
1
5 18
11
17
14
3 15
1 Außenschild mit Antenne
2 Innenschild
3 Kupplungseinheit
4 Innendrücker
5 Drückerdorn
6 Innenbeschlag mit E-Modul
7 Befestigungsschrauben M5 x 50mm (2 Stück)
8 Batterieschutzfolie
9 Batterieprint
10 Batterien Type AA Lithium (2 Stück)
11 M6 Befestigungsschraube für Drücker (außen)
12 M6 Befestigungsschraube für Drücker (innen)
13 M3 Befestigungsschraube für Innenschild
14 Schloss (nicht enthalten)
15 Antennenkabel
16 Schließzylinder (nicht enthalten)
17 Richtungsgeber
18 Unterlagsplatte für Außenschild
19 Befestigungsschrauben M5 x 12mm für Unterlagsplatte außen (2 Stück)
20 Unterlagsplatte für Innenschild
21 Befestigungsschrauben M5 x 6mm für Unterlagsplatte innen (2 Stück)
22 Senkkopfschrauben M4 x 6mm (3 Stück)
Kaba c-lever
Alle Abbildungen in dieser Anleitung sind in Breit-
19 16
k2evo709xy-2012-05
12 22
20 6
7
8
2
10
4
21
9 13
3
DE
