Kaba c-lever Installationsanleitung Seite 11

Installationsanleitung für Kurzschildvariante
Kaba c-lever
CLICK
12
2
13
k2evo709xy-2012-05

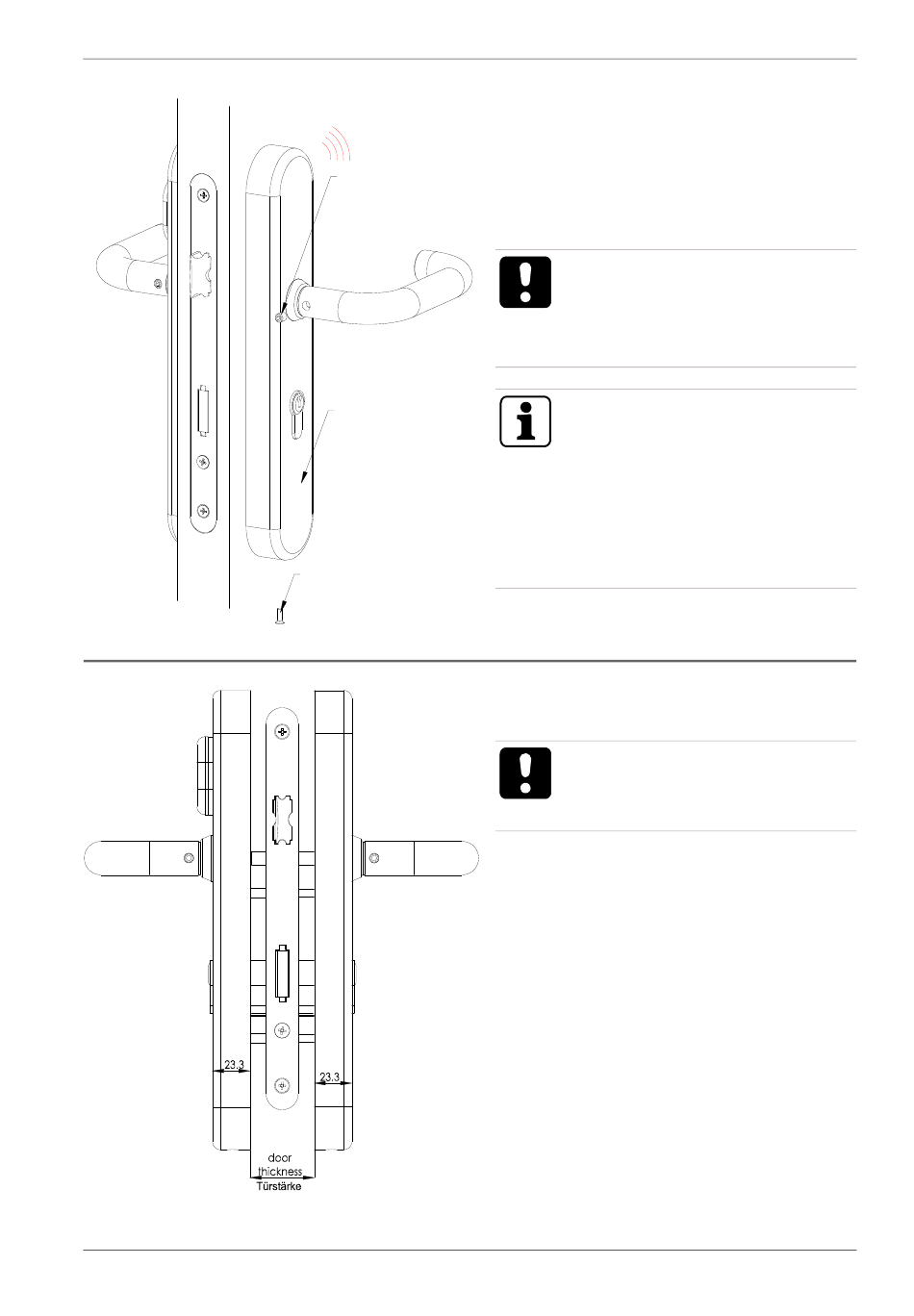

Innenschild (2) aufstecken und von
unten mit M3 Senkkopfschraube (13)
befestigen.
Anschließend M6 Stiftschraube (12) in
den Drücker einschrauben.
ACHTUNG: Beim Aufstecken
des Innenschildes (2) darauf
achten, dass keine Kabel einge-
klemmt werden!
HINWEIS: Für den Batterie-
tausch die M3 Senkkopf-
schraube (13) lösen, Schrau-
bendreher in Schraubensen-
kung am Innenschild einführen
und Innenschild (2) abzuzie-
hen!
Schließzylinder (16) mit
Stulpschraube festziehen.
ACHTUNG: Zylinderüberstand
innen aund außen mindestens
23,3mm!
