Kaba c-lever Installationsanleitung Seite 10
Kurzschildvariante
Vorschau ausblenden
Andere Handbücher für c-lever:
- Kurzanleitung (34 Seiten) ,
- Installationsanleitung (28 Seiten) ,
- Kurzanleitung (30 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
10
DE
Installationsanleitung für Kurzschildvariante

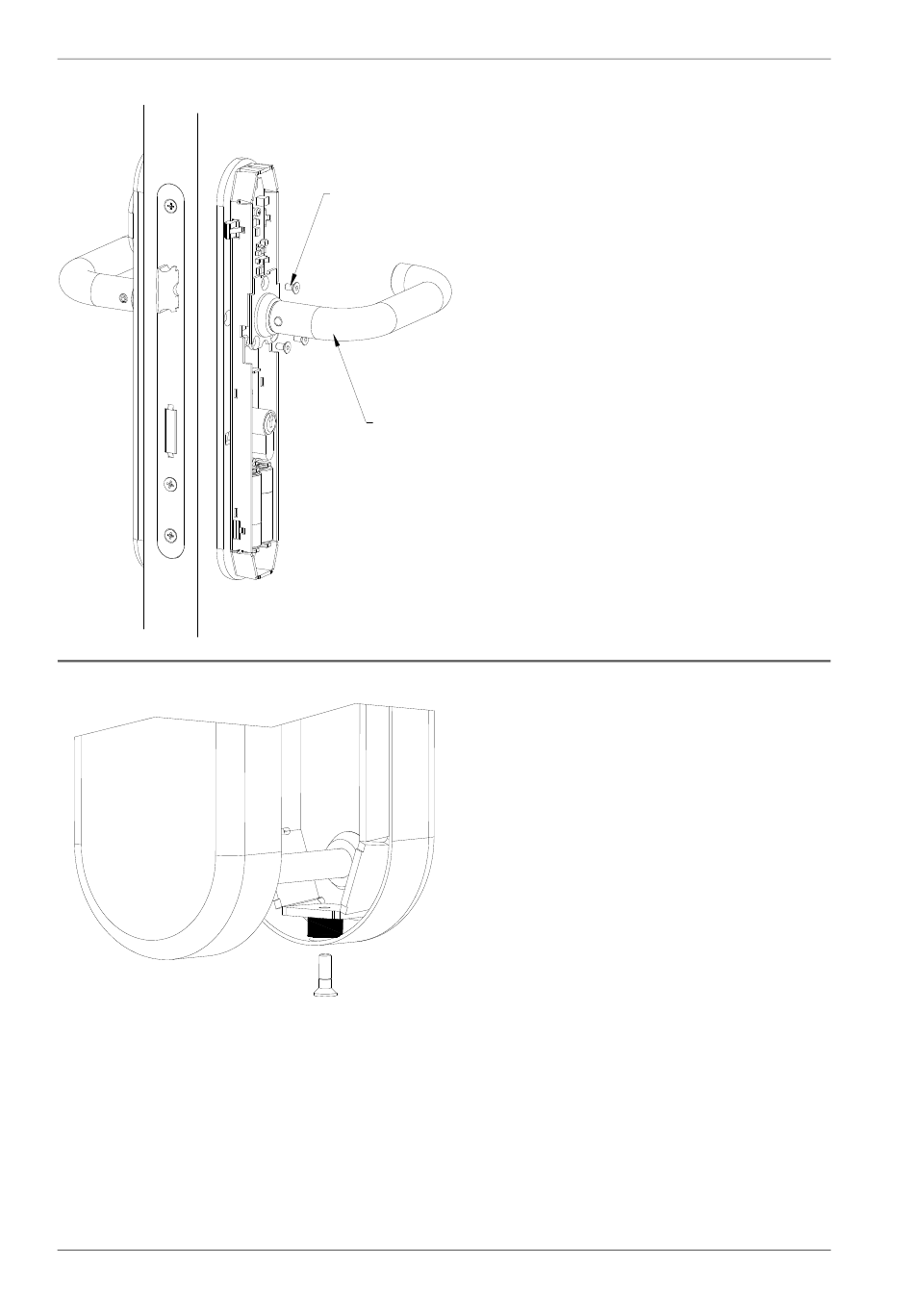

Innendrücker (4) auf den Drückerdorn
(5) stecken und mit den drei M4 Senk-
kopfschrauben (22) befestigen.
22
4
Bei der c-lever Variante mit Breitschild
(55mm), wird zur besseren Abstüt-
zung des Innenschildes (2), zwischen
dem Innenbeschlag (6) und dem
Innenschild (2) eine Distanzscheibe
beigelegt.
k2evo709xy-2012-05
Kaba c-lever
