Kaba c-lever Installationsanleitung Seite 4

45°
45°
4
DE
45°
45°
17
k2evo709xy-2012-05

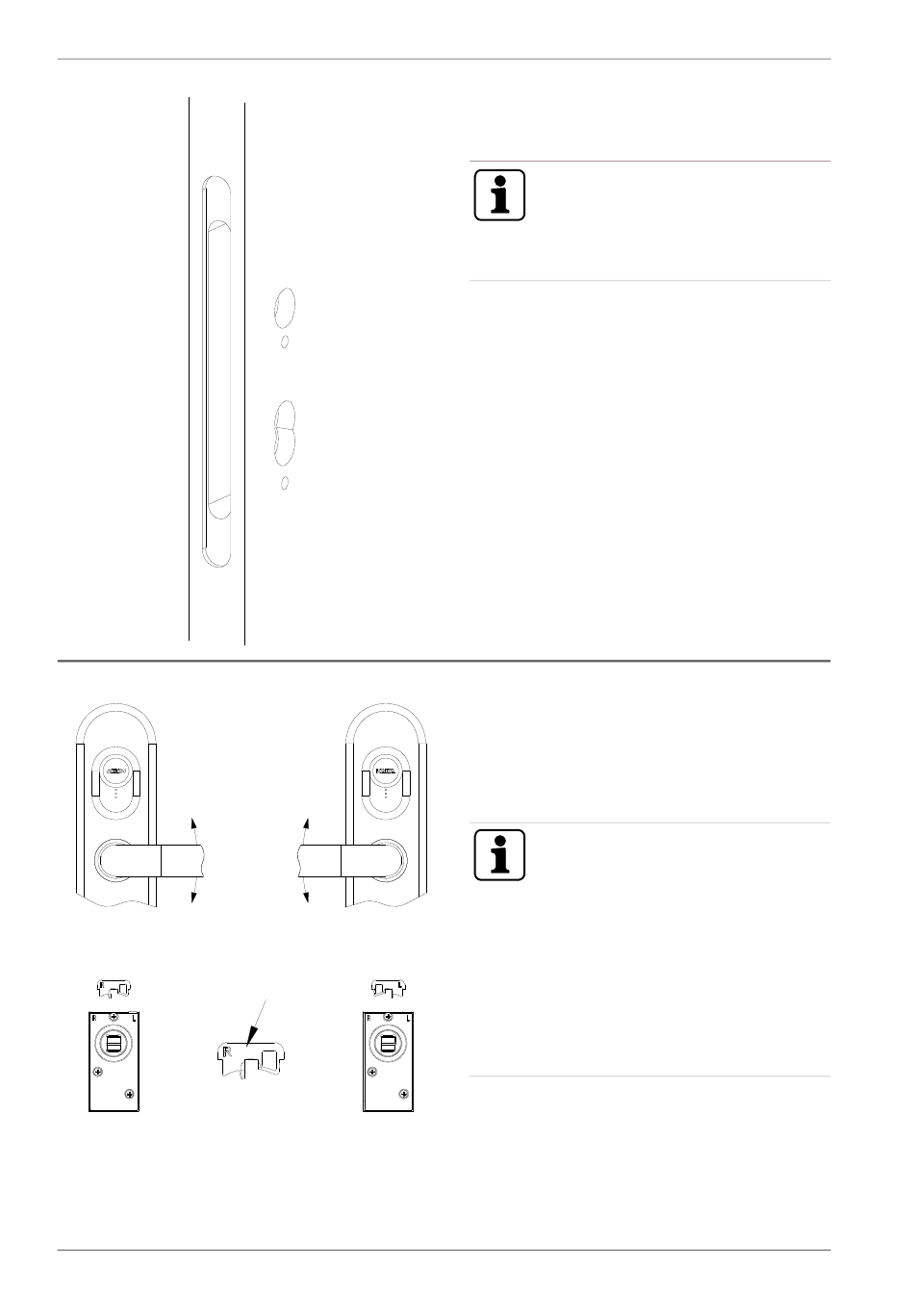

Installationsanleitung für Kurzschildvariante
Vorhandene Kurzschildgarnitur ent-
fernen.
HINWEIS: Beim Kaba c-lever in
Kurschildausführung
keine Bohrarbeiten an der Tür
erforderlich.
Richtungsgeber (17) so in die Kupp-
lungseinheit einsetzen, dass bei Ver-
wendung an einer rechten Tür „R"
bzw. an einer linken Tür „L" von vorne
zu lesen ist.
HINWEIS: Um das Einschieben
des Richtungsgebers (17) zu
erleichtern, muss bei einer
rechten Tür der Vierkant der
Kupplungseinheit (3) gegen
den Uhrzeigersinn und bei
einer linken Tür im Uhrzeiger-
sinn bis auf Anschlag gedreht
werden!
sind
Kaba c-lever
