Kaba c-lever Installationsanleitung Seite 5

Installationsanleitung für Kurzschildvariante
11
15
Kaba c-lever
17
5
23
3
3
k2evo709xy-2012-05

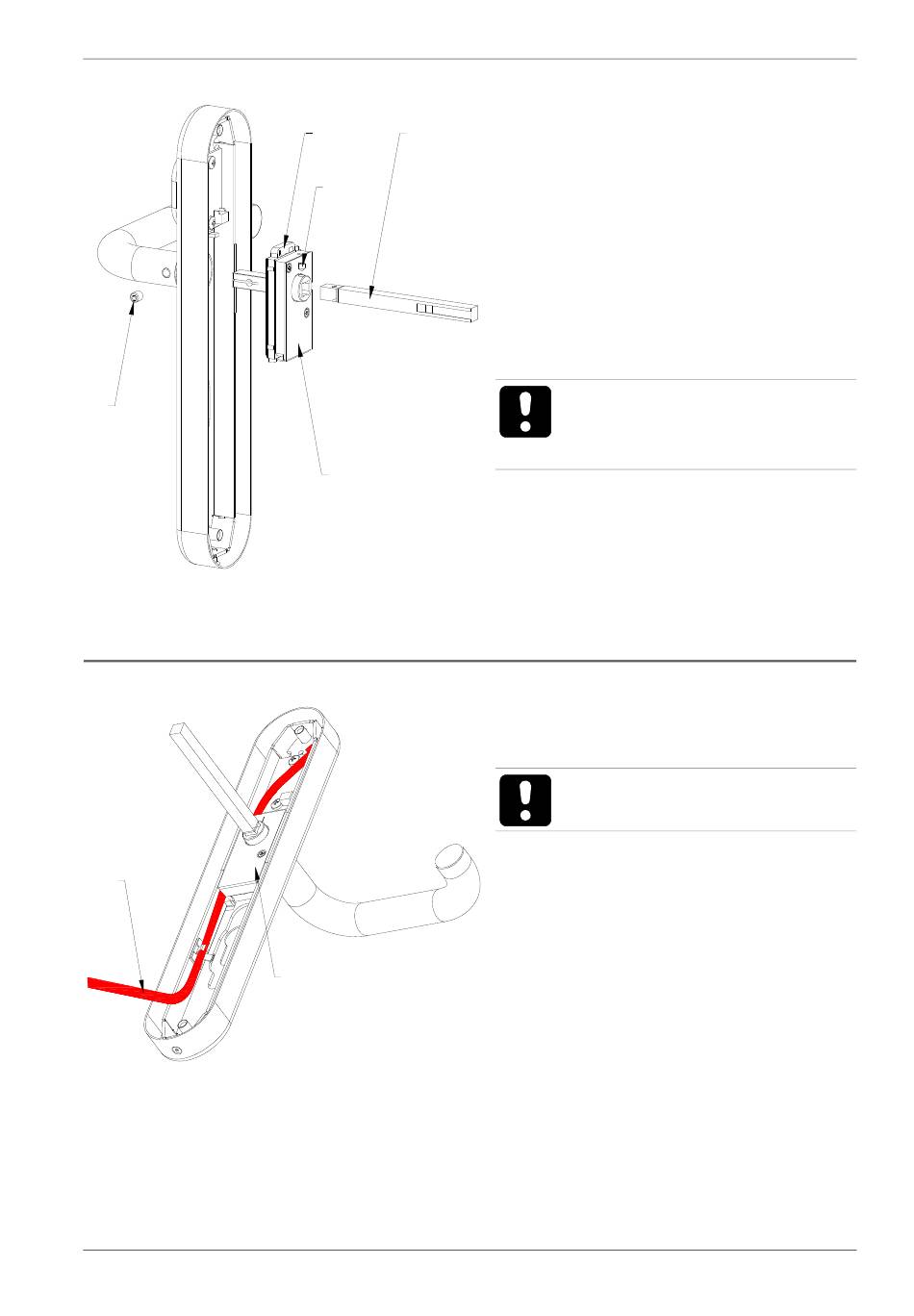

Drückerdorn (5) entsprechend der
Schlossnuss auswählen und in den
Vierkant der Kupplungseinheit (3) ste-
cken. Anschließend den Drückerdorn
(5) von oben mit Gewindestift (23)
befestigen. Kupplungseinheit (3) mit
E-Modul verbinden und in den
Beschlag stecken. Danach mit der
Drückerbefestigungsschraube (11)
festschrauben.
ACHTUNG: Gewindestift (23)
muß immer nach oben zeigen!
Auf das Motorkabel achten!
Antennenkabel (15) am E-Modul
anstecken und seitlich der Kupplungs-
einheit (3) im Außenschild platzieren!
ACHTUNG: Antennenkabel
(15) nicht quetschen!
5
DE
