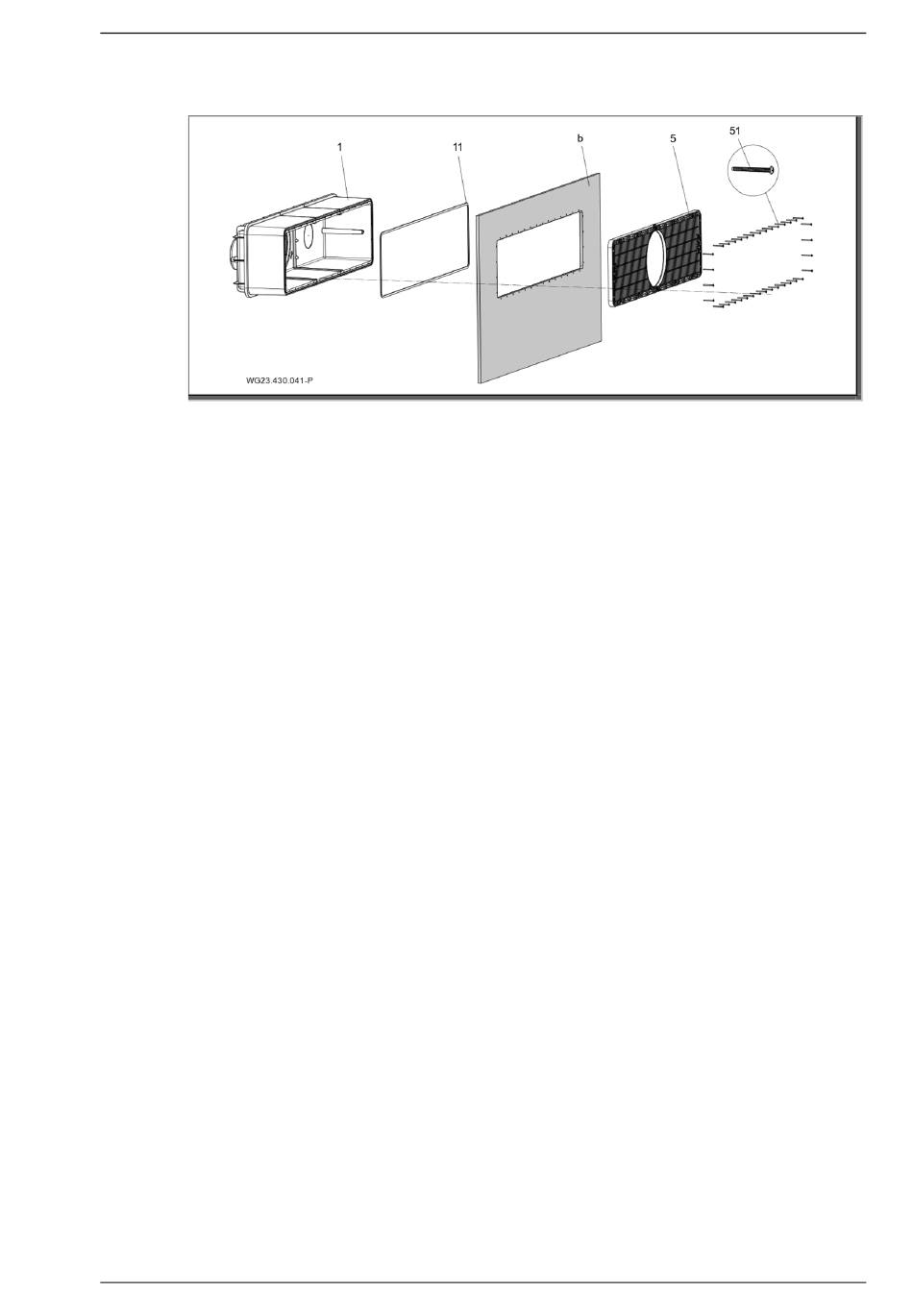

Einbauschema für den Einbau in ein Folien-/Stahl- oder
Kunststoffbecken
Abb. 11
5.2.3

Kabelschutzschlauch

1. Anschlussstutzen (d, (Abb. 15)) am Kunststoffgehäuse (1)
und die Anschlussbuchse vom Kabelschutzschlauch (12) mit
PVC-U/ABS-Reiniger entfetten.
2. Beide Seiten mit PVC-U/ABS-Kleber bestreichen und
anschließend zusammenstecken beziehungsweise
verkleben.
5.2.4

Anlagenschacht

Die Unterbringung der Anlage hat in einem Schacht, der am
Beckenrand angrenzt, zu erfolgen. Im Aufstellungsraum müssen
eine einwandfreie Be- und Entlüftung und ein ausreichender
Bodenablauf vorhanden sein. Eine Befestigungsmöglichkeit für
den Frequenzumformer und den Schaltschrank sowie den
Kabelschutzschlauch (möglichst oberhalb Wasserniveau) muss
gegeben sein. Im Schacht muss ein Anschluss für einen
Potentialausgleich vorhanden sein. Siehe Kapitel 0 auf Seite 32.
Für den Ein- und Ausbau von Motor und Antriebseinheit muss
ausreichend Platz vorhanden sein.
5.2.5

Elektrische Steuerung

Der Schaltkasten für die Gegenstromanlage ist in einem
trockenen Raum unterzubringen. Das Anschließen von Anlage
und Zuleitungen ist nach beiliegendem Schaltplan vorzunehmen.
Die einschlägigen Vorschriften (VDE) sind zu berücksichtigen.
Der Fi muss zwingend Typ „B" sein.
Inbetriebnahme nur mit geschlossenem Schaltkasten und
geschlossenem Frequenzumrichter!
Beigelegte Kabel sind zu verwenden. Details zu den Kabeln sind
in einem gesonderten Übersichtsschema in Kapitel 5.4.
08|2020
Installation
DE 27
