Descrizione; Componenti; Funzione - BADU JET Turbo Pro Originalbetriebsanleitug

3

Descrizione

3.1

Componenti

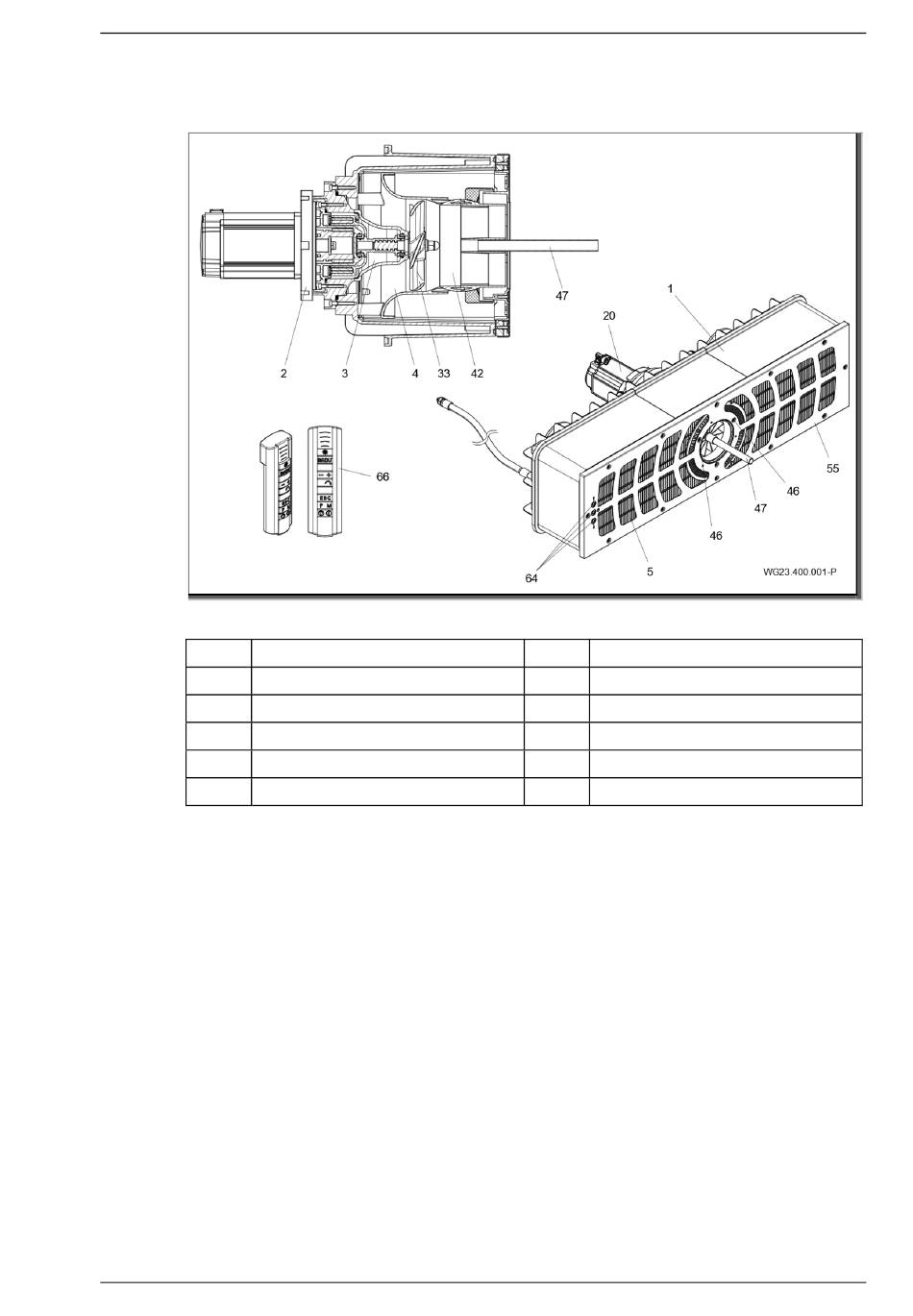

Fig. 1
1 Corpo da murare
4 Ugello di aspirazione
20 Motore
42 Ugello a sfera
47 Ausilio di regolazione
64 Pulsante piezoelettrico
3.2

Funzione

L'impianto (1) è progettato per l'installazione in una vasca in
calcestruzzo e in una vasca stabile in acciaio o plastica con una
parete liscia nell'area di montaggio.
L'azionamento avviene attraverso un motore (20) la cui potenza
può essere regolata in vari stadi tramite il convertitore di
frequenza.
Le operazioni di accensione e spegnimento così come la
regolazione avvengono con i pulsanti piezoelettrici (64) nella
copertura frontale (55). La regolazione può avvenire anche
mediante telecomando (66).
La forza viene trasmessa alla girante dell'elica (33) attraverso
un'unità di azionamento (2/3) accoppiata magneticamente.
L'acqua viene aspirata in prossimità delle griglie della copertura
(5) attraverso un ugello di aspirazione (4) alla girante dell'elica
08|2020
2/3 Unità di azionamento
5 Copertura
33 Girante dell'elica
46 Viti
55 Copertura frontale
66 Telecomando
Descrizione
IT 15
