Beschreibung; Komponenten; Funktion - BADU JET Turbo Pro Originalbetriebsanleitug

3

Beschreibung

3.1

Komponenten

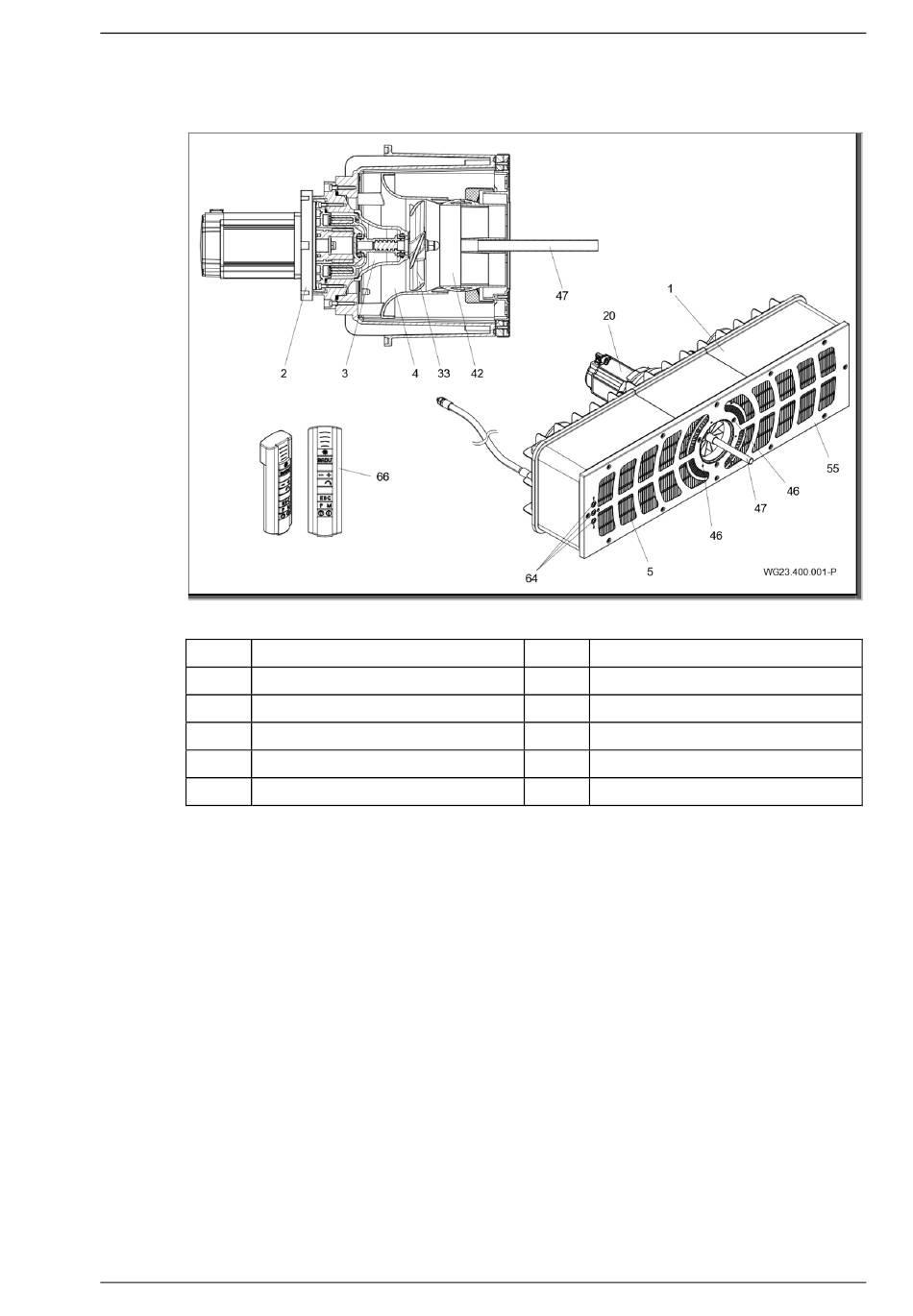

Abb. 1
1 Einbaugehäuse
4 Ansaugdüse
20 Motor
42 Kugeldüse
47 Einstellhilfe
64 Piezotaster
3.2

Funktion

Die Anlage (1) ist für den Einbau in ein Betonbecken und in einem
stabilen Stahl- oder Kunststoffbecken mit einer glatten Wand im
Montagebereich vorgesehen.
Der Antrieb erfolgt über einen Motor (20), dessen Leistung in
verschiedenen Stufen über den Frequenzumformer einstellbar ist.
Das Ein- und Ausschalten und die Regelung erfolgt über
Piezotaster (64) in der Frontblende (55) und ist zusätzlich über
eine Fernbedienung (66) einstellbar.
Die Kraft wird über eine magnetgekuppelte Antriebseinheit (2/3)
auf das Propellerrad (33) übertragen.
Das Wasser wird an den Gittern der Blende (5) über eine
Ansaugdüse (4) zum Propellerrad (33) angesaugt und mit einem
kraftvollen Volumenstrom zurück ins Becken befördert.
08|2020
Beschreibung
2/3 Antriebseinheit
5 Blende
33 Propellerrad
46 Schrauben
55 Frontblende
66 Fernbedienung
DE 15
