Installatie
De meegeleverde kabels moeten worden gebruikt. Details m.b.t.
de kabels zijn opgenomen in een apart overzichtsschema in
hoofdstuk 5.4.
5.3

Eindmontage (Vakpersoneel)

WAARSCHUWING
Letselgevaar door aanzuigen/aanzuigwerking door niet-
gemonteerde afdekkingsonderdelen!
 Alle afdekkingsonderdelen altijd monteren.
Bij schade die kan worden herleid tot gebrekkige of foutieve
montage, vervalt elke aanspraak op garantie en
schadeloosstelling!

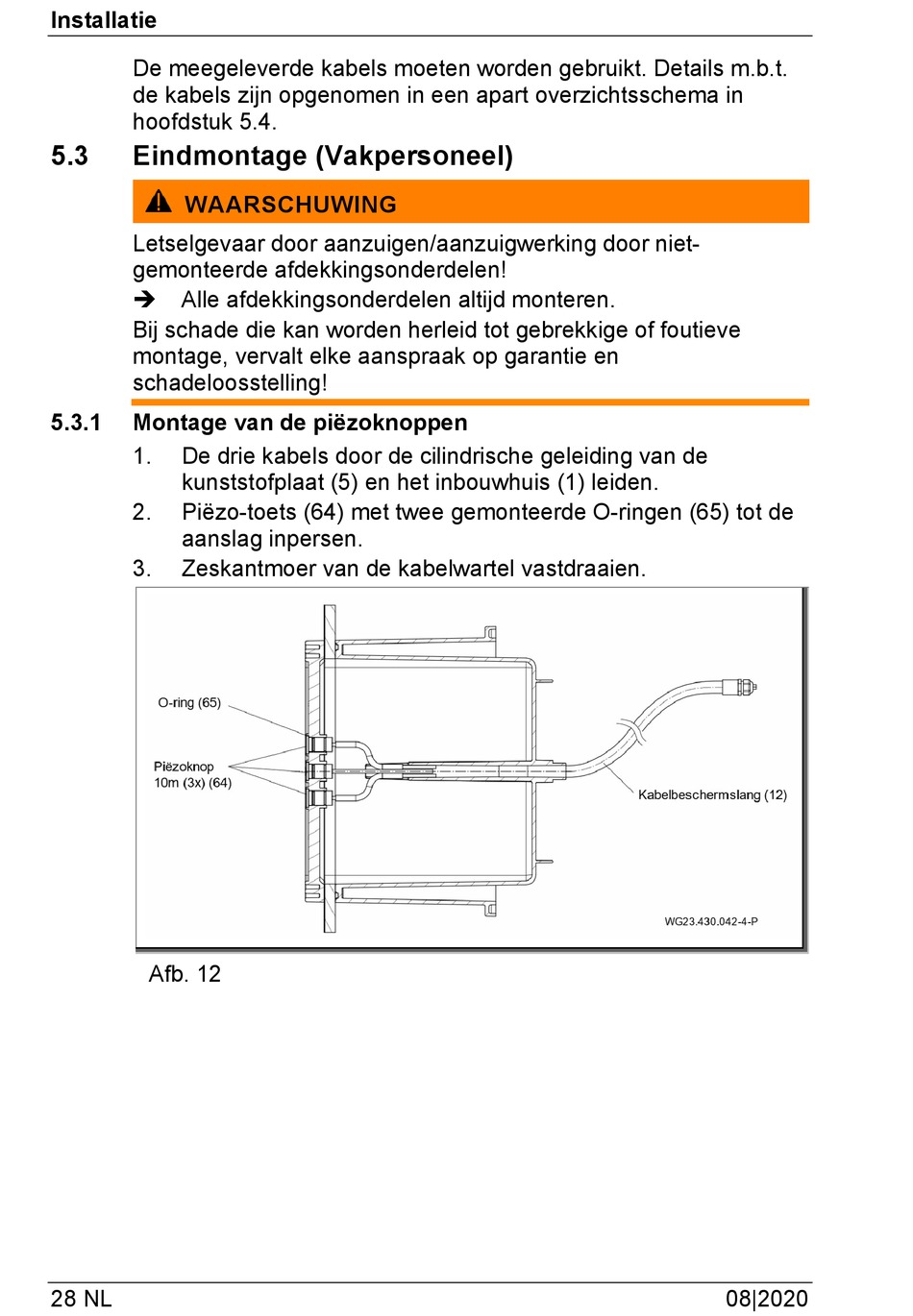

5.3.1 Montage van de piëzoknoppen
1. De drie kabels door de cilindrische geleiding van de
kunststofplaat (5) en het inbouwhuis (1) leiden.
2. Piëzo-toets (64) met twee gemonteerde O-ringen (65) tot de
aanslag inpersen.
3. Zeskantmoer van de kabelwartel vastdraaien.
Afb. 12
28 NL 08|2020
