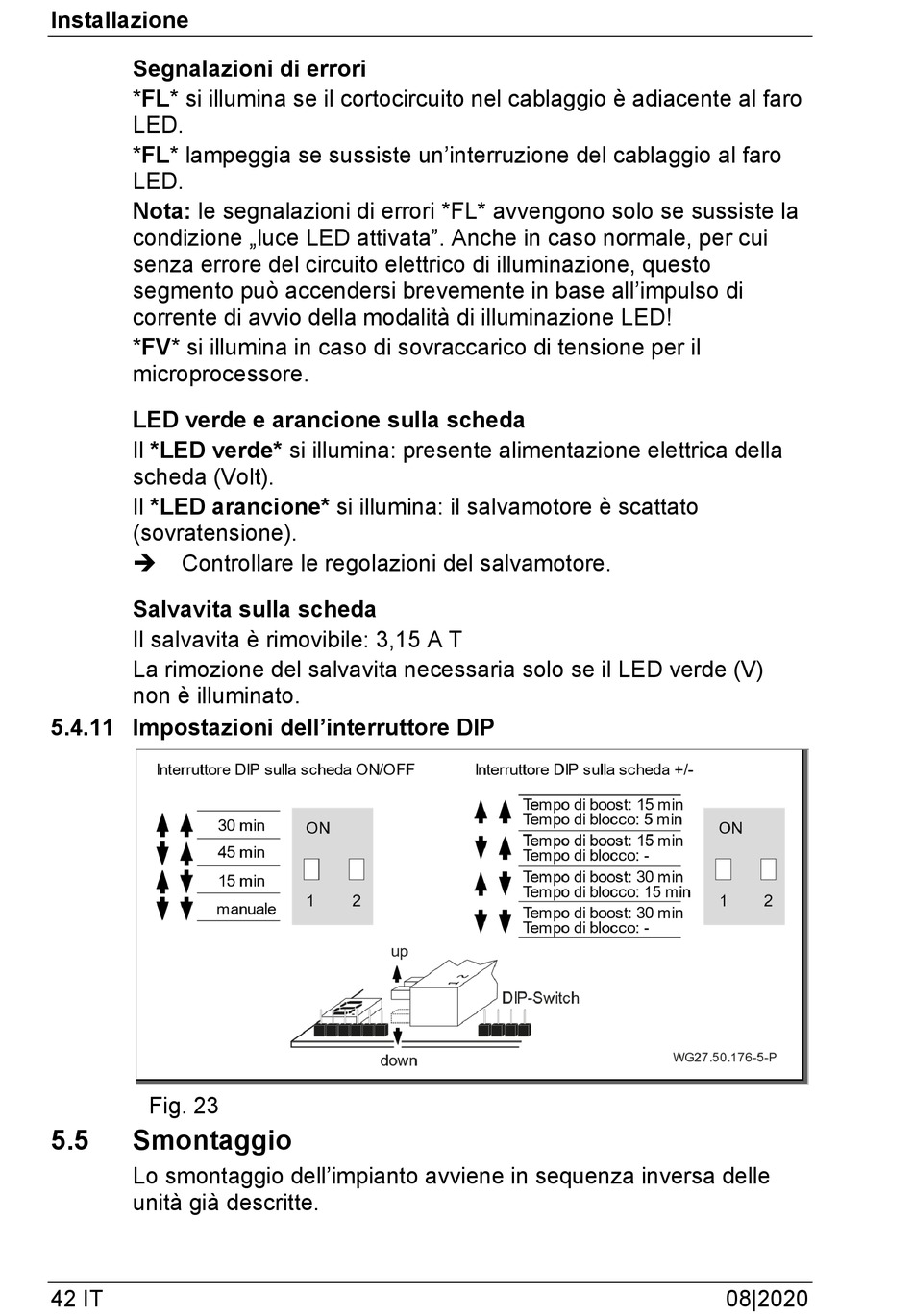

Installazione
Segnalazioni di errori
*FL* si illumina se il cortocircuito nel cablaggio è adiacente al faro
LED.
*FL* lampeggia se sussiste un'interruzione del cablaggio al faro
LED.
Nota: le segnalazioni di errori *FL* avvengono solo se sussiste la
condizione „luce LED attivata". Anche in caso normale, per cui
senza errore del circuito elettrico di illuminazione, questo
segmento può accendersi brevemente in base all'impulso di
corrente di avvio della modalità di illuminazione LED!
*FV* si illumina in caso di sovraccarico di tensione per il
microprocessore.
LED verde e arancione sulla scheda
Il *LED verde* si illumina: presente alimentazione elettrica della
scheda (Volt).
Il *LED arancione* si illumina: il salvamotore è scattato
(sovratensione).
Controllare le regolazioni del salvamotore.

Salvavita sulla scheda
Il salvavita è rimovibile: 3,15 A T
La rimozione del salvavita necessaria solo se il LED verde (V)
non è illuminato.

5.4.11 Impostazioni dell'interruttore DIP

Fig. 23
5.5

Smontaggio

Lo smontaggio dell'impianto avviene in sequenza inversa delle
unità già descritte.
42 IT 08|2020
