5.4.2 Schéma de raccordement

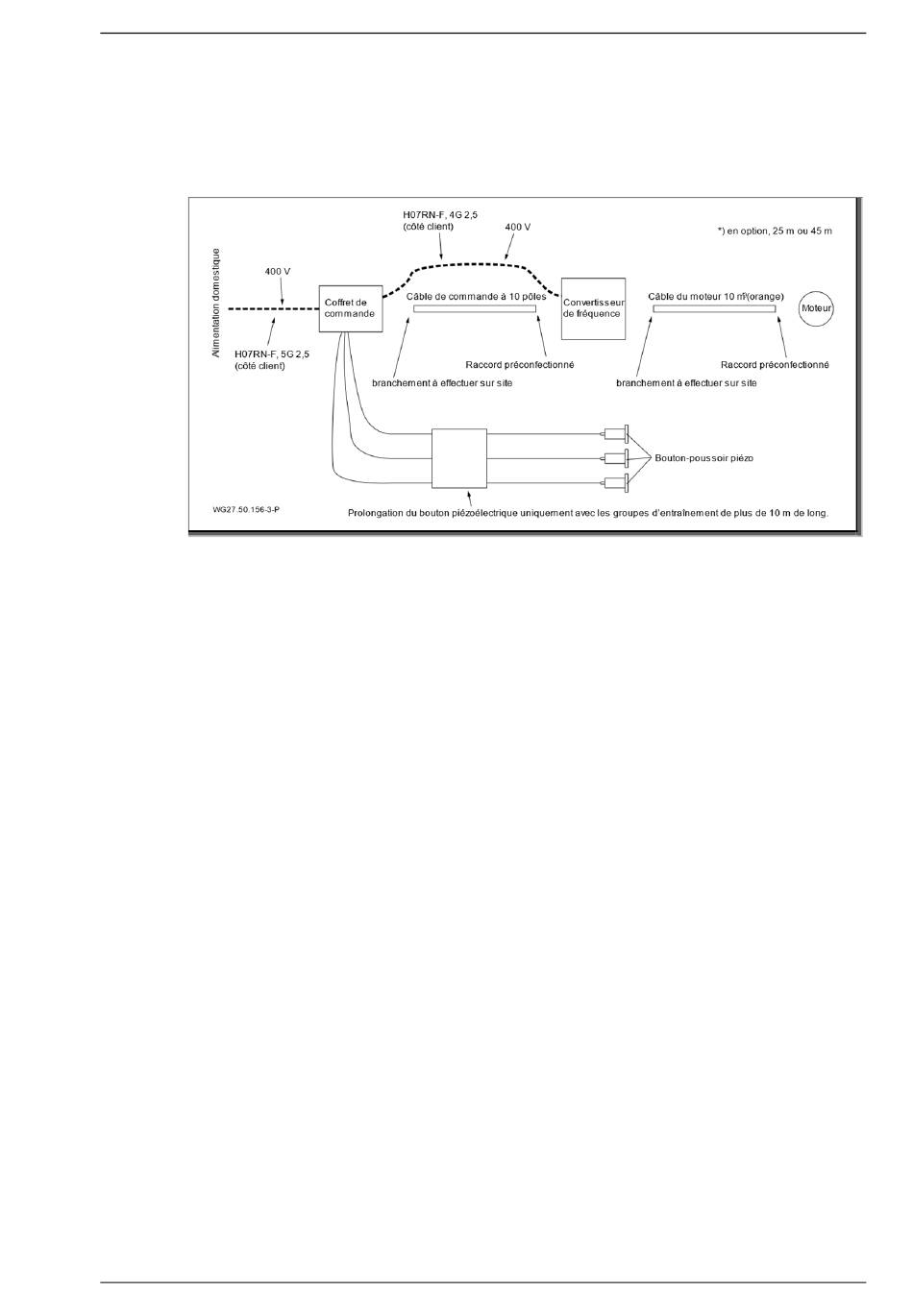

Le graphique suivant contient une vue d'ensemble du câblage du
branchement complet. Le câblage à la charge du client du câble
du moteur et des câbles de commande est expliqué dans
différents chapitres.
v
Fig. 17
5.4.3 Préparation des câbles de commande
1. Le cas échéant, raccourcir les câbles de commande à la
longueur requise (extrémité côté client).
2. Dénuder les câbles de commande sur env. 15 cm.
3. Sectionner le blindage avec précaution.
4. Monter les cosses de fil sur les fils.
5. Procéder au câblage conformément au schéma de
connexions.
