Instalación
Deben utilizarse los cables suministrados. Encontrará más
información sobre los cables en un esquema sinóptico especial
en el capítulo 5.4.
5.3 Montaje acabado (Personal técnico)
ADVERTENCIA
¡Peligro de lesiones debidas a aspiración/efecto de aspiración a
causa de piezas de la placa no montadas!
 Monte imprescindiblemente todas las piezas de la placa.
¡En caso de daños que se deban a infracciones o un montaje
incorrecto, se extinguirán todos los derechos de garantía y
compensación por daños!

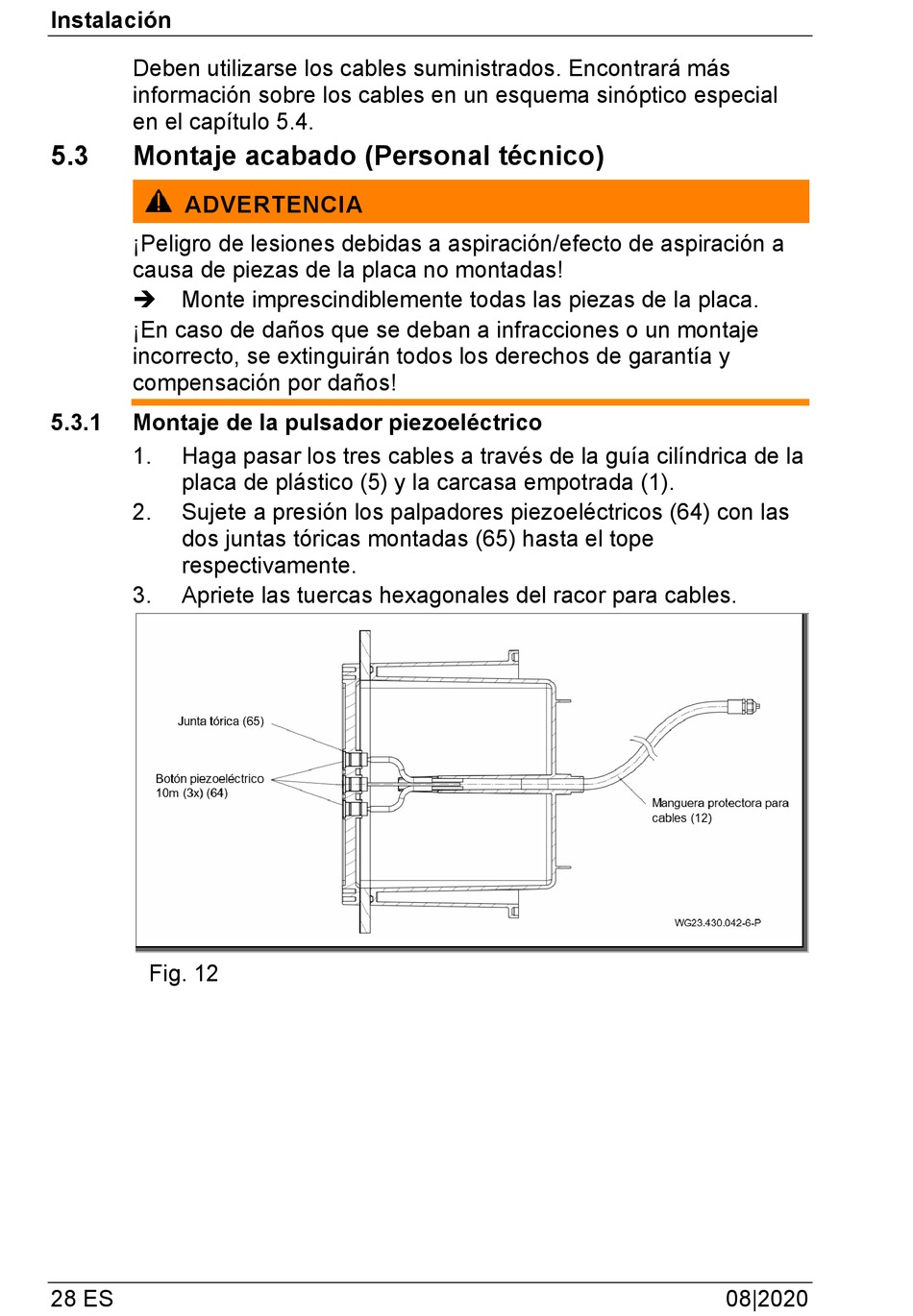

5.3.1 Montaje de la pulsador piezoeléctrico
1. Haga pasar los tres cables a través de la guía cilíndrica de la
placa de plástico (5) y la carcasa empotrada (1).
2. Sujete a presión los palpadores piezoeléctricos (64) con las
dos juntas tóricas montadas (65) hasta el tope
respectivamente.
3. Apriete las tuercas hexagonales del racor para cables.
Fig. 12
28 ES 08|2020
