Beschrijving

3.1

Componenten

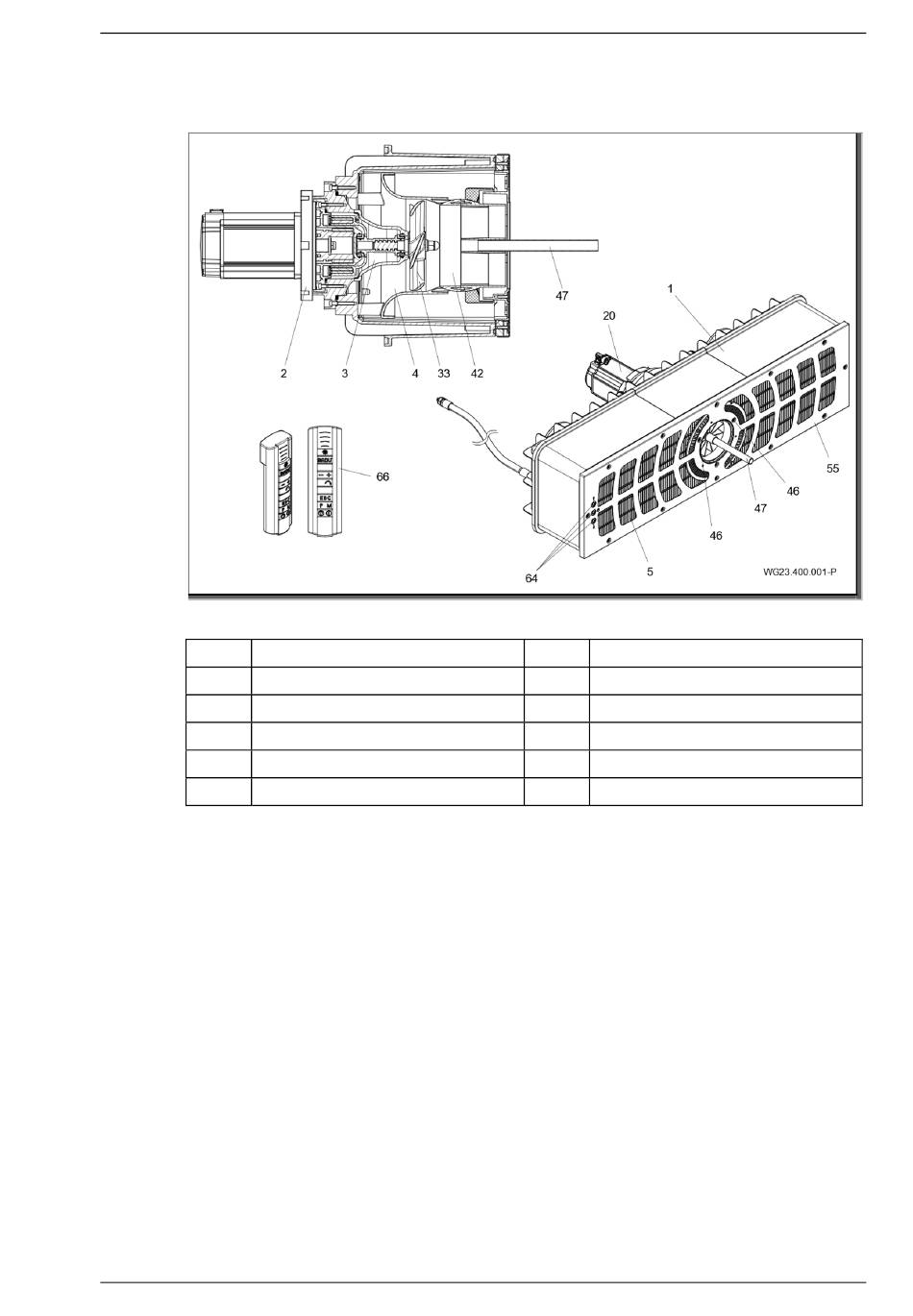

Afb. 1
1 Inbouwhuis
4 Aanzuignozzle
20 Motor
42 Kogelnozzle
47 Instelhulp
64 Piëzoknoppen
3.2

Werking

De installatie (1) is bedoeld voor inbouw in betonnen bassins en
in een stabiel bassin van staal of kunststof, met een gladde wand
op de montagelocatie.
De aandrijving gebeurt met een motor (20) waarvan het vermogen
in verschillende niveaus instelbaar is via een frequentieomvormer.
Het in- en uitschakelen van de regeling gebeurt via piëzoknoppen
(64) in de frontplaat (55) en kan eveneens via een
afstandsbediening (66) worden uitgevoerd.
De kracht wordt via een magneetgekoppelde aandrijfeenheid (2/3)
overgedragen naar het turbinewiel (33).
Het water wordt bij de roosters van de afdekking (5) via een
aanzuignozzle (4) naar het turbinewiel (33) gezogen en met een
krachtige volumestroom teruggepompt in het bassin.
08|2020
2/3 Aandrijfeenheid
5 Plaat
33 Turbinewiel
46 Schroeven
55 Frontplaat
66 Afstandsbediening
