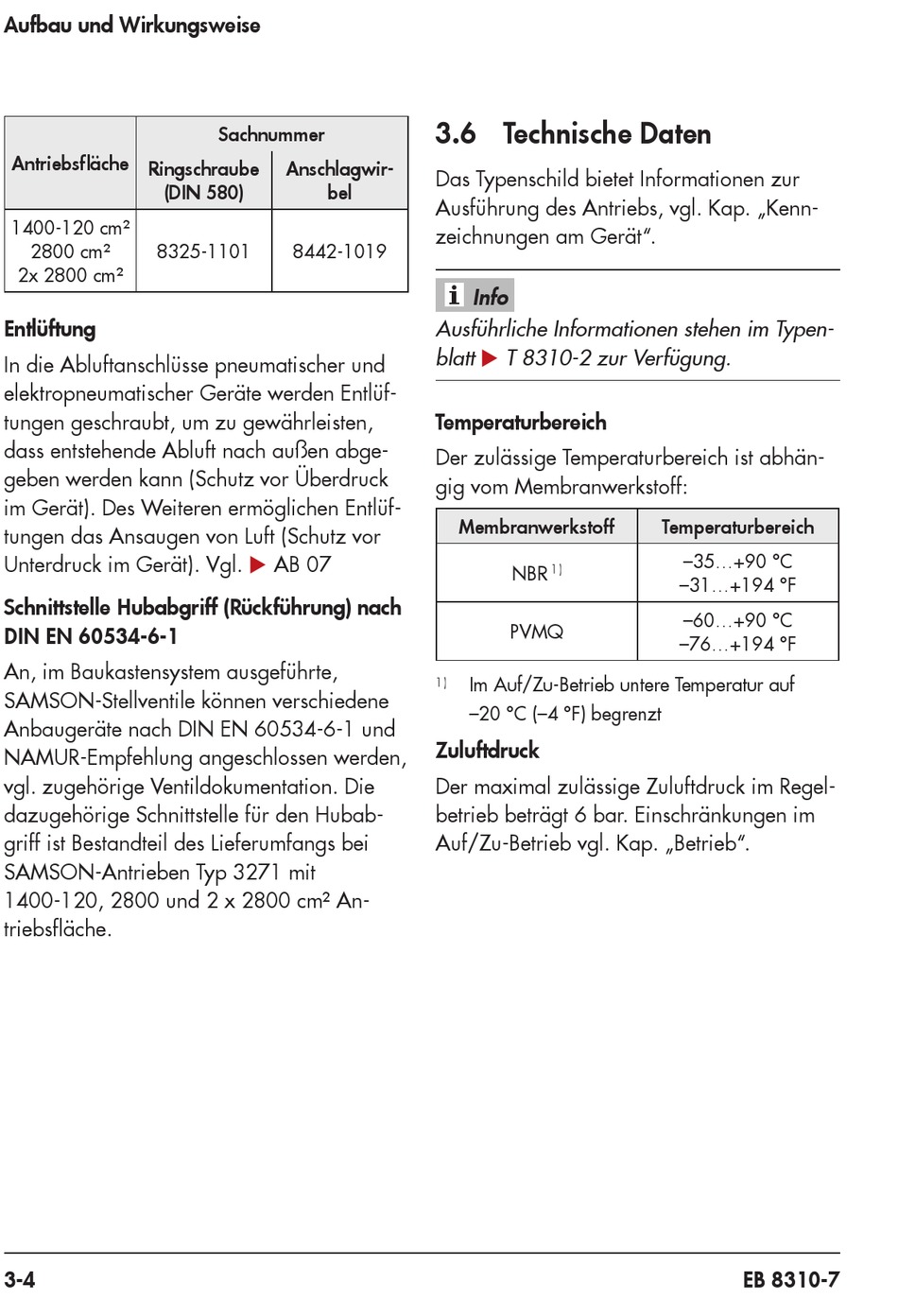

Aufbau und Wirkungsweise
Antriebsfläche
Ringschraube
(DIN 580)
1400-120 cm²
2800 cm² 8325-1101
2x 2800 cm²
Entlüftung
In die Abluftanschlüsse pneumatischer und
elektropneumatischer Geräte werden Entlüf-
tungen geschraubt, um zu gewährleisten,
dass entstehende Abluft nach außen abge-
geben werden kann (Schutz vor Überdruck
im Gerät). Des Weiteren ermöglichen Entlüf-
tungen das Ansaugen von Luft (Schutz vor
Unterdruck im Gerät). Vgl. u AB 07
Schnittstelle Hubabgriff (Rückführung) nach
DIN EN 60534-6-1
An, im Baukastensystem ausgeführte,
SAMSON-Stellventile können verschiedene
Anbaugeräte nach DIN EN 60534-6-1 und
NAMUR-Empfehlung angeschlossen werden,
vgl. zugehörige Ventildokumentation. Die
dazugehörige Schnittstelle für den Hubab-
griff ist Bestandteil des Lieferumfangs bei
SAMSON-Antrieben Typ 3271 mit
1400-120, 2800 und 2 x 2800 cm² An-
triebsfläche.
3-4
Sachnummer
Anschlagwir-
bel
8442-1019

3.6 Technische Daten

Das Typenschild bietet Informationen zur
Ausführung des Antriebs, vgl. Kap. „Kenn-
zeichnungen am Gerät".
Info
Ausführliche Informationen stehen im Typen-
blatt u T 8310‑2 zur Verfügung.
Temperaturbereich
Der zulässige Temperaturbereich ist abhän-
gig vom Membranwerkstoff:
Membranwerkstoff
NBR
1)
PVMQ
Im Auf/Zu-Betrieb untere Temperatur auf
1)
–20 °C (–4 °F) begrenzt
Zuluftdruck
Der maximal zulässige Zuluftdruck im Regel-
betrieb beträgt 6 bar. Einschränkungen im
Auf/Zu-Betrieb vgl. Kap. „Betrieb".
Temperaturbereich
–35...+90 °C
–31...+194 °F
–60...+90 °C
–76...+194 °F
EB 8310-7
