245324 HC Umrüstsatz
Der Umrüstsatz 245324 dient zum Umrüsten von standard-
mäßigen PRO Auto Xs Pistolen (Teile-Nr. 244589) auf
Pistolen mit hoher elektrischer Leitfähigkeit (244590).
Der Satz wird für Flüssigkeiten mit niedrigem elektrischem
Widerstand verwendet.
WARNUNG
Gefahr durch druckbeaufschlagtes Gerät
Um die Gefahr von Verletzungen zu verringern,
stets die Schritte im Abschnitt "Druckentlas-
tung" auf Seite 17 ausführen, bevor dieser Satz
installiert wird.
1.
Die Turbinenluft (TA) ausschalten.
2.
Pistole spülen.
3.
Den Druck entlasten.
4.
Den Haltering (1), die Luftkappe (3) und das Abdeckblech
(2) abnehmen.
5.
Teile-Zeichnung für das Modell 244589 auf Seite 45
beachten. Die zwei Muttern (20) lösen und das Material-
rohr (19) sowie die Klemmringe (21, 22) abnehmen.
Die anderen Teile (14, 15, 16, 17, 18) an der Öffnung
des Pistolenlaufs entfernen.
16
6.
Die Schleifen des Materialrohrs (19) auf den Pistolen-
lauf (9) schieben.
7.
Das Gewinde am Pistolenlauf muss sauber und trocken
sein. Dielektrisches Fett, Graco Teile-Nr. 116553, auf
das Gewinde des Materialfittings (19d) und die O-Ringe
auftragen. Den Fitting in die Einlaßöffnung des Pistolen-

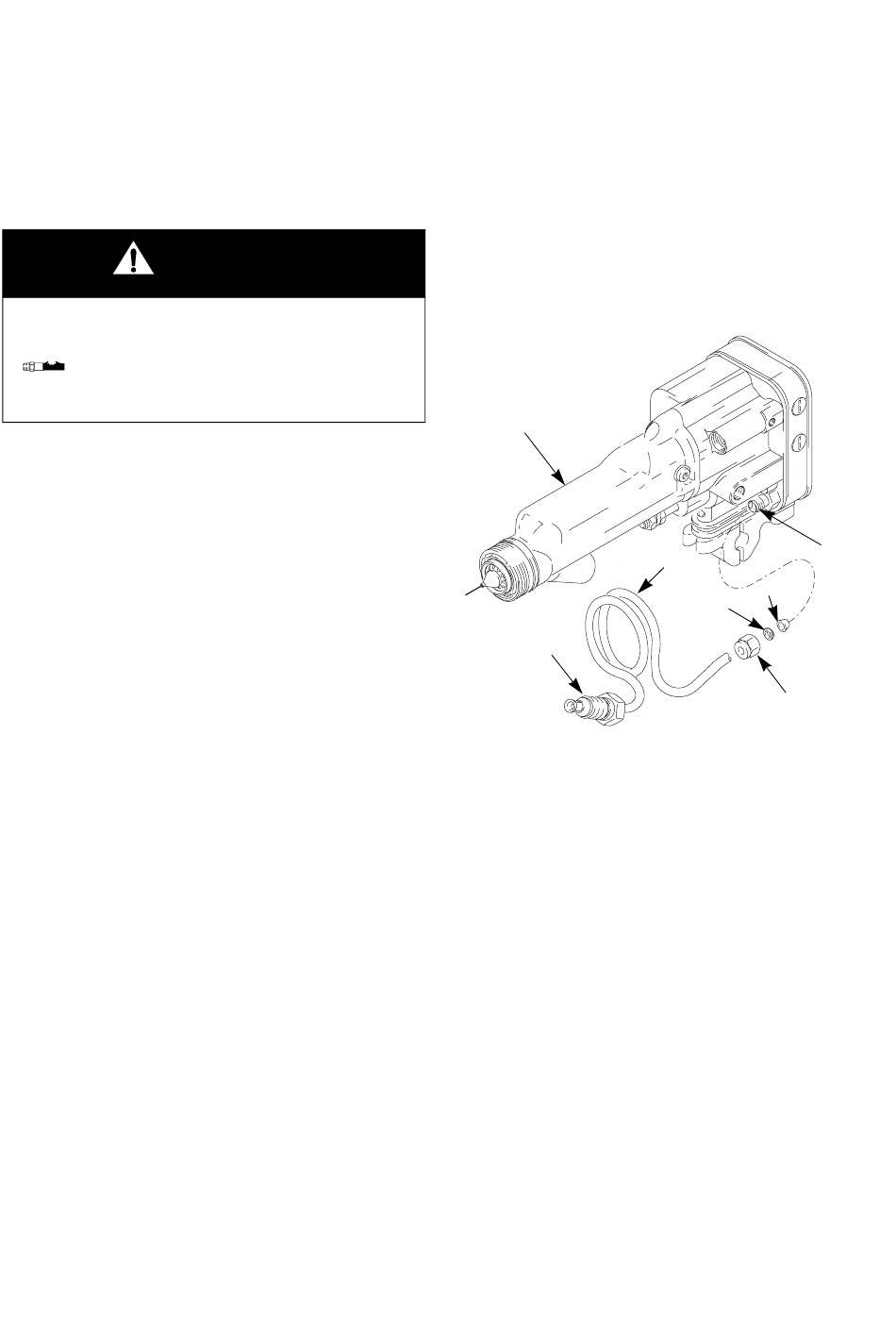

laufs einschrauben. Siehe Abb. 10.
8.
Die Mutter (20) und die Klemmringe (21, 22) auf das
gewendelte Rohr (19) schieben. Das Ende des Rohrs
in den Fitting (23) schieben. Sicherstellen, dass die
Klemmringe im Fitting sitzen. Die Mutter (20) festziehen.
9
19d
Abb. 10.
HC Umrüstsatz
Installation
23
19
22
21
TI1731A
20
309297
