Pistolenlauf ausbauen
1.
Pistole für Servicearbeiten vorbereiten, Seite 32.
2.
Luftkappensatz entfernen; siehe Seite 34. Pistolen-
abdeckblech (2) entfernen.
3.
Sorgfältig die Mutter (20) am Materialfitting lösen. Das
Rohr (19) aus dem Fitting (23) ziehen. Darauf achten,
dass beide Klemmringe (21, 22) und die Mutter am Rohr
bleiben.
4.
Gegenmutter (28) und Stellglied (29) entfernen. Siehe
Seite 38.
5.
Die drei Schrauben (10, 33) lösen. Siehe Abb. 28.
VORSICHT
Um den Hochspannungserzeuger (12) nicht zu beschädigen,
stets den Pistolenlauf (9) gerade vom Pistolenkörper (32)
abziehen. Wenn nötig, den Pistolenlauf leicht hin- und her-
bewegen, um den Hochspannungserzeuger vom Pistolen-
körper zu lockern.

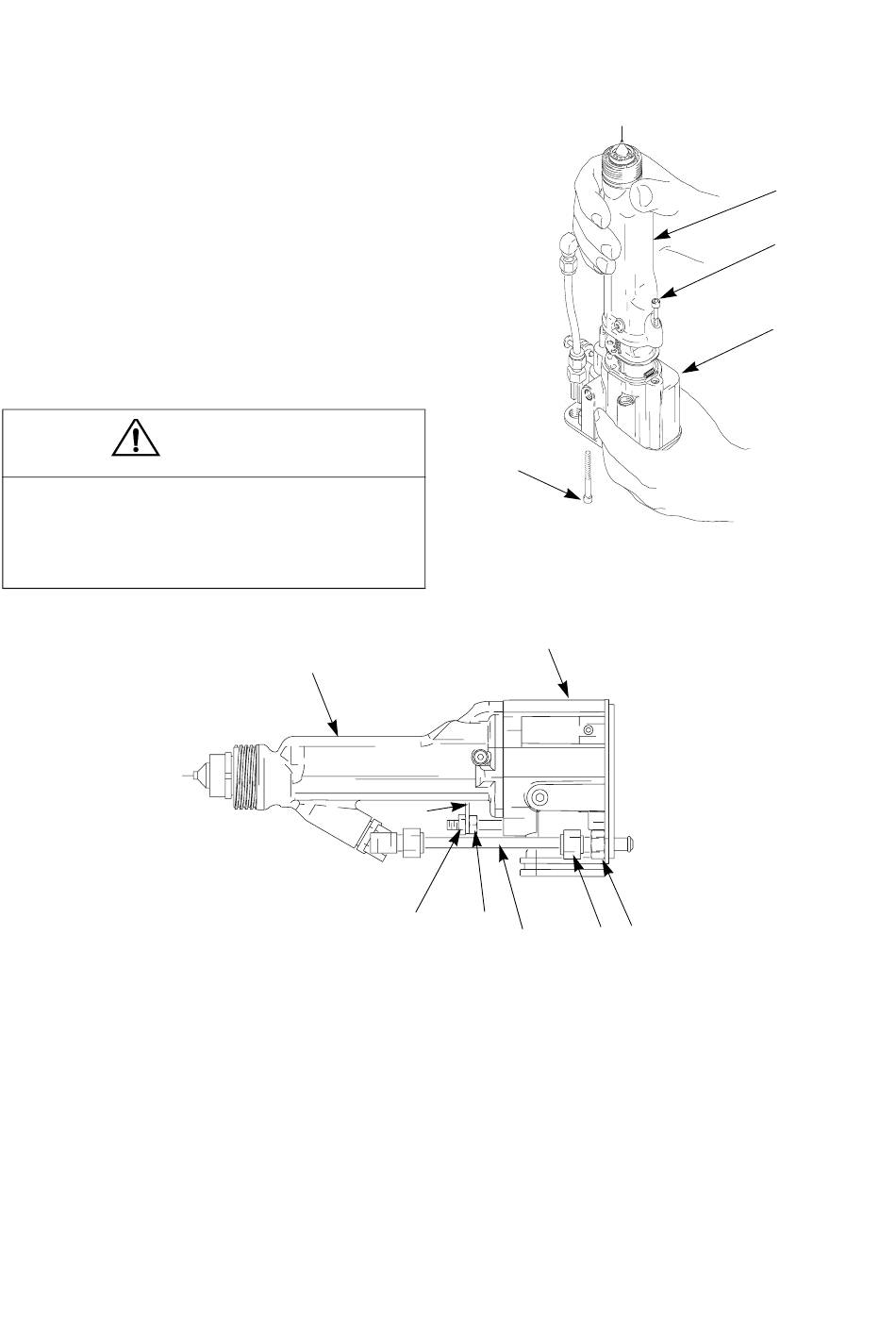

Abb. 29. Materialrohr abziehen
40
6.
Abb. 28.
9
29
28
Den Pistolenkörper (32) mit einer Hand halten und den
Lauf (9) gerade vom Körper wegziehen. Siehe Abb. 28.
33
Pistolenlauf ausbauen
32
TI1709A
30
19
20 23
Reparatur
9
10
32
TI1563A
