244919 HC Umrüstsatz
Der Umrüstsatz, Teile-Nr. 244919, dient zum Umrüsten der
standardmäßigen PRO Xs3 Pistolen (Teile-Nr. 244400 und
244579) auf Pistolen mit hoher elektrischer Leitfähigkeit
(244575 and 244576).
Der Satz wird für Flüssigkeiten mit niedrigem elektrischem
Widerstand verwendet.
WARNUNG
Gefahr durch druckbeaufschlagtes Gerät
Um die Gefahr von Verletzungen zu verringern,
stets die Schritte im Abschnitt "Druckent-
lastung" auf Seite 24 ausführen, bevor dieser
Satz installiert wird.
1. Das ES-EIN/AUS-Ventil auf OFF stellen.
2. Spülen und Druck entlasten.
3. Luft- und Materialleitungen von der Pistole abziehen.
4. Materialschlauch (14) und Fittinge abnehmen. Beachten
Sie die Teilezeichnung der jeweiligen Pistole.
5. Den Materialeinlaßwinkel (13) abnehmen.
6. Den neuen Winkel aus dem Satz locker installieren.
309292
7. Den Distanzring (5) in den Einlaß des Pistolen-
gehäuses geben. Dielektrisches Fett (40) von Graco
auf den O-Ring (49a) und auf beide Gewinde des
Materialfittings (49) auftragen. Den Fitting in den
Einlaß des Pistolengehäuses drehen. Siehe Abb. 3.
8. Die Mutter (50d) auf den Fitting (49) schrauben. Vor
dem Festziehen der Mutter sicherstellen, daß die
Klemmringe (50c und 50b) auf dem Schlauch (50a) sind
und am Fitting (49) sitzen.
9. Das Schlauchgehäuse (50e) über den O-Ring (49b)
auf den Einlaß des Pistolenkörpers schieben. Der
gewundene Schlauch (50a) wird dadurch leicht
zusammengedrückt.
10. Das Ende des gewundenen Schlauchs (50a) in die Klam-
mer schieben. Sicherstellen, daß die Klemmringe (50c,
50b) am Winkel sitzen. Den Winkel durch Festziehen des
Drehgelenks befestigen. Die Mutter (50d) anziehen.
5
49a
49b
49
50c
50b
50d

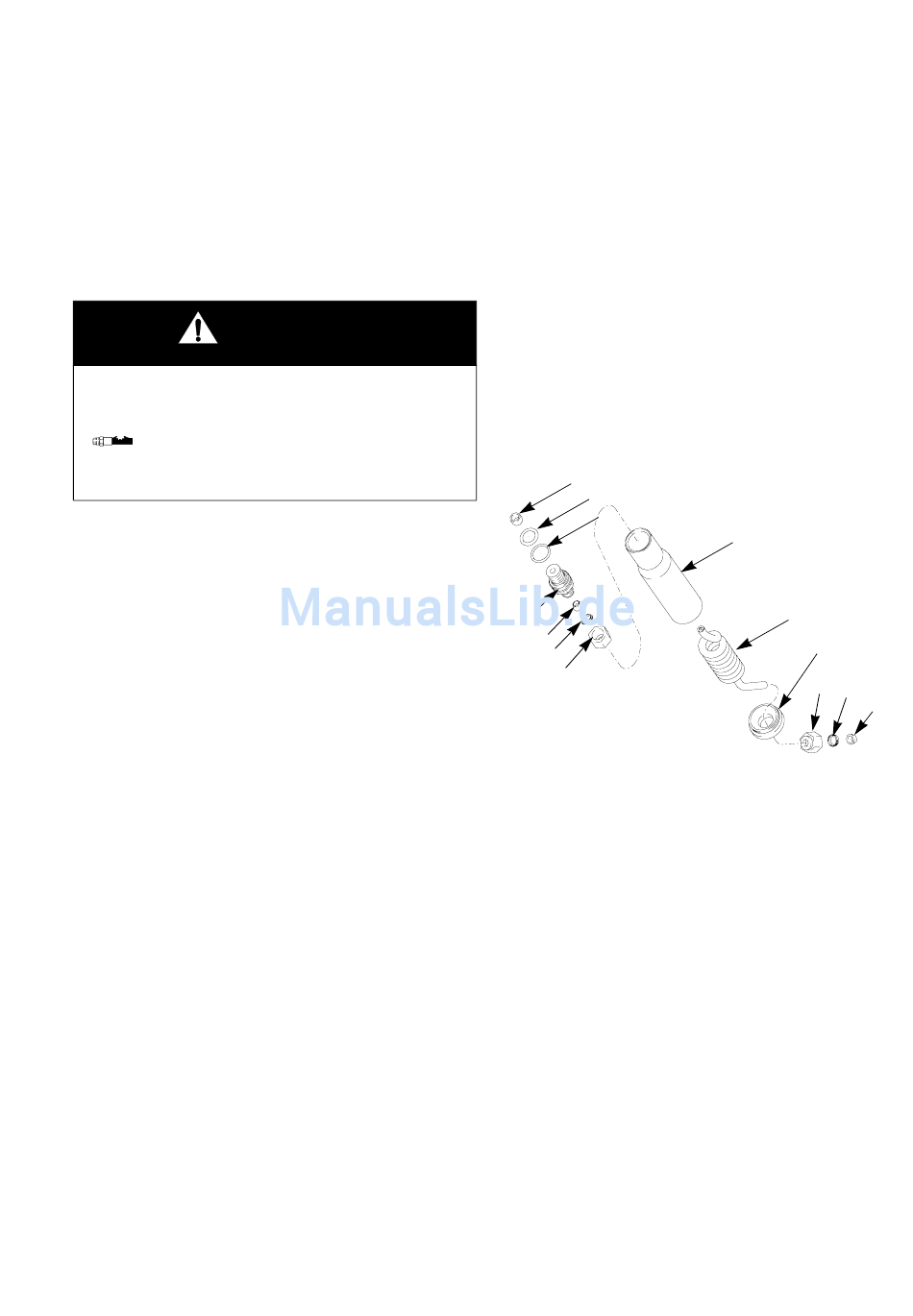

Abb. 3 HC Umrüstsatz
Installation
50e
50a
50f
50d 50b
50c
TI491A
