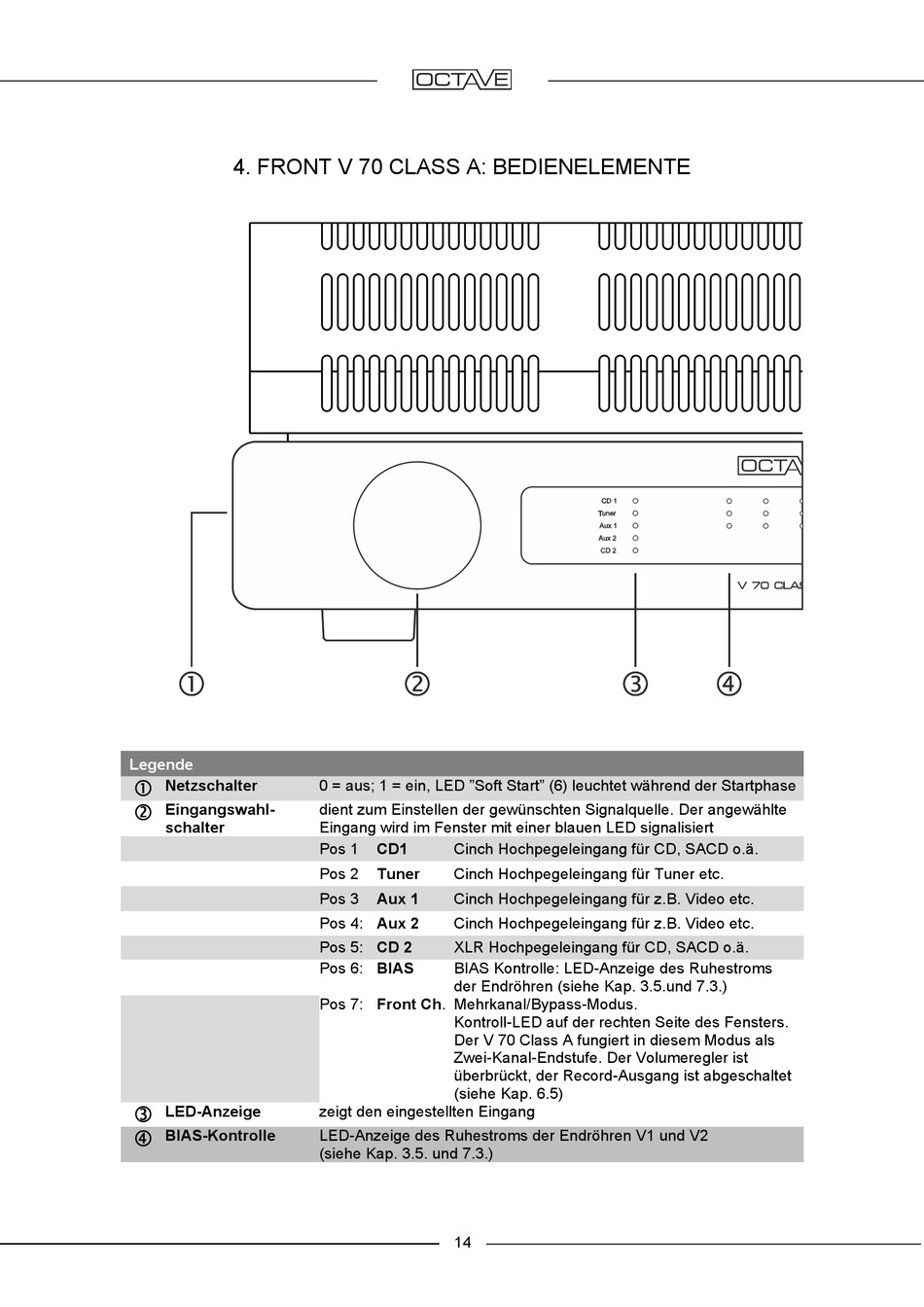

4. FRONT V 70 CLASS A: BEDIENELEMENTE
Legende
Netzschalter
Eingangswahl-
schalter
LED-Anzeige
BIAS-Kontrolle
0 = aus; 1 = ein, LED "Soft Start" (6) leuchtet während der Startphase
dient zum Einstellen der gewünschten Signalquelle. Der angewählte
Eingang wird im Fenster mit einer blauen LED signalisiert
Pos 1
CD1
Cinch Hochpegeleingang für CD, SACD o.ä.
Pos 2
Tuner
Cinch Hochpegeleingang für Tuner etc.
Pos 3
Aux 1
Cinch Hochpegeleingang für z.B. Video etc.
Pos 4: Aux 2
Cinch Hochpegeleingang für z.B. Video etc.
Pos 5: CD 2
XLR Hochpegeleingang für CD, SACD o.ä.
Pos 6: BIAS
BIAS Kontrolle: LED-Anzeige des Ruhestroms
der Endröhren (siehe Kap. 3.5.und 7.3.)
Pos 7: Front Ch. Mehrkanal/Bypass-Modus.
Kontroll-LED auf der rechten Seite des Fensters.
Der V 70 Class A fungiert in diesem Modus als
Zwei-Kanal-Endstufe. Der Volumeregler ist
überbrückt, der Record-Ausgang ist abgeschaltet
(siehe Kap. 6.5)
zeigt den eingestellten Eingang
LED-Anzeige des Ruhestroms der Endröhren V1 und V2
(siehe Kap. 3.5. und 7.3.)
