Inhaltszusammenfassung für Octave V 40 SE

  • Seite 1 V 40 SE...
  • Seite 2: Vorwort

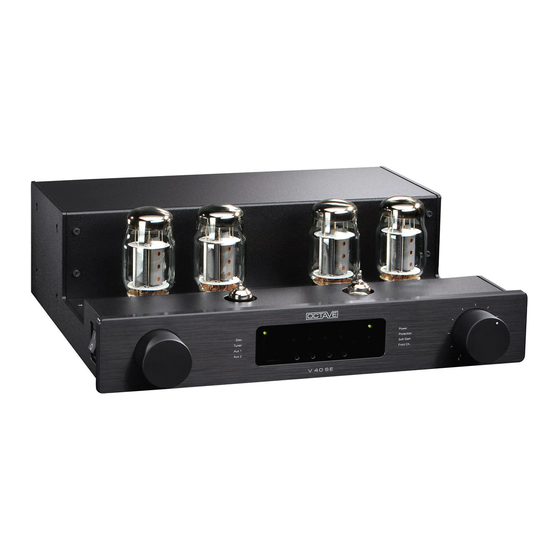

    Wir bedanken uns für Ihr Vertrauen und gratulieren Ihnen herzlich zu Ihrem neuen OCTAVE Röhrenvollverstärker V 40 SE Mit dem V 40 SE haben Sie einen der innovativsten und zuverlässigsten Ver- stärker des gesamten Weltmarktes erworben. Bei sachgemäßer Handhabung wird er Ihnen viele Jahre Freude bereiten.
  • Seite 3: Inhaltsverzeichnis

    6.3. Ecomode (Stromsparmodus) ..............6.4. Front Channel (Mehrkanalfunktion)............6.5. Pre-out (geregelter Vorstufenausgang)..........6.5.1. Betrieb mit aktivem Subwoofer............... 6.5.2. Einsatz des V 40 SE in Bi-Amping Konfigurationen....... Röhren 7.1. Entfernen des Abdeckgitters (siehe 3.2.) ..........7.2. Röhrenplan ..................... 7.3. BIAS Messelektronik ................
  • Seite 4: Gerätebeschreibung V 40 Se

    Die Black Box bzw die Super Black Box erhöhen die Speicherkapazität der Netzteilelkos um den Faktor 4 bzw. 10. Ziel dieser Maßnahme ist die Erhöhung der Stabilität der Endstufe. Der V 40 SE kann damit den Anforderungen des Lautsprechers angepasst werden. Mit den Black Boxen können auch schwierige, wirkungsgradschwache Lautsprecher mit dem V 40 SE betrieben werden.
  • Seite 5: Sicherheitshinweise

    2. SICHERHEITSHINWEISE 2.1. Bevor Sie beginnen Vor Inbetriebnahme des V 40 SE bitte das Gitter abnehmen und die Endröhren einsetzen! (siehe Kapitel 3.2. "Das Abnehmen des Gitterdeckels") Vor Inbetriebnahme den Gitterdeckel wieder mon- tieren. Der Betrieb des Gerätes ohne Schutzgitter ist unzulässig und geschieht auf eigene Gefahr! Bei Gefahr: Netzstecker ziehen Ein beschädigtes oder fehlerhaftes Gerät muss sofort außer Betrieb gesetzt, als defekt gekenn-...
  • Seite 6: Aufstellungshinweise

    2. SICHERHEITSHINWEISE 2.2. Aufstellungshinweise 1. Geräteumgebung OCTAVE Geräte eignen sich ausschließlich für den Betrieb in trockenen Wohnräumen. Das Gerät nicht im Freien oder in Feuchträumen betreiben! Stellen Sie keine Pflanzen und mit Flüssigkeit gefüllten Behälter auf den Verstärker. Achten Sie darauf, dass weder Gegenstände noch Flüssigkeiten in das Geräteinnere gelangen.
  • Seite 7: Erste Inbetriebnahme

    Netzkabel + Fern- Röhrenfach Werkzeug bedienung Lieferumfang: V 40 SE serienmäßig mit 4 x EL 34 bestückt Bei Option KT88/6550: 5 Endröhren (4 Röhren + 1 Ersatzröhre) mit Röhrenplan in separater Box im Röhrenfach Netzkabel (3poliges Kaltgerätenetzkabel) Fernbedienungsgeber 2 Schraubendreher: 1 x 2 mm Schlitzschraubendreher für die BIAS-Einstellung...
  • Seite 8: Das Einsetzen Der Endröhren

    Schließen Sie Ihren Verstärker ans Netz an. (Bei neuen Geräten ist der Ecomode-Schalter werkseitig auf "off" gestellt). Schalten Sie nun den V 40 SE mit dem Netzschalter ein. Es leuchten je nach Stellung des Eingangswahlschalters die entsprechenden LEDs. In jedem Fall leuchten nach dem Einschal- ten die Power-LED (leuchtet, solange das Gerät in Betrieb ist) und die Soft-Start-LED:...
  • Seite 9: Erstes Einschalten: Kontrolle Der Endröhren (Bias)

    Überblick") 3) Vergewissern Sie sich, dass die Schalterstellungen auf der Front und Rückfront den Grundein- stellungen entsprechen. 4) Schalten Sie den V 40 SE am Netzschalter wieder ein, warten Sie, bis die Soft-Start-LED er- lischt und hören Sie Musik...
  • Seite 10: Anschlussmöglichkeiten: Überblick

    3. ERSTE INBETRIEBNAHME 3.7. Anschlussmöglichkeiten: Überblick Lautsprecher Aktiver Subwoofer links rechts Plattenspieler Black Box Zur Netz- steckdose Mehrkanalquelle z.B. DVD Aufnahmegerät Zusätzliches analoges Hochpegelgerät, z.B. Video etc Zusätzliches analoges Hochpegelgerät, z.B. Video etc Tuner CD-Player asymmetrisch...
  • Seite 11: Bedienelemente Front V 40 Se

    Cinch Hochpegeleingang für z.B. Video etc; Pos 5: BIAS Kontrolle: LED-Anzeige des Ruhestroms der Endröhren (siehe Kap. 3.5.) Pos 6: Front Ch. Mehrkanal/Bypass-Modus. Der V 40 SE fungiert in diesem Modus als Zwei-Kanal- Endstufe. Der Volumeregler ist überbrückt, der Record-Ausgang ist abgeschaltet (siehe Kap. 6.4) ...
  • Seite 12 4. BEDIENELEMENTE: Front V 40 SE  BIAS-Kontrolle BIAS-Regler und LED-Anzeige des Ruhestroms der Endröhren. (siehe Kap. 7.3)  FB-Empfänger Für einwandfreie Funktion der IR-Fernbedienung sollte dieser Bereich des Fensters nicht abgedeckt sein  Power signalisiert, dass das Gerät eingeschaltet ist...
  • Seite 13: Die Anschlüsse Rückfront V 40 Se

    5. DIE ANSCHLÜSSE: Rückfront V 40 SE  Ecomode Eco off: Die Ecomode-Automatik ist ausgeschaltet Eco on: Die Ecomode-Automatik ist eingeschaltet Amp off: Die Endstufensektion des Verstärkers ist ausgeschaltet (siehe Kap. 6.3.)  Masseanschluss für Laufwerke  Disc Cinch Hochpegeleingang CD...
  • Seite 14 Die (Super) Black Box ist eine externe Netzteilverstärkung Anschluss für die Endstufe (siehe Kapitel 9.) Vor dem Anschließen und Abtrennen der Black Box muss der V 40 SE mit dem Netz- schalter ausgeschaltet werden! Netzanschluss Netzeingang, Kaltgerätebuchse, mit von außen zugänglicher Sicherung.
  • Seite 15: Erweiterte Funktionen Und Anschlussmöglichkeiten

    Die BIAS-Anzeige-Elektronik zeigt dann bei allen vier Endröhren immer "Gelb" an. Falls eine Black Box oder Super Black Box am V 40 SE angeschlossen ist, erlischt deren Front (Bereitschafts) LED. In Verbindung mit der Super Black Box wird beim Ansprechen des Protection Systems automatisch die Entlade Elektronik der Super Black Box (siehe Kap.
  • Seite 16: Ecomode (Stromsparmodus)

    Betriebspausen länger als 10 Minuten automatisch abschaltet. Aktivierter Ecomode reduziert den Stromverbrauch des gesamten Gerätes auf weniger als 20 W gegenüber 130 W im Normalbetrieb. Bei ankommendem Signal aktiviert sich der V 40 SE wieder selbstständig und ist innerhalb von 30 sec betriebsbereit.
  • Seite 17: Front Channel (Mehrkanalfunktion)

    Eine weitere Einsatzmöglichkeit, die der geregelte Pre Out eröffnet, ist das Bi Amping über die interne Vorstufe des V 40 SE. Der V 40 SE wäre für den Mittel-/ Hochtonteil einer für Bi Amping geeigneten Lautsprecherbox zuständig. Eine weitere externe und regelbare Endstufe könnte den Bass dieses Lautsprechers ansteuern.
  • Seite 18: Röhren

    Endröhren für BIAS Low : 6L6, KT 66, EL 34, KT 77, 5881, 6 CA 7 Endröhren für BIAS High : 6550, KT 88, KT 90, KT 100, Nicht jede Endröhre, die über den gleichen Sockel verfügt kann im V 40 SE betrieben werden: Ausnahme ist z.B. die EL 509 / 519, EL 156...
  • Seite 19: Bias Messelektronik

    Lebensdauer der Röhren. Sie garantiert gleichbleibende Klangqualität über die gesamte Le- bensdauer der Endröhren. Daher wurde im V 40 SE eine BIAS-Messeinrichtung integriert, die es dem Benutzer ermöglicht, die Einstellung selbst, ohne zusätzliche Messgeräte, vorzunehmen. Die Genauigkeit der Einstel- lung von 0,3% ist durch den Einsatz von Präzisionsoperationsverstärkern jeder anderen Einstell-...
  • Seite 20 7. RÖHREN Es gibt einen oberen Einstellgrenzwert BIAS "High", bei dem die grüne und die rote LED gleichzei- tig leuchten und den unteren Einstellgrenzwert BIAS "Low", bei dem die gelbe und die grüne LED gleichzeitig leuchten. Der untere Wert ist bei „ kleineren“ Endröhren vom Typ EL 34 etc einzustel- len.
  • Seite 21: Röhrentausch

    Aufwärmphase in Betrieb genommen werden. Nach ca. 20 Minu- ten können diese Röhren richtig justiert werden. 7.5. Einspielzeit Jedes OCTAVE Gerät absolviert einen 48-stündigen Dauerlauf zum Einbrennen der Röhren. Die Röhren sind auf das jeweilige Gerät hin selektiert. Neue Röhrengeräte erreichen ihre optimalen Klangeigenschaften erst nach einer Laufzeit von bis zu 3 Monaten.
  • Seite 22: Die Programmierbare Fernbedienung

    Volumeregler laut Volumeregler leise Der V 40 SE wird mit der AUX-Taste einmalig angewählt. Das Verstellen der Lautstärke erfolgt nun immer durch das Drücken der VOL + und VOL - Tasten. Ausführliche Informationen zur programmierbaren Fernbedienung entnehmen Sie bitte der separaten Anleitung 9.
  • Seite 23: Option Black Box

    9. BETRIEB MIT (SUPER) BLACK BOX 9.1. Option Black Box Black-Box Leuchtdiode (LED) Hochstromsteckverbinder Die LED leuchtet ständig bei eingeschalteter Endstufe. Beim Ansprechen der Sicherungselektronik erlischt diese LED. Dies ist normal, da die Sicherung die Stromversorgung zur Endstufe unterbricht Technische Daten Maße: 170 x 97 x 257mm (B x H x T) Gewicht:...
  • Seite 24: Option Super Black Box

    Die gelbe Unload-LED ( Entladekontrolle ) leuchtet nach dem Abschalten, ansprechen der elektronischen Sicherung und beim Herunterfahren des V 40 SE bei aktiviertem Ecomode für ca. 2 Sekunden kurz auf. Durch die integrierte Elektronik werden in dieser Zeit die El- kos der SBB mit hoher Geschwindigkeit entladen.
  • Seite 25: Fehlersuche

    SE ab. Nur die Lautsprecher verbleiben am V 40 SE. Schließen Sie nun ein Gerät nach dem anderen am V 40 SE wieder an. Ab dem Augenblick, an dem der Brumm wieder erscheint, sind offensichtlich zwei geerdete Geräte am V 40 SE ange- schlossen.
  • Seite 26 10. FEHLERSUCHE  "Phase" ist keine Ursache für Brummstörungen Die sogenannte Netzphase der angeschlossenen Geräte hat keinen Einfluss auf derartige Brumm- störungen. Das ist ein weit verbreiteter Irrglaube. Das Drehen des Steckers hat keinen Einfluss auf die Brummschleife; wenn doch, ist das betreffende Gerät fehlerhaft und muss außer Betrieb ge- nommen werden..
  • Seite 27: Fehler Verursacht Durch Röhren

    10. FEHLERSUCHE 10.2. Fehler verursacht durch Röhren, fehlerhafte Röhren Intern ist der V 40 SE (wie auch andere OCTAVE Geräte) mit Systemen doppelter Sicherheit aus- gestattet. Das bedeutet: Fällt ein Bauteil (eine Röhre) aus und spricht in Folge die elektronische Sicherung an, sind Folgeschäden ausgeschlossen.
  • Seite 28 Größenordungen. Systembedingt wird eine derartige Störung umso stärker hörbar, je weiter die jeweilige Röhre "vorne" also in Eingangsschaltungen arbeitet. Im Fall des V 40 SE wäre dies die Röhre V 6. Selten sind beide Systeme einer Doppeltriode gleich betroffen, daher wird sich ein unterschiedlicher Störpegel zwischen dem linken und rechten Kanal einstellen.
  • Seite 29: Technische Daten Und Abmessungen

    11. TECHNISCHE DATEN UND ABMESSUNGEN Ein- und Ausgänge: Eingänge: 5 x Cinch Bypass-Funktion für separaten Eingang Ausgänge: 1 x Pre-Out geregelt, 1 x Record Ausgang (Cinch) 1 x Lautsprecherausgang Endstufe Konfiguration : Push Pull Pentoden Schaltung; Negative Gitter Vorspannung für jede Röhre separat einstellbar mit 3 Gang Präzisionsreglern.
  • Seite 30 11. TECHNISCHE DATEN UND ABMESSUNGEN Disc Power Tuner Protection Aux 1 Soft Start Aux 2 Front Ch. V 4 0 S E 408 mm 415 mm ca. 490 mm mit Black-Box-Anschluss Diagramme Klirrfaktor bei 4V an 6 Ohm im Frequenzbereich von 30 Hz - 20 kHz bei verschiedenen Bias Einstellungen Diagramm 1 Kurve 1:...
  • Seite 31 Diagramm 2: Frequenzgang 5 W an 4 Ohm Der Frequenzgang verdeutlicht die extrem tiefreichende Wiederga- be des V 40 SE. Der Abfall bei 20 Hz beträgt weniger als 0,2 dB. Diagramm 3: Störspektrum Störspektrum bei 1 kHz / 5 W an 4 Ohm: Es sind kaum Netzeinflüsse sichtbar (50 Hz <...
  • Seite 32: Häufig Gestellte Fragen (Faq)

    12. HÄUFIG GESTELLTE FRAGEN (FAQ) Kann man den V 40 SE ohne Lautsprecher betreiben? Ja. Der V 40 SE, wie alle OCTAVE Verstärker ist absolut leerlaufsicher. D.h. bei Betrieb ohne Lautsprecher kann kein Schaden entstehen. Woran kann man eine defekte Röhre erkennen? Bei Endröhren können 3 verschiedene Ausfallerscheinungen auftreten:...
  • Seite 33 Technische Änderungen, die dem Fortschritt dienen, vorbehalten. OCTAVE ist ein einge- tragenes Markenzeichen der Firma Andreas Hofmann. Das Copyright dieser Bedienungs- anleitung liegt bei Andreas Hofmann. Nachdruck, auch auszugsweise, ist nicht gestattet. DE2010 OCTAVE AUDIO Germany www.octave.de...
